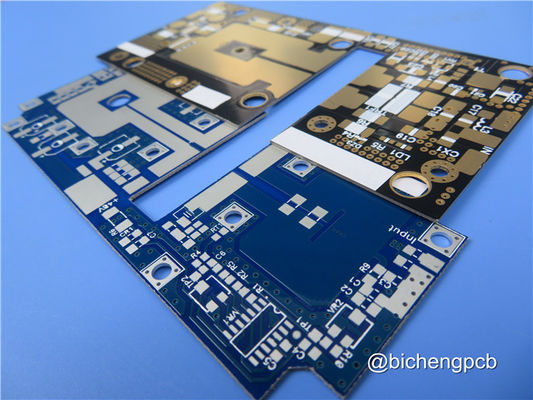

PWB Taconic enchido cerâmico de alta frequência de TRF-45 PTFE para a antena de GPS

TRF-45 High Frequency Ceramic Filled PTFE Taconic PCB For GPS Antenna
TRF-45 High Frequency Ceramic Filled PTFE Taconic PCB For GPS Antenna TRF-45 High Frequency Ceramic Filled PTFE Taconic PCB For GPS Antenna TRF-45 High Frequency Ceramic Filled PTFE Taconic PCB For GPS Antenna TRF-45 High Frequency Ceramic Filled PTFE Taconic PCB For GPS Antenna

Imagem Grande :  PWB Taconic enchido cerâmico de alta frequência de TRF-45 PTFE para a antena de GPS

Detalhes do produto:
Lugar de origem: CHINA
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-175.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1PCS
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000PCS pelo mês
Descrição de produto detalhada
Matéria-prima: PTFE enchido cerâmico Contagem de camadas: PWB tomado partido dobro, PWB Multilayer, PWB híbrido
Espessura do PWB: 8mil (0.20mm), 16mil (0.41mm), 24mil (0.61mm), 32mil (0.81mm), 40mil (1.02mm), 64mil (1.63mm), 120mi Tamanho do PCB: ≤400mm X 500mm
Máscara da solda: Verde, preto, azul, amarelo, vermelho etc. peso de cobre: 0,5 oz (17 µm), 1 oz (35 µm), 2 onças (70 µm)
Revestimento de superfície: Cobre desencapado, HASL, ENIG, prata da imersão, lata da imersão, OSP etc….
Realçar:

PWB Taconic enchido cerâmico de PTFE

,

PWB Taconic da antena de GPS

,

PWB Taconic do rádio 8mil satélite



Placa de circuito alta Taconic de alta frequência da condutibilidade térmica do PWB TRF-45

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



Olá! todos,

Hoje, nós estamos indo falar sobre um tipo de placa de circuito impresso na cerâmico-suficiência de pequenas perdas PTFE: PWB TRF-45 de alta frequência.



TRF-45 é uma nova geração de material de pequenas perdas, termicamente-estável do PWB com DK (constante dielétrica) 4,5 +/- 0,15, Df (fator de dissipação) 0,0035, condutibilidade térmica 0,43 W/m-K. É tecer-vidro reforçado para a dimensional-estabilidade aumentada e acoplado com experiência Taconic na tecnologia cerâmica.



PWB Taconic enchido cerâmico de alta frequência de TRF-45 PTFE para a antena de GPS 0



PWB Taconic enchido cerâmico de alta frequência de TRF-45 PTFE para a antena de GPS 1



Sobre nós

Fundada em 2003, a tecnologia Co. da eletrônica de Shenzhen Bicheng, Ltd é um fornecedor de alta frequência estabelecido e exportador do PWB em Shenzhen China, separando a antena celular da estação base, o satélite, componentes passivos de alta frequência, linha do microstrip e linha circuito da faixa, equipamento da onda de milímetro, sistemas do radar, antena digital da radiofrequência e outros campos no mundo inteiro por 18 anos. Nosso PCBs de alta frequência é construído principalmente em 3 tipos materiais de alta frequência: Rogers Corporation, Taconic e Wangling. Escalas constantes dielétricas de 2,2 10,2 etc.



Nós igualmente temos divisões da placa de circuito FR-4, circuitos flexíveis e o núcleo PCBs do metal caracterizou como os protótipos, corridas pequenas à produção em massa. Nós igualmente ativamente pesquisamos e construímos tais projetos de valor acrescentado altos do PWB como HDI, a volta rápida, o controle da impedância, o cobre pesado e a placa etc. da placa traseira. Isto fez nossos produtos do PWB gerar uma prolongação e uma complementação eficazes, assim como formação da linha de produtos integrada que varia de baixo da gama à parte alta.



Nosso PCBs é usado para uma variedade de trabalhos em rede das finalidades, incluindo, mas não limitado a, do computador, segurança e fiscalização, fonte de alimentação, telecomunicação, a eletrônica automotivo, o instrumento e os instrumentos médicos, a defesa nacional e o equipamento industrial etc.



Nós podemos fornecê-lo os protótipos, os grupos pequenos e os PWB da produção em massa. Todas as perguntas, sentem por favor livres contactar-nos.

Agradecimentos para sua leitura.



Valor típico de TRF-45

Propriedade Método do teste Unidade Valor
Material / / RF-45
Constante dielétrica @ 10GHz IPC-TM-650 2.5.5.5 .1 (m) / 4,5
Fator de dissipação @ 10GHz IPC-TM-650 2.5.5.5 .1 (m) / 0,0035
Absorção da umidade IPC-TM-650 2.6.2.1 % ≤0.06
Força Flexural (longitudinal) IPC-TM-650.2.4.4 libras/em (N/mm2) 17000 (177)
Força Flexural (transversal) IPC-TM-650 2.4.4 libras/em (N/mm2) 15000 (103)
Força de casca IPC-TM-650 2.4.8 (esforço térmico) libras/em (N/mm) >8 (>1.4)
Condutibilidade térmica ASTM F 433 W/m/K 0,43
Resistividade de volume IPC-TM-650 2.5.17.1 Mohm/cm 8,0 x 107
Resistividade de superfície IPC-TM-650.2.5.17.1 Mohm 3,0 x 107
CTE (x) ASTM D 3386 (TMA) ppm/℃ 9
CTE (y) ASTM D 3386 (TMA) ppm/℃ 9
CTE (z) ASTM D 3386 (TMA) ppm/℃ 40



Aplicações típicas

Rádio satélite

RFID

Antena de GPS



Nossa capacidade do PWB (TRF-45)

Material do PWB: PTFE enchido cerâmico
Designação: TRF-45
Constante dielétrica: 4,5
Fator de dissipação 0,0035 10GHz
Contagem da camada: PWB tomado partido dobro, PWB Multilayer, PWB híbrido
Peso de cobre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Espessura do PWB: 8mil (0.20mm), 16mil (0.41mm), 24mil (0.61mm), 32mil (0.81mm), 40mil (1.02mm), 64mil (1.63mm), 120mil (3.05mm)
Tamanho do PWB: ≤400mm X 500mm
Máscara da solda: Etc. verde, preto, azul, amarelo, vermelho.
Revestimento de superfície: Cobre desencapado, HASL, ENIG, prata da imersão, lata da imersão, OSP etc….



PWB Taconic enchido cerâmico de alta frequência de TRF-45 PTFE para a antena de GPS 2
