Baixo elevado desempenho Multilayer da placa do PWB FR4 do circuito impresso da DK

MOQ:	1PCS
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000PCS pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

CHINA

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-500.V1.0

Matéria-prima:

Resina alterada elevado desempenho da cola Epoxy FR-4

Contagem da camada:

Dupla camada, PWB Multilayer, híbrido

Espessura do PWB:

10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 60mil (1.524mm)

Tamanho do PWB:

≤400mm X 500mm

Máscara da solda:

Etc. do verde, do preto, do Matt Black, do azul, do Matt Blue, o amarelo, o vermelho.

Peso de cobre:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)

Revestimento de superfície:

HDI, através na almofada, controle da impedância, cegam o chapeamento através de/enterrado através d

Destacar:

Baixa placa do PWB da DK FR4

Placa Multilayer do PWB FR4

Placa do PWB do elevado desempenho FR4

Descrição do produto

PWB TU-872 Multilayer impresso da placa de circuito da confiança térmica alta do baixo PWB da DK/Df FR-4 (PWB)

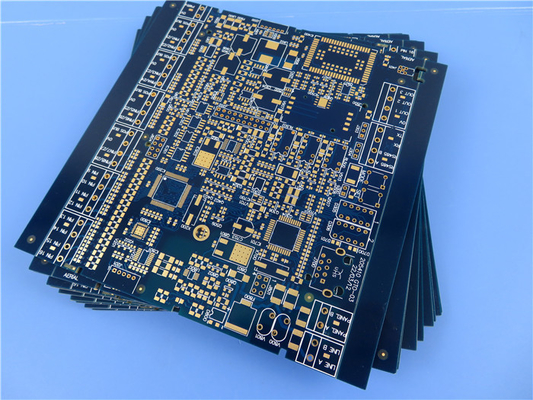

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

O Sp de TU-872 SLK é baseado em uma resina alterada elevado desempenho da cola Epoxy FR-4. Este material é reforçado com o vidro tecido novo e projetado com baixa constante de dielétrico extra e baixo fator de dissipação para a aplicação de pequenas perdas e de alta frequência de alta velocidade da placa de circuito. O material do Sp de TU-872 SLK é apropriado para o processo sem chumbo da proteção ambiental e também compatível com processos FR-4. O Sp de TU-872 SLK lamina igualmente a exibição CTE excelente, a resistência química superior, a resistência de umidade, a estabilidade térmica, a resistência de CAF e a dureza aumentadas por uma rede do allyl que forma o composto.

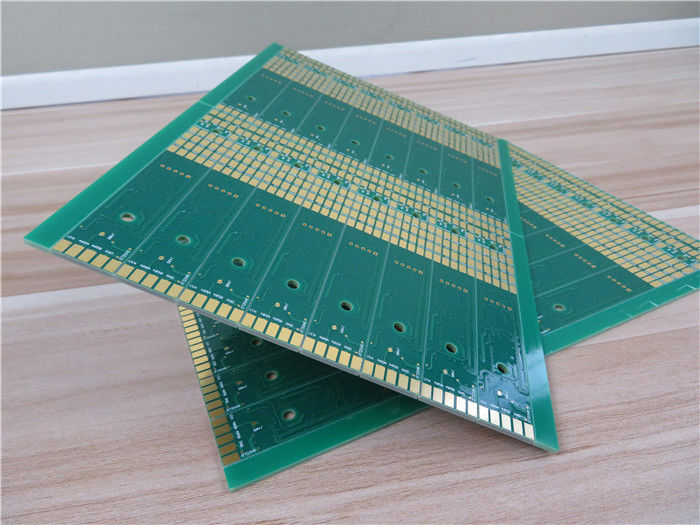

Baixo elevado desempenho Multilayer da placa do PWB FR4 do circuito impresso da DK 0

Características chaves

1. Propriedades elétricas excelentes

2. Constante dielétrica menos de 3,5

3. Fator de dissipação menos de 0,010

4. Desempenho excelente, estável e liso de Dk/Df

5. Compatível com a maioria de processos FR-4

6. Processo sem chumbo compatível

7. Expansão térmica melhorada da z-linha central

8. Capacidade de Anti-CAF

9. Estabilidade dimensional, uniformidade da espessura e nivelamento superiores

10. Através-furo excelente e confiança de solda

Nossas capacidades do PWB (Sp de TU-872 SLK)

Material do PWB:	Resina alterada elevado desempenho da cola Epoxy FR-4
Designação:	Sp de TU-872 SLK
Constante dielétrica:	< 3="">
Contagem da camada:	Dupla camada, PWB Multilayer, híbrido
Peso de cobre:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)
Espessura do PWB:	10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 60mil (1.524mm)
Tamanho do PWB:	≤400mm X 500mm
Máscara da solda:	Etc. do verde, do preto, do Matt Black, do azul, do Matt Blue, o amarelo, o vermelho.
Revestimento de superfície:	Cobre desencapado, HASL, ENIG, OSP, lata da imersão, prata da imersão etc….
Tecnologia:	HDI, através na almofada, controle da impedância, cegam o chapeamento através de/enterrado através de, da borda, o BGA, os furos etc. de Countsunk.

Aplicações principais

1. Radiofrequência

2. Backpanel, computação do elevado desempenho

3. Linecards, armazenamento

4. Servidores, telecomunicações, estação base

5. Routeres do escritório

Nossas vantagens

ISO9001, ISO14001, IATF16949, ISO13485, UL certificou;

oficina 16000㎡;

capacidade da saída 30000㎡ pelo mês;

Protótipo à capacidade de grande volume da produção

Classe 3 da classe 2 do IPC/IPC;

Qualquer camada HDI PCBs;

Entrega no tempo: >98%

Taxa da queixa do cliente: <1>

Propriedades típicas (Sp de TU-872 SLK)

	Valores típicos	Acondicionamento	IPC-4101 /126
Térmico
Tg (acesso direto da memória)	220°C
Tg (DSC)	200°C		> 170°C
Tg (TMA)	190°C	E-2/105
TD (TGA)	340°C		> 340°C
X-linha central de CTE	12~15 ppm/°C		N/A
Y-linha central de CTE	12~15 ppm/°C	E-2/105	N/A
Z-linha central de CTE	2,30%		< 3="">
Esforço térmico, flutuador da solda, 288°C	> segundo 60		> segundo 10
T260	minuto 60		> minuto 30
T288	minuto 20	E-2/105	> minuto 15
T300	minuto 5		> minuto 2
Inflamabilidade	94V-0	E-24/125	94V-0
DK & DF
Permitividade (RC 50%) @10GHz	3,5
Tangente da perda (RC 50%) @10GHz	0,008
Elétrico
Permitividade (RC50%)
1GHz (SPC method/4291B)	3.6/3.4		< 5="">
5GHz (método do SPC)	3,5	E-2/105	-
10GHz (método do SPC)	3,5		-
Tangente da perda (RC50%)
1GHz (SPC method/4291B)	0.006/0.004
5GHz (método do SPC)	0,007	E-2/105	< 0="">
10GHz (método do SPC)	0,008
Resistividade de volume	> 1010 MΩ•cm	C-96/35/90	> 106 MΩ•cm
Resistividade de superfície	> 108 MΩ	C-96/35/90	> 104 MΩ
Força elétrica	> 40 KV/mm		> 30 kV/mm
Divisão dielétrica	> 50 quilovolts		N/A
Mecânico
Módulo Young
Sentido da urdidura	26 GPa		N/A
Sentido da suficiência	24 GPa
Força Flexural
Longitudinalmente	> 60.000 libras por polegada quadrada		> 60.000 libras por polegada quadrada
Transversalmente	> 50.000 libras por polegada quadrada		> 50.000 libras por polegada quadrada
Descasque a força, folha do Cu do rtf de 1,0 onças	4~7 lb/in		> 4 lb/in
Absorção de água	0,13%	E-1/105+D-24/23	< 0="">

Baixo elevado desempenho Multilayer da placa do PWB FR4 do circuito impresso da DK 1
