Vidro sem chumbo da placa de circuito impresso Multilayer E revestido

MOQ:	1PCS
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000PCS pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

CHINA

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-502.V1.0

Matéria-prima:

Alto-Tg e resina de cola Epoxy térmica alta da confiança

Contagem da camada:

Dupla camada, PWB Multilayer, híbrido

Espessura do PWB:

10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 62mil (1.575mm)

Tamanho do PWB:

≤400mm X 500mm

Máscara da solda:

Etc. do verde, do preto, do Matt Black, do azul, do Matt Blue, o amarelo, o vermelho.

Peso de cobre:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)

Revestimento de superfície:

Cobre desencapado, HASL, ENIG, OSP, lata da imersão, prata da imersão etc….

Destacar:

Placa de circuito impresso Multilayer sem chumbo

Placa de circuito impresso revestida de vidro de E

Placa de circuito impresso híbrida do PWB

Descrição do produto

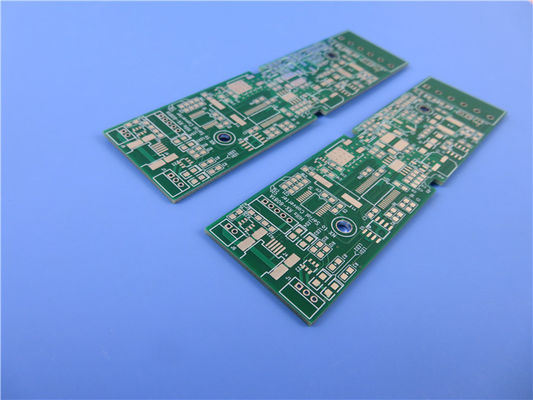

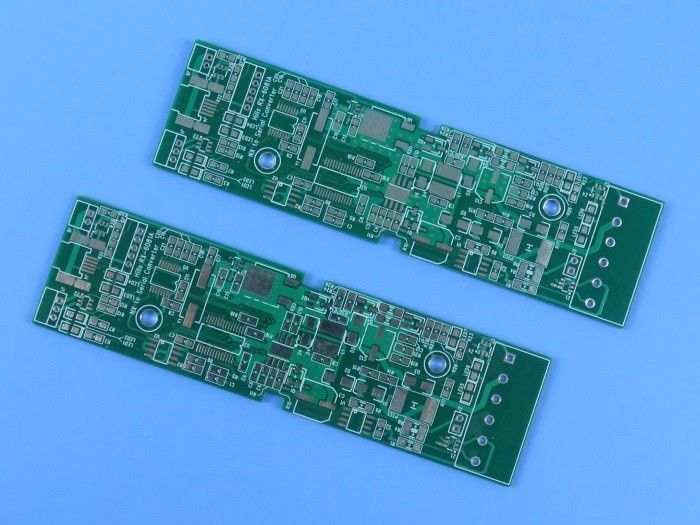

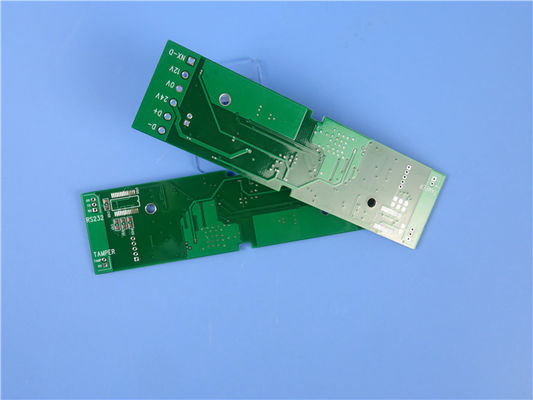

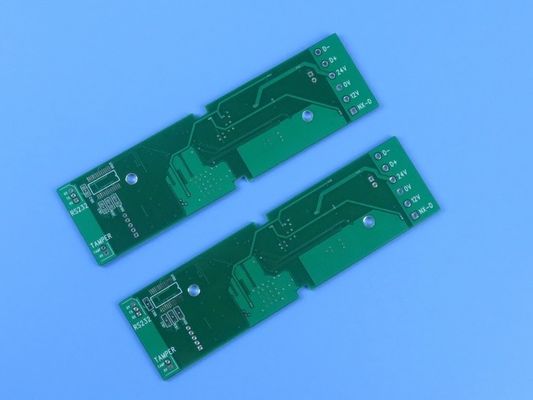

A Multi-camada sem chumbo alta do Tg imprimiu a placa de circuito construída no núcleo TU-768 e no TU-768P Prepreg

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

TU-768/a estratificação/prepreg de TU-768P são feitos do E-vidro tecido de alta qualidade revestido com o sistema da resina de cola Epoxy, que fornece as estratificações a característica do Uv-bloco, e a compatibilidade com processo ótico automatizado da inspeção (AOI). Estes produtos são apropriados para as placas que precisam de sobreviver a ciclos térmicos severos, ou para experimentar o trabalho de conjunto excessivo. TU-768 lamina a exibição CTE excelente, a resistência química superior e a estabilidade térmica mais a propriedade de resistência de CAF.

Vidro sem chumbo da placa de circuito impresso Multilayer E revestido 0

Aplicações principais

Produtos eletrónicos de consumo

Servidor, estação de trabalho

Automotivo

Características chaves

Processo sem chumbo compatível

Coeficiente excelente da expansão térmica

Propriedade de Anti-CAF

Resistência química e térmica superior

Fluorescência para AOI

Resistência de umidade

Nossa capacidade do PWB (TU-768)

A Multi-camada sem chumbo alta do Tg imprimiu a placa de circuito construída no núcleo TU-768 e no TU-768P Prepreg	Alto-Tg e resina de cola Epoxy térmica alta da confiança
Designação:	TU-768
Constante dielétrica:	4,3
Contagem da camada:	Dupla camada, PWB Multilayer, híbrido
Peso de cobre:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)
Espessura do PWB:	10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 62mil (1.575mm)
Tamanho do PWB:	≤400mm X 500mm
Máscara da solda:	Etc. do verde, do preto, do Matt Black, do azul, do Matt Blue, o amarelo, o vermelho.
Revestimento de superfície:	Cobre desencapado, HASL, ENIG, OSP, lata da imersão, prata da imersão etc….
Tecnologia:	HDI, através na almofada, controle da impedância, cegam o chapeamento através de/enterrado através de, da borda, o BGA, os furos etc. de Countsunk.

Vidro sem chumbo da placa de circuito impresso Multilayer E revestido 1

Propriedades típicas de TU-768

	Valores típicos	Acondicionamento	IPC-4101 /126
Térmico
Tg (acesso direto da memória)	190°C
Tg (DSC)	180°C		> 170°C
Tg (TMA)	170°C	E-2/105
TD (TGA)	350°C		> 340°C
X-linha central de CTE	11~15 ppm/°C		N/A
Y-linha central de CTE	11~15 ppm/°C	E-2/105	N/A
Z-linha central de CTE	2,70%		< 3="">
Esforço térmico, flutuador da solda, 288°C	> segundo 60		> segundo 10
T260	> minuto 60		> minuto 30
T288	> minuto 20	E-2/105	> minuto 15
T300	> minuto 2		> minuto 2
Inflamabilidade	94V-0	E-24/125	94V-0
DK & DF
Permitividade (RC 50%) @10GHz	4,3
Tangente da perda (RC 50%) @10GHz	0,018
Elétrico
Permitividade (RC50%)
1GHz (SPC method/4291B)	4.4 / 4,3		< 5="">
5GHz (método do SPC)	4,3	E-2/105	N/A
10GHz (método do SPC)	4,3		N/A
Tangente da perda (RC50%)
1GHz (SPC method/4291B)	0,019 /0.018		< 0="">
5GHz (método do SPC)	0,021	E-2/105	N/A
10GHz (método do SPC)	0,023		N/A
Resistividade de volume	> 1010 MΩ•cm	C-96/35/90	> 106 MΩ•cm
Resistividade de superfície	> 108 MΩ	C-96/35/90	> 104 MΩ
Força elétrica	> 40 KV/mm		> 30 KV/mm
Divisão dielétrica	> 50 quilovolts		> 40 QUILOVOLTS
Mecânico
Módulo Young
Sentido da urdidura	25 GPa		N/A
Sentido da suficiência	22 GPa
Força Flexural
Longitudinalmente	> 60.000 libras por polegada quadrada		> 60.000 libras por polegada quadrada
Transversalmente	> 50.000 libras por polegada quadrada		> 50.000 libras por polegada quadrada
Descasque a força, folha do Cu do rtf de 1,0 onças	7~9 lb/in		> 4 lb/in
Absorção de água	0,18%	E-1/105+D-24/23	< 0="">
