Placa de circuito impresso alta S1000-2MB do PWB do Tg Prepreg com ouro da imersão

MOQ:	1PCS
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000PCS pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

CHINA

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-504.V1.0

Matéria-prima:

Tg alto, elevado desempenho e baixa resina de cola Epoxy de CTE

Espessura do PWB:

0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm

Contagem da camada:

Dupla camada, PWB Multilayer, híbrido

Tamanho do PWB:

≤400mm X 500mm

Máscara da solda:

Etc. do verde, do preto, do Matt Black, do azul, do Matt Blue, o amarelo, o vermelho.

Peso de cobre:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)

Revestimento de superfície:

Cobre desencapado, HASL, ENIG, OSP, lata da imersão, prata da imersão etc….

Destacar:

Placa de circuito impresso alta do PWB do Tg

Placa de circuito impresso do PWB do ouro da imersão

placa de circuito impresso do PWB de 0.6mm

Descrição do produto

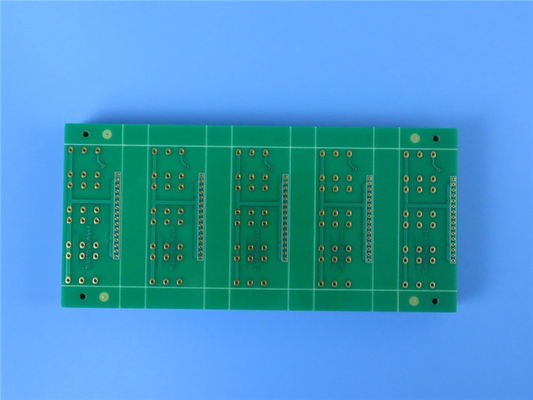

Placa de circuito impresso alta do Tg (PWB) em S1000-2M Core e em S1000-2MB Prepreg com ouro da imersão

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

S1000-2M é um tipo de material alto da placa de circuito impresso do Tg fabricado por Shengyi com as características do elevado desempenho e de baixo CTE, apropriadas para o PWB multilayer alto. A espessura varia 0.05mm a 3.2mm, o peso de cobre 0.5oz a 3oz etc.

Características

Estratificação FR-4 compatível sem chumbo

Tg170℃ (DSC), Blocking/AOI UV compatível

Resistência térmica de calor elevado

Mais baixa Z-linha central CTE

Confiança excelente do através-furo

Desempenho excelente de Anti-CAF

Absorção de maré baixa

Processability mecânico excelente

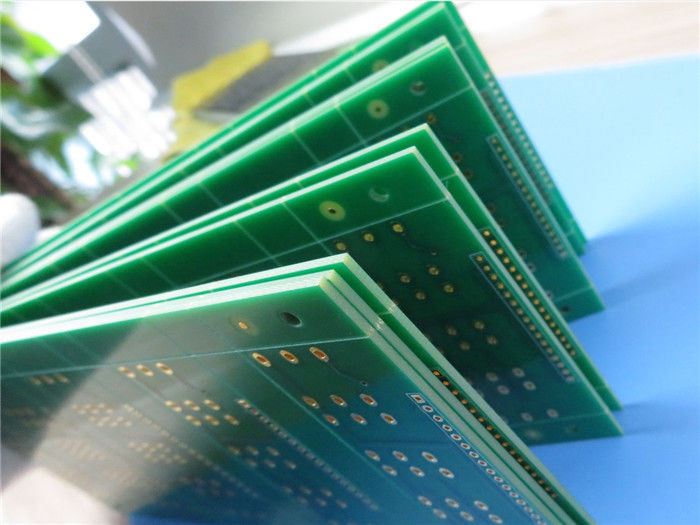

Placa de circuito impresso alta S1000-2MB do PWB do Tg Prepreg com ouro da imersão 0

Aplicações

Computador

Uma comunicação

Eletrônica automotivo

Apropriado para o PWB alto da contagem da camada

Nossa capacidade do PWB (S1000-2M)

Material do PWB:	Tg alto, elevado desempenho e baixa resina de cola Epoxy de CTE
Designação:	S1000-2M
Constante dielétrica:	4,6 em 10GHz
Contagem da camada:	Dupla camada, PWB Multilayer, híbrido
Peso de cobre:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Espessura do PWB:	0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Tamanho do PWB:	≤400mm X 500mm
Máscara da solda:	Etc. do verde, do preto, do Matt Black, do azul, do Matt Blue, o amarelo, o vermelho.
Revestimento de superfície:	Cobre desencapado, HASL, ENIG, OSP, lata da imersão, prata da imersão etc….
Tecnologia:	HDI, através na almofada, controle da impedância, cegam o chapeamento através de/enterrado através de, da borda, o BGA, os furos etc. de Countsunk.

Propriedades gerais de S1000-2M

Artigos do teste	Método do teste	Condição de teste	Unidade	Valor típico
Tg	IPC-TM-650 2.4.24.4	Acesso direto da memória	℃	185
Tg	IPC-TM-650 2.4.25D	DSC	℃	180
TD	IPC-TM-650 2.4.24.6	TGA (5% W.L)	℃	355
T260	IPC-TM-650 2.4.24.1	TMA	minuto	>60
T288	IPC-TM-650 2.4.24.1	TMA	minuto	30
T300	IPC-TM-650 2.4.24.1	TMA	minuto	15
Esforço térmico	IPC-TM-650 2.4.13.1	288℃, mergulho da solda	s	>100
CTE (Z-linha central)	IPC-TM-650 2.4.24	Antes do Tg	ppm/℃	41
	IPC-TM-650 2.4.24	Após o Tg	ppm/℃	208
	IPC-TM-650 2.4.24	50-260℃	%	2,4
Permitividade (1GHz)	IPC-TM-650 2.5.5.9	C-24/23/50	-	4,6
Tangente da perda (1GHz)	IPC-TM-650 2.5.5.9	C-24/23/50	-	0,018
Resistividade de volume	IPC-TM-650 2.5.17.1	C-96/35/90	MΩ-cm	8.7×108
Resistividade de superfície	IPC-TM-650 2.5.17.1	C-96/35/90	MΩ	2.2×107
Resistência de arco	IPC-TM-650 2.5.1	D-48/50+D-0.5/23	s	133
Divisão dielétrica	IPC-TM-650 2.5.6	D-48/50+D-0.5/23	quilovolt	>45
Força de casca (1oz)	IPC-TM-650 2.4.8	288℃/10s	N/mm [lb/in]	1,3 [7,43]
Força Flexural (LW/CW)	IPC-TM-650 2.4.4		Mpa	567/442
Absorção de água	IPC-TM-650 2.6.2.1	D-24/23	%	0,08
Inflamabilidade	UL94	C-48/23/50	Avaliação	V-0
CTI	IEC60112		Avaliação	PLC 3
