Multi placa Tg alto 400mmX500mm sem chumbo do PWB da camada FR4

MOQ:	1PCS
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000PCS pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

CHINA

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-506.V1.0

Matéria-prima:

Tg alto, resina de cola Epoxy alta sem chumbo da confiança

Contagem da camada:

Dupla camada, PWB Multilayer, híbrido

Espessura do PWB:

0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm

Tamanho do PWB:

≤400mm X 500mm

Máscara da solda:

Etc. do verde, do preto, do Matt Black, do azul, do Matt Blue, o amarelo, o vermelho.

Peso de cobre:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)

Revestimento de superfície:

Cobre desencapado, HASL, ENIG, OSP, lata da imersão, prata da imersão etc….

Destacar:

Multi placa do PWB da camada FR4

Placa de circuito impresso sem chumbo do PWB

placa de circuito impresso de 400mmX500mm

Descrição do produto

Placa de circuito impresso alta da Multi-camada do Tg (PWB) na conformidade sem chumbo de IT-180ATC e de IT-180GNBS

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

IT-180ATC é uma cola Epoxy enchida multifuncional alta avançada do Tg (175℃ por DSC) com confiança e resistência térmicas altas de CAF. É apropriado para várias aplicações e pode passar a 260℃ o conjunto sem chumbo. A espessura varia 0.5mm a 3.2mm, peso de cobre 0.5oz a 3oz.

Aplicações

Automotivo (sala de motor ECU)

PWB Multilayer e de HDI

Placas traseiras

Armazenamento de dados

Servidor e trabalhos em rede

Telecomunicações

Cobre pesado

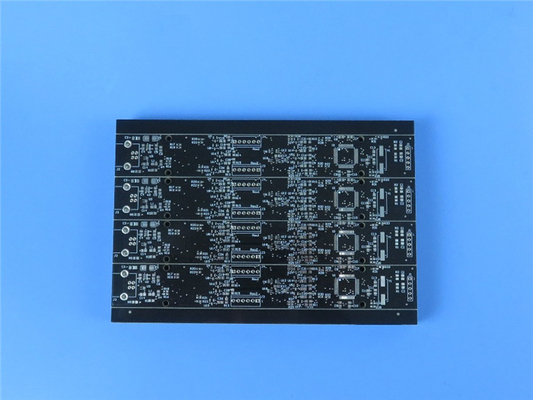

Multi placa Tg alto 400mmX500mm sem chumbo do PWB da camada FR4 0

Características chaves

Baixo CTE

Resistência térmica de calor elevado

Resistência excelente de CAF

Boa confiança do através-furo

Nossa capacidade do PWB (IT-180ATC)

Material do PWB:	Tg alto, resina de cola Epoxy alta sem chumbo da confiança
Designação:	IT-180ATC
Constante dielétrica:	4,4 em 1GHz
Contagem da camada:	Dupla camada, PWB Multilayer, híbrido
Peso de cobre:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Espessura do PWB:	0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Tamanho do PWB:	≤400mm X 500mm
Máscara da solda:	Etc. do verde, do preto, do Matt Black, do azul, do Matt Blue, o amarelo, o vermelho.
Revestimento de superfície:	Cobre desencapado, HASL, ENIG, OSP, lata da imersão, prata da imersão etc….
Tecnologia:	HDI, através na almofada, controle da impedância, cegam o chapeamento através de/enterrado através de, da borda, o BGA, os furos etc. de Countsunk.

Propriedades gerais de IT-180ATC

Artigos	IPC TM-650	Valor típico	Unidade
Descasque a força, mínimo	2.4.8		lb/inch
A. folha do cobre do perfil baixo		5
Folha do cobre do perfil de B. Padrão		8
Resistividade de volume	2.5.17.1	1x109	 de M - cm
Resistividade de superfície	2.5.17.1	1x108	 de M
Absorção da umidade, máximo	2.6.2.1	0,1	%
Permitividade (DK, índice da resina de 50%)			--
A. 1MHz	2.5.5.9	4,5
B. 1GHz	2.5.5.9	4,4
Tangente da perda (Df, índice da resina de 50%)			--
A. 1MHz	2.5.5.9	0,014
B. 1GHz	2.5.5.9	0,015
Força Flexural, mínima			N/mm2
Sentido de A. Comprimento	2.4.4	500-530
B. sentido transversal		410-440
Esforço térmico 10 s em 288°C
A. Unetched	2.4.13.1	Passagem	Avaliação
B. Etched		Passagem
Inflamabilidade	UL94	V-0	Avaliação
Índice de seguimento comparativo (CTI)	IEC 60112/UL 746	CTI 3 (175-249)	Classe (volts)
Temperatura de transição de vidro (DSC)	2.4.25	175	˚C
Temperatura da decomposição	2.4.24.6	345	˚C
Linha central CTE de X/Y (40℃ a 125℃)	2.4.41	11-13 / 13-15	ppm/˚C
Z-linha central CTE
A. Alfa 1		45	ppm/˚C
B. Alfa 2	2.4.24	210	ppm/˚C
Graus de C do C. 50 a 260		2,7	%
Resistência térmica
A. T260	2.4.24.1	>60	Minutos
B. T288		20	Minutos

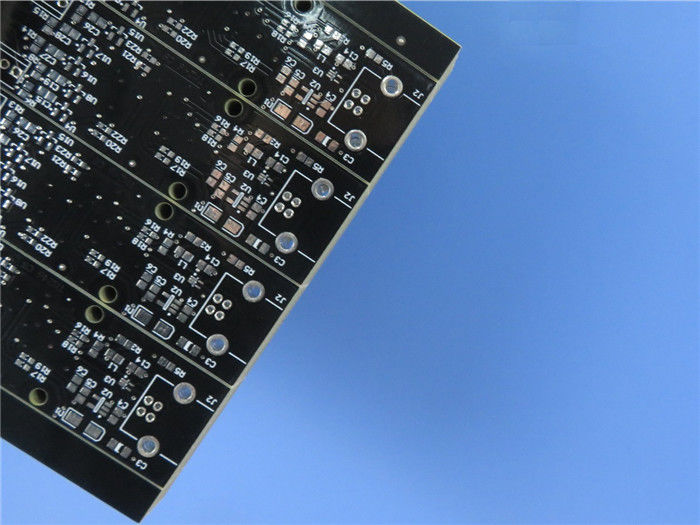

Multi placa Tg alto 400mmX500mm sem chumbo do PWB da camada FR4 1
