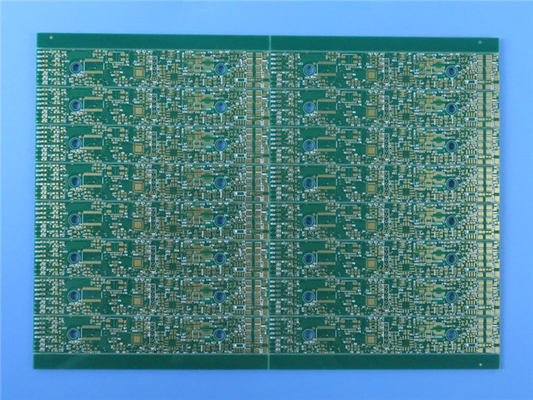

Placa alta Multilayer do PWB do Tg FR4 com ouro de revestimento grosso da imersão de 1.2mm

MOQ:	1PCS
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000PCS pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

CHINA

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-503.V1.0

Matéria-prima:

FR-4 TU-768

Espessura do PWB:

1.18-1.21mm

Peso de cobre:

Revestimento de superfície:

Ouro da imersão

Destacar:

Placa alta Multilayer do PWB do Tg FR4

placa do PWB FR4 de 1.2mm

Placa do PWB do ouro da imersão

Descrição do produto

PWB Alto-Tg construído em TU-768 com PWB TU-768 Multilayer de revestimento grosso do ouro da imersão de 1.2mm

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Breve introdução

Este é um tipo de Alto-Tg PWB de 4 camadas construído no material TU-768. Cada camada é chapeada com o cobre 1oz. As almofadas de solda são revestidas com o ouro da imersão e as não-almofadas são com máscara verde da solda. O painel consiste em 16 placas com um tamanho de 320 x de 280mm. O núcleo é 0.8mm grossos, PWB terminado consegue 1.2mm grosso.

Aplicações principais

Produtos eletrónicos de consumo

Servidor, estação de trabalho

Automotivo

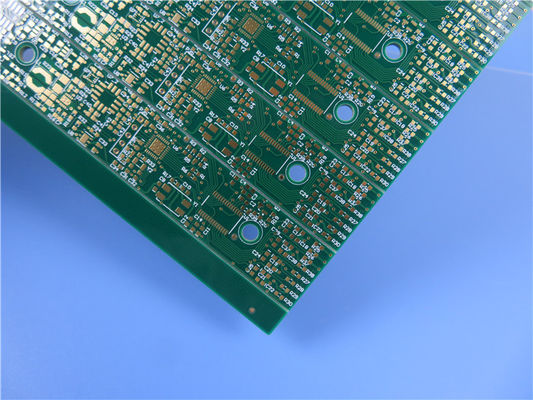

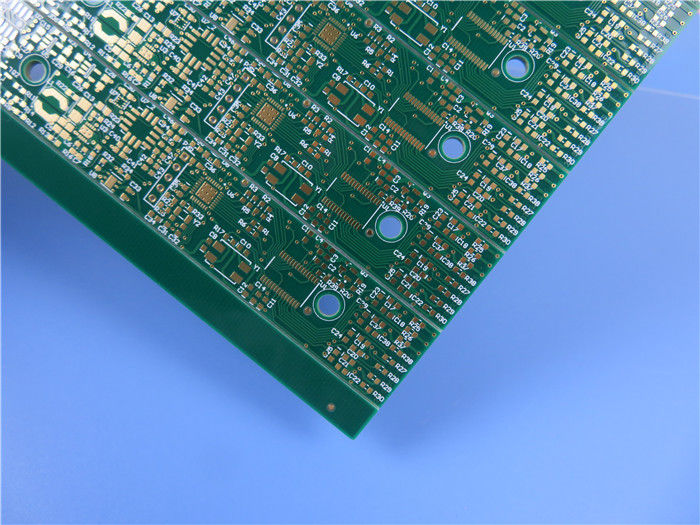

Placa alta Multilayer do PWB do Tg FR4 com ouro de revestimento grosso da imersão de 1.2mm 0

Especificações do PWB

Artigo	Descrição	Exigência	Real	Resultado
1. Estratificação	Tipo material	FR-4 TU-768	FR-4 TU-768	CRNA
	Tg	℃ 170	℃ 170	CRNA
	Fornecedor	União de Taiwan (a Turquia)	União de Taiwan (a Turquia)	CRNA
	Espessura	1.2±10% milímetro	1.18-1.21mm	CRNA
espessura 2.Plating	Parede do furo	µmdo ≥25	26.15µm	CRNA
	Cobre exterior	35µm	37.85µm	CRNA
	Cobre interno	30µm	31.15µm	CRNA
máscara 3.Solder	Tipo material	TAIYO/PSR-2000GT600D	PSR-2000GT600D	CRNA
	Cor	Verde	Verde	CRNA
	Rigidez (teste do lápis)	≥4Houacima	5H	CRNA
	S/M Thickness	≥10µm	19.55µm	CRNA
	Lugar	Ambos os lados	Ambos os lados	CRNA
4. Mark componente	Tipo material	TAIYO/IJR-4000 MW300	IJR-4000 MW300	CRNA
	Cor	Branco	Branco	CRNA
	Lugar	C/S, S/S	C/S, S/S	CRNA
5. Máscara da solda de Peelable	Tipo material
	Espessura
	Lugar
6. Identificação	UL Mark	SIM	SIM	CRNA
	Código da data	WWYY	0421	CRNA
	Mark Location	Lado da solda	Lado da solda	CRNA
7. Revestimento de superfície	Método	Ouro da imersão	Ouro da imersão	CRNA
	Tin Thickness
	Espessura do níquel	3-6µm	5.27µm	CRNA
	Espessura do ouro	0.05µm	0.065µm	CRNA
8. Normativeness	RoHS	2015/863/EU diretivo	APROVAÇÃO	CRNA
8. Normativeness	ALCANCE	Diretriz orientadora /2006 1907	APROVAÇÃO	CRNA
anel 9.Annular	Linha largura mínima (mil.)	6mil	5.8mil	CRNA
anel 9.Annular	Mínimo Afastamento (mil.)	5mil	5.2mil	CRNA
10.V-groove	Ângulo	30±5º	30º	CRNA
10.V-groove	Espessura residual	0.4±0.1mm	0.39mm	CRNA
11. Chanfradura	Ângulo
11. Chanfradura	Altura
12. Função	Teste elétrico	PASSAGEM de 100%	PASSAGEM de 100%	CRNA
13. Aparência	Nível da classe do IPC	Classe 2 de IPC-A-600J &6012D	Classe 2 de IPC-A-600J &6012D	CRNA
	Inspeção visual	Classe 2 de IPC-A-600J &6012D	Classe 2 de IPC-A-600J &6012D	CRNA
	Urdidura e torção	≦0,7%	0,32%	CRNA
14. Teste de confiança	Teste da fita	Nenhuma casca	APROVAÇÃO	CRNA
	Teste solvente	Nenhuma casca	APROVAÇÃO	CRNA
	Teste de Solderability	265 ±5℃	APROVAÇÃO	CRNA
	Teste de esforço térmico	288 ±5℃	APROVAÇÃO	CRNA
	Teste iônico da contaminação	㎡ do ≦ 1,56 µg/c	0.58µg/c㎡	CRNA

Nossas vantagens

ISO9001, ISO14001, IATF16949, ISO13485, UL certificou;

oficina 16000㎡;

capacidade da saída 30000㎡ pelo mês;

Protótipo à capacidade de grande volume da produção

Classe 3 da classe 2 do IPC/IPC;

Qualquer camada HDI PCBs;

Entrega no tempo: >98%

Taxa da queixa do cliente: <1>

Nossa capacidade do PWB (2022)

Contagens da camada	1-32
Material da carcaça	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (Tg alto S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 CTI>600V alto; Polyimide, ANIMAL DE ESTIMAÇÃO; Núcleo etc. do metal.
Tamanho máximo	Teste de voo: 900600mm, teste 460380mm do dispositivo elétrico, nenhum teste 1100*600mm
Tolerância do esboço da placa	±0.0059” (0.15mm)
Espessura do PWB	0,0157" - 0,3937" (0.40mm--10.00mm)
Tolerância da espessura (T≥0.8mm)	±8%
Tolerância da espessura (t<0.8mm)	±10%
Espessura da camada da isolação	0,00295" - 0,1969" (0.075mm--5.00mm)
Trilha mínima	0,003" (0.075mm)
Espaço mínimo	0,003" (0.075mm)
Espessura de cobre exterior	35µm--420µm (1oz-12oz)
Espessura de cobre interna	17µm--350µm (0.5oz - 10oz)
Furo de broca (mecânico)	0,0059" - 0,25" (0.15mm--6.35mm)
Furo terminado (mecânico)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mecânico)	0,00295" (0.075mm)
Registro (mecânico)	0,00197" (0.05mm)
Prolongamento	12:1
Tipo da máscara da solda	LPI
Min Soldermask Bridge	0,00315" (0.08mm)
Min Soldermask Clearance	0,00197" (0.05mm)
Tomada através do diâmetro	0,0098" - 0,0236" (0.25mm--0.60mm)
Tolerância do controle da impedância	±10%
Revestimento de superfície	HASL, HASL SE, ENIG, lata da IMM, IMM AG, OSP, dedo do ouro
