O dobro do ouro da imersão tomou partido PWB de alta temperatura para automotivo

O dobro do ouro da imersão tomou partido PWB de alta temperatura para automotivo

MOQ: 1PCS
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000PCS pelo mês
Informações pormenorizadas
Lugar de origem
CHINA
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-507.V1.0
Matéria-prima:
FR-4 IT-180ATC
Espessura do PWB:
1.63-1.68mm
Peso de cobre:
1oz
Revestimento de superfície:
Ouro da imersão
Destacar:

O dobro tomou partido PWB de alta temperatura

,

PWB de alta temperatura do ouro da imersão

,

PWB de alta temperatura automotivo

Descrição do produto



A placa de circuito impresso alta do Tg feita em IT-180ATC com dobro do ouro da imersão tomou partido PWB de alta temperatura

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



Breve introdução

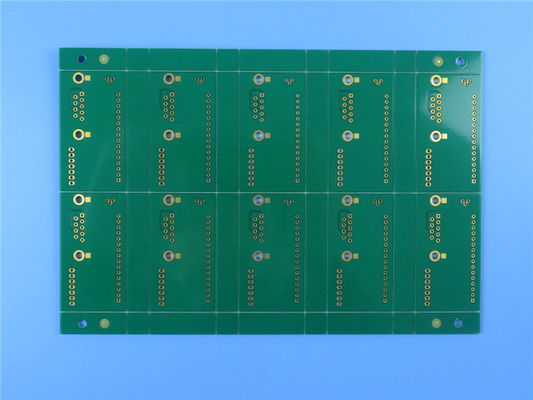

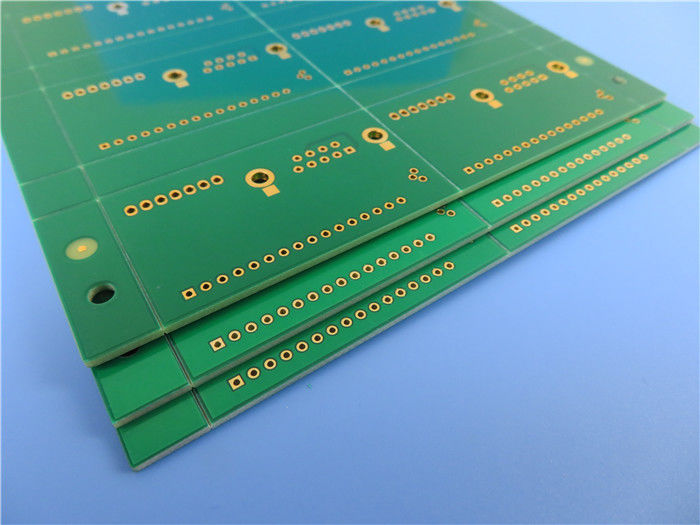

Este é um tipo de dobro padrão tomou partido o PWB de alta temperatura que é construído na estratificação do IT-180ATC de ITEQ. Há 10 placas almofadadas acima na disposição. São 1.6mm grossos com o cobre 2oz, revestindo com o ouro da imersão em almofadas e a proteção verde da máscara da solda para a carcaça. 25 partes são embalados a vácuo para a expedição.



Aplicações

Automotivo (sala de motor ECU)

Placas traseiras

Armazenamento de dados

Servidor e trabalhos em rede

Telecomunicações



O dobro do ouro da imersão tomou partido PWB de alta temperatura para automotivo 0



Parâmetros do PWB

Artigo Descrição Exigência Real Resultado
1. Estratificação Tipo material FR-4 IT-180ATC FR-4 IT-180ATC CRNA
Tg 170℃ 170℃ CRNA
Fornecedor ITEQ ITEQ CRNA
Espessura 1.6±10% milímetro 1.63-1.68mm CRNA
espessura 2.Plating Parede do furo ≥25µm 26.51µm CRNA
Cobre exterior 35µm 41.09µm CRNA
Cobre interno
máscara 3.Solder Tipo material TAIYO/PSR-2000GT600D TAIYO/PSR-2000GT600D CRNA
Cor Verde Verde CRNA
Rigidez (teste do lápis) ≥4H ou acima 5H CRNA
S/M Thickness µm ≥10 20.11µm CRNA
Lugar Ambos os lados Ambos os lados CRNA
4. Mark componente Tipo material TAIYO/IJR-4000 MW300 IJR-4000 MW300 CRNA
Cor Branco Branco CRNA
Lugar C/S C/S CRNA
5. Máscara da solda de Peelable Tipo material
Espessura
Lugar
6. Identificação UL Mark SIM SIM CRNA
Código da data WWYY 2121 CRNA
Mark Location Lado da solda Lado da solda CRNA
7. Revestimento de superfície Método Ouro da imersão Ouro da imersão CRNA
Tin Thickness
Espessura do níquel 3-6µm 4.06µm CRNA
Espessura do ouro 0.05µm 0.056µm CRNA
8. Normativeness RoHS 2015/863/EU diretivo APROVAÇÃO CRNA
ALCANCE Diretriz orientadora /2006 1907 APROVAÇÃO CRNA
anel 9.Annular Linha largura mínima (mil.) 5mil 4.8mil CRNA
Mínimo Afastamento (mil.) 5mil 5.2mil CRNA
10.V-groove Ângulo 30º 30º CRNA
Espessura residual 0.4±0.1mm 0.43mm CRNA
11. Chanfradura Ângulo
Altura
12. Função Teste elétrico PASSAGEM de 100% PASSAGEM de 100% CRNA
13. Aparência Nível da classe do IPC Classe 2 de IPC-A-600J &6012D Classe 2 de IPC-A-600J &6012D CRNA
Inspeção visual Classe 2 de IPC-A-600J &6012D Classe 2 de IPC-A-600J &6012D CRNA
Urdidura e torção ≦0.7% 0,21% CRNA
14. Teste de confiança Teste da fita Nenhuma casca APROVAÇÃO CRNA
Teste solvente Nenhuma casca APROVAÇÃO CRNA
Teste de Solderability 265 ±5℃ APROVAÇÃO CRNA
Teste de esforço térmico 288 ±5℃ APROVAÇÃO CRNA
Teste iônico da contaminação ≦ 1,56 µg/c㎡ 0.56µg/c㎡ CRNA



Medida do diâmetro de furo (unidade: milímetro), tolerância: PTH±0.075; NPTH±0.05

Código do furo PTH Exigido Valor real Resultado
1 Y 0,400 0,400 0,425 0,425 0,400 CRNA
2 Y 0,450 0,450 0,500 0,475 0,450 CRNA
3 Y 0,600 0,600 0,650 0,625 0,600 CRNA
4 Y 0,725 0,750 0,775 0,775 0,750 CRNA
5 Y 0,850 0,850 0,825 0,850 0,825 CRNA



O dobro do ouro da imersão tomou partido PWB de alta temperatura para automotivo 1
