S1000-2M Circuito Imersão de Ouro Impresso PCB de Alta Tg Com Controle de Impedância de 90 Ohms

S1000-2M Circuito Imersão de Ouro Impresso PCB de Alta Tg Com Controle de Impedância de 90 Ohms

MOQ: 1PCS
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000PCS pelo mês
Informações pormenorizadas
Lugar de origem
CHINA
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-505.V1.0
Material de base:
FR-4 S1000-2M
Espessura do PCB:
1.63-1.68mm
Peso de cobre:
1 oz
Finalização da superfície:
HASL livre de chumbo
Destacar:

PWB alto do TG do circuito impresso

,

PWB alto do TG da impedância 90Ohm

,

PWB alto de IATF16949 TG

Descrição do produto



O Tg alto imprimiu a placa de circuito (PWB) feita em S1000-2M With Immersion Gold e em controle de uma impedância de 90 ohms

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



Breve introdução

Este é um tipo de PWB alto do Tg com impedância diferencial na camada 3 em 6mil/7mil, 6mil/10mil; e camada 4 na trilha 7mil/7mil e 6mil/7mil/diferença. É feita no elevado desempenho e em baixo CTE FR-4 S1000-2M. É placa de 6 camadas com cobre de 1 onça cada camada, revestindo com o nível de solda do ar quente (HASL) e a máscara verde da solda. Forneceu pela placa individual com o V-corte. 25 placas são embaladas para a expedição.



Aplicações

Computadores

Comunicações

Eletrônica automotivo etc.

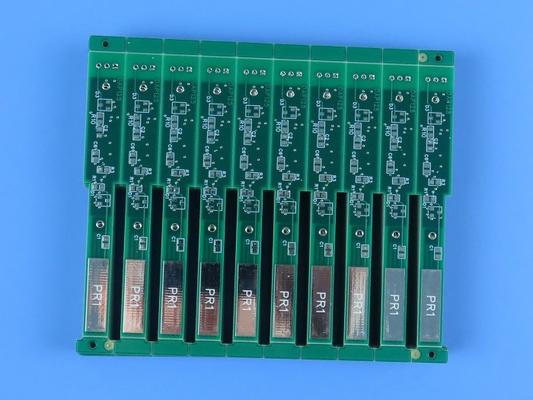

S1000-2M Circuito Imersão de Ouro Impresso PCB de Alta Tg Com Controle de Impedância de 90 Ohms 0



Parâmetros do PWB

Artigo Descrição Exigência Real Resultado
1. Estratificação Tipo material FR-4 S1000-2M FR-4 S1000-2M CRNA
Tg 170℃ 170℃ CRNA
Fornecedor SHENGYI SHENGYI CRNA
Espessura 1.6±10% milímetro 1.63-1.68mm CRNA
espessura 2.Plating Parede do furo ≥25µm 30.17µm CRNA
Cobre exterior 35µm 41.09µm CRNA
Cobre interno 30µm 33.69µm CRNA
máscara 3.Solder Tipo material TAIYO/PSR-2000GT600D TAIYO/PSR-2000GT600D CRNA
Cor Verde Verde CRNA
Rigidez (teste do lápis) ≥4H ou acima 5H CRNA
S/M Thickness µm ≥10 20.11µm CRNA
Lugar Ambos os lados Ambos os lados CRNA
4. Mark componente Tipo material TAIYO/IJR-4000 MW300 IJR-4000 MW300 CRNA
Cor Branco Branco CRNA
Lugar C/S C/S CRNA
5. Máscara da solda de Peelable Tipo material
Espessura
Lugar
6. Identificação UL Mark SIM SIM CRNA
Código da data WWYY 0421 CRNA
Mark Location Lado da solda Lado da solda CRNA
7. Revestimento de superfície Método HASL sem chumbo HASL sem chumbo CRNA
Tin Thickness 3-6µm 4.06µm CRNA
Espessura do níquel
Espessura do ouro
8. Normativeness RoHS 2015/863/EU diretivo APROVAÇÃO CRNA
ALCANCE Diretriz orientadora /2006 1907 APROVAÇÃO CRNA
anel 9.Annular Linha largura mínima (mil.) 6mil 5.8mil CRNA
Mínimo Afastamento (mil.) 5mil 5.2mil CRNA
10.V-groove Ângulo
Espessura residual
11. Chanfradura Ângulo
Altura
12. Função Teste elétrico PASSAGEM de 100% PASSAGEM de 100% CRNA
13. Aparência Nível da classe do IPC Classe 2 de IPC-A-600J &6012D Classe 2 de IPC-A-600J &6012D CRNA
Inspeção visual Classe 2 de IPC-A-600J &6012D Classe 2 de IPC-A-600J &6012D CRNA
Urdidura e torção ≦0.7% 0,21% CRNA
14. Teste de confiança Teste da fita Nenhuma casca APROVAÇÃO CRNA
Teste solvente Nenhuma casca APROVAÇÃO CRNA
Teste de Solderability 265 ±5℃ APROVAÇÃO CRNA
Teste de esforço térmico 288 ±5℃ APROVAÇÃO CRNA
Teste iônico da contaminação ≦ 1,56 µg/c㎡ 0.56µg/c㎡ CRNA



Medida do diâmetro de furo (unidade: milímetro), tolerância: PTH±0.075; NPTH±0.05

Código do furo PTH Exigido Valor real Resultado
1 Y 0,375 0,375 0,400 0,400 0,375 CRNA
2 Y 0,500 0,500 0,550 0,525 0,525 CRNA
3 Y 0.7*2.4 0.7*2.4 0.7*2.41 0.69*2.4 0.7*2.4 CRNA
4 Y 0,625 0,625 0,600 0,625 0,600 CRNA
5 Y 0,725 0,725 0,725 0,750 0,725 CRNA
6 Y 0,900 0,925 0,900 0,900 0,900 CRNA
7 Y 1,000 1,000 0,950 0,975 1,000 CRNA
8 N 1,050 1,050 1,050 1,075 1,050 CRNA
9 Y 1,300 1,300 1,300 1,325 1,325 CRNA
10 Y 1,350 1,350 1,325 1,350 1,325 CRNA
11 Y 1,575 1,575 1,600 1,600 1,575 CRNA
12 Y 1,650 1,650 1,700 1,675 1,675 CRNA
13 Y 1,700 1,700 1,750 1,725 1,725 CRNA
14 Y 3,250 3,250 3,250 3,275 3,250 CRNA
15 Y 3,450 3,450 3,400 3,425 3,450 CRNA
16 Y 0.7*2.6 0.7*259 0.7*2.61 0.69*2.6 0.7*2.59 CRNA



Relatório de teste da impedância

Amostra NÃO. Camada Linha largura (mil.) ±10% Linha espaço (mil.) ±10% Tipo da impedância Valor exigido (ohm) Tolerância Valor real Resultado
Única extremidade Diferencial
1 L3 6,000 7,000   V 90,00 ±10% 93,59 CRNA
L3 6,000 10,000   V 100,00 ±10% 102,33 CRNA
L4 7,000 7,000   V 90,00 ±10% 88,99 CRNA
L4 6,000 7,000   V 90,00 ±10% 90,76 CRNA




S1000-2M Circuito Imersão de Ouro Impresso PCB de Alta Tg Com Controle de Impedância de 90 Ohms 1
