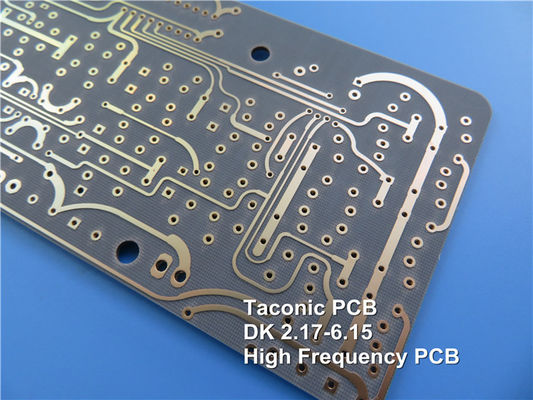

1 oz Taconic TLX-7 Soldermask verde 50 mil RF PCB circuito de 2 camadas

Descubra a nossa mais recente adição: o recém-vendido PCB, estabelecendo novos padrões em qualidade, confiabilidade e desempenho.Este PCB rígido de duas camadas meticulosamente fabricado foi projetado para se destacar em uma ampla gama de aplicaçõesVamos aprofundar em suas características e especificações impressionantes.

O material de PCB utilizado é Taconic TLX-7, um tecido robusto de fibra de vidro infundido com compósitos PTFE. Esta combinação garante uma durabilidade excepcional e um desempenho elétrico superior.Com um processo DK de 2.6 a 10 GHz/23°C, este PCB garante uma transmissão de sinal fiável com perdas mínimas, mesmo em altas frequências.permanece resistente a diversas condições ambientais.

O empilhamento deste PCB é otimizado para melhorar sua funcionalidade. Ele consiste em duas camadas de cobre, cada uma medindo 35 μm de espessura.Espessura de 270 mm (50 milímetros)Com uma construção precisa, estas camadas e o substrato trabalham harmoniosamente para oferecer um desempenho excepcional.

Em termos de dimensões, o PCB mede 195,49 mm x 98,46 mm (1 PCS, +/- 0,15 mm), oferecendo um tamanho adequado para integração em vários sistemas.com um requisito mínimo de traça/espaço de 4/4 milisO tamanho mínimo do orifício de 0,50 mm garante a montagem precisa dos componentes. A espessura do painel acabado é de 1,4 mm, proporcionando a robustez necessária para uma operação confiável.

Este PCB possui uma camada externa de cobre de peso de 1 oz (1,4 mils), garantindo condutividade elétrica ideal em todo o circuito.é garantida uma transferência de sinal eficienteO acabamento de superfície de ouro de imersão não só melhora a estética do PCB, mas também oferece excelente resistência à corrosão e soldagem.fornecer isolamento e proteção eficazes.

Antes da expedição, cada PCB é submetido a um rigoroso teste elétrico de 100% para garantir a sua fiabilidade e desempenho.Este rigoroso processo de controlo de qualidade garante que só as placas de mais alta qualidade cheguem aos nossos clientes.

Com 145 componentes e um total de 205 pastilhas, esta PCB pode acomodar projetos de circuitos complexos e oferecer amplas opções de conectividade.fornece um encaminhamento eficiente do sinal em toda a placaAdherindo-se ao padrão IPC-Classe-2, este PCB atende aos rigorosos requisitos de qualidade estabelecidos pela indústria.

O nosso PCB recém-vendido está disponível em todo o mundo, pronto para capacitar os seus projetos eletrónicos com o seu desempenho excepcional.Por favor, entre em contato com a Ivy no sales10@bichengpcbExperimente as possibilidades com a nossa solução PCB de ponta.

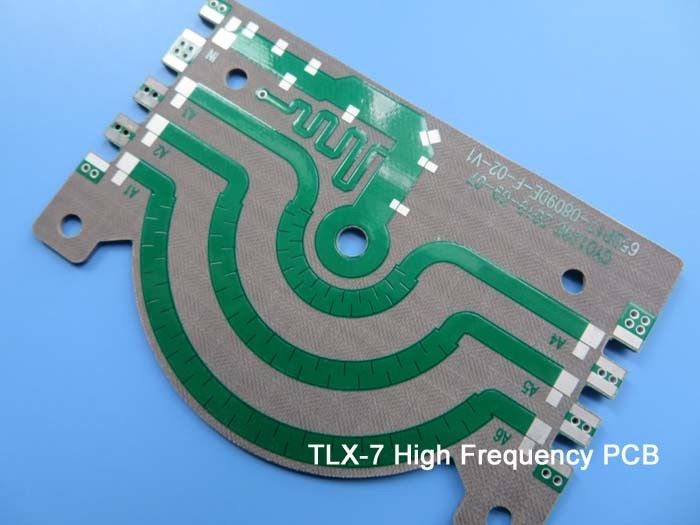

TLX-7: Liberar o potencial de alto desempenho nos projetos de PCB

Introdução
O TLX-7, membro da série TLX de materiais de PCB de alto desempenho, é um divisor de águas para engenheiros e designers que buscam desempenho elétrico, confiabilidade e estabilidade térmica excepcionais.Neste artigo, exploramos as principais características e aplicações do TLX-7, destacando suas capacidades notáveis e os benefícios que traz para projetos de PCB em várias indústrias.

Desvendando o poder do TLX-7
TLX-7, com a sua impressionante constante dielétrica de 2.60Este material avançado oferece uma excelente integridade do sinal, baixa perda de inserção,e excelente estabilidade dimensional, tornando-a uma escolha ideal para indústrias como automotiva, aeroespacial, telecomunicações e informática.

Desempenho elétrico excepcional
As excepcionais propriedades elétricas do TLX-7 diferenciam-no dos materiais convencionais de PCB.permite uma transmissão de sinal eficiente e minimiza a distorção do sinal, o que resulta num melhor desempenho do sistema.A alta temperatura de transição do vidro do material e a baixa absorção de umidade garantem características elétricas consistentes mesmo em ambientes de funcionamento desafiadores.

Estabilidade térmica e fiabilidade
Uma das principais vantagens do TLX-7 é a sua excepcional estabilidade térmica.tornando-o adequado para aplicações exigentesO seu baixo coeficiente de expansão térmica (CTE) garante alterações dimensionais mínimas, reduzindo o risco de falhas das juntas de solda e assegurando a fiabilidade a longo prazo.

Aplicações em diversas indústrias
TLX-7, um material de PCB de alto desempenho, encontra amplas aplicações em várias indústrias.TLX-7 permite o projeto e desenvolvimento de sistemas de antena eficientes e confiáveis que são vitais para comunicação sem fio e recepção de sinalAlém disso, o TLX-7 é adequado para a fabricação de acopladores, divisores e combinadores, que desempenham um papel crucial na distribuição de sinal e gestão de energia.TLX-7 serve como um excelente substrato para amplificadoresAlém disso, as propriedades elétricas excepcionais do TLX-7 tornam-no uma escolha ideal para componentes passivos, como resistores,condensadores, e inductores, contribuindo para a funcionalidade geral e confiabilidade dos circuitos electrónicos.

Conclusão
TLX-7, um material de PCB de alto desempenho da série TLX, permite que engenheiros e designers alcancem desempenho elétrico, confiabilidade e estabilidade térmica excepcionais em seus projetos de PCB.Com as suas propriedades notáveis, TLX-7 está a revolucionar a forma como as indústrias abordam aplicações digitais de alta frequência e alta velocidade,Esta dotação destina-se a cobrir os custos de gestão e de gestão dos recursos humanos..
