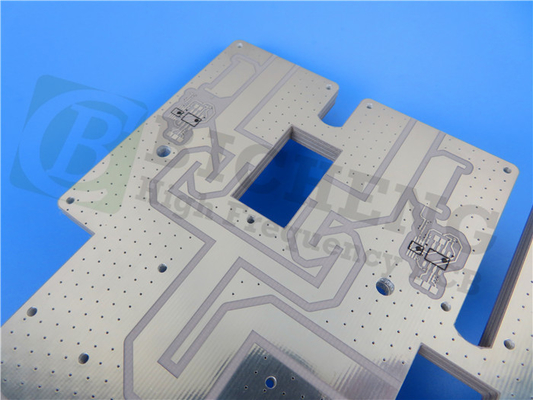

2 camadas RT duroide 6002 25mil PCB Substrato Imersão Revestimento de ouro

2 camadas RT duroide 6002 25mil PCB Substrato Imersão Revestimento de ouro

Informações pormenorizadas
Destacar:

Substrato de PCB de 2 camadas

,

Substrato de PCB revestido com ouro por imersão

Descrição do produto

O nosso último carregamento de PCBs de alta qualidade é apresentado com prazer, com o objetivo de elevar os projetos eletrônicos a novas alturas.assegurando um desempenho incomparável, confiabilidade e flexibilidade.



O núcleo dos PCB é a utilização de compósitos PTFE cerâmicos Rogers RT/duroid 6002, conhecidos pelas suas propriedades excepcionais.A integridade óptima do sinal é alcançada com um processo DK de 2.94 a 10 GHz/23°C, enquanto a transmissão de potência eficiente é assegurada com um factor de dissipação impressionantemente baixo de 0,0012 a 10 GHz/23°C.Uma elevada estabilidade térmica de Td> 500°C permite que os nossos PCBs suportem ambientes de altas temperaturas exigentesA gama operacional varia de -40°C a +85°C, permitindo um desempenho perfeito em várias condições.



A construção do PCB rígido de duas camadas é meticulosamente projetada para otimizar a funcionalidade.com uma espessura de 35 μm,A durabilidade e a robustez são alcançadas através da utilização de um substrato feito de RT/duroide 6002 a 0,635 mm (25 milímetros).garantir a facilidade de utilização.



O desempenho excepcional é ainda assegurado através de detalhes de construção precisos.15mm garantir um ajuste perfeito para as suas aplicaçõesOs projetos complexos e detalhados são possibilitados pelo requisito mínimo de rastreamento/espaço de 5/5 mils, enquanto a integração versátil de componentes é facilitada pelo tamanho mínimo do orifício de 0,35 mm.



Para garantir a fiabilidade, os PCB são submetidos a um rigoroso teste elétrico de 100% antes da expedição, garantindo assim o cumprimento dos mais elevados padrões de qualidade e uma funcionalidade ótima.Espessura da placa acabada de 0.76mm atinge o equilíbrio ideal entre durabilidade e flexibilidade. Excelente resistência à corrosão é fornecida pelo acabamento de superfície de imersão em ouro, garantindo a confiabilidade a longo prazo.A solda e a proteção eficientes são facilitadas pela máscara de solda verde nas camadas superior e inferior, enquanto uma aparência elegante e minimalista é mantida através da ausência de serigrafia em ambos os lados.



Estes PCB satisfazem uma ampla gama de requisitos de projeto, com 58 componentes e um total de 176 pastilhas.são estabelecidos caminhos de sinalização eficientes e organizados.

As obras de arte no formato Gerber RS-274-X são aceites, garantindo a compatibilidade com as ferramentas de design padrão da indústria.satisfazer requisitos rigorosos de qualidade e de fabrico.



A disponibilidade global é orgulhosamente oferecida, garantindo a acessibilidade de nossos PCBs em todo o mundo.Pode contactar a Ivy no sales10@bichengpcb.com para liberar todo o potencial da nossa tecnologia avançada de PCB.



Constante dielétrica,εProcesso 2.94±0.04 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Constante dielétrica,εDesenho 2.94     8 GHz a 40 GHz Método de comprimento de fase diferencial
Fator de dissipação,tanδ 0.0012 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Coeficiente térmico de ε +12 Z ppm/°C 10 GHz 0°C-100°C IPC-TM-650 2.5.5.5
Resistividade de volume 106 Z Mohm.cm A ASTM D 257
Resistividade de superfície 107 Z - O quê? A ASTM D 257
Módulo de tração 828 ((120) X,Y MPa ((kpsi) 23°C ASTM D 638
Estresse extremo 6.9(1.0) X,Y MPa ((kpsi)
Estiramento Final 7.3 X,Y %
Modulo de compressão 2482 (((360) Z MPa ((kpsi)   ASTM D 638
Absorção de umidade 0.02   % D48/50 IPC-TM-650 2.6.2.1
ASTM D 570
Conductividade térmica 0.6   W/m/k 80°C ASTM C518
Coeficiente de expansão térmica
(-55 a 288°C)
16
16
24
X
Y
Z
ppm/°C 23°C/50% HRC IPC-TM-650 2.4.41
Td 500   °C TGA   ASTM D 3850
Densidade 2.1   gm/cm3   ASTM D 792
Calor específico 0.93(0.22)   j/g/k
(BTU/ib/OF)
  Calculado
Peel de cobre 8.9(1.6)   Peso (lb/in. ((N/mm))   IPC-TM-650 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível - Sim, sim.



2 camadas RT duroide 6002 25mil PCB Substrato Imersão Revestimento de ouro 0


Descubra as capacidades avançadas dos PCB RT/duroide 6002



RT/duroide 6002 possui uma constante dielétrica precisa (εProcess) de 2,94±0,04 a 10 GHz/23°C, atendendo ao IPC-TM-650 2.5.5Com um baixo fator de dissipação (tanδ) de 0,0012 a 10 GHz/23°C, estes PCB garantem uma integridade óptima do sinal e uma transmissão de potência eficiente.



A estabilidade térmica é uma característica notável, com um coeficiente térmico de ε de +12 ppm/°C de 0°C a 100°C a 10 GHz, de acordo com o IPC-TM-650 2.5.5.5Isto garante que os PCBs possam suportar ambientes de alta temperatura.satisfazer os requisitos de ensaio ASTM D 257.



As propriedades mecânicas são cruciais, e os nossos PCBs se destacam neste aspecto.Podem suportar forças externas sem deformaçãoA tensão final é medida em 6,9 MPa (1,0 kpsi), e a tensão final para as direcções X e Y é de 7,3%, indicando a sua capacidade máxima de carga.



As propriedades de compressão são igualmente impressionantes, com um módulo de compressão de 2482 MPa (360 kpsi) na direção Z (ASTM D 638).



A absorção de umidade é mínima a 0,02% (D48/50 e IPC-TM-650 2.6.2.1), assegurando a estabilidade a longo prazo, mesmo em ambientes úmidos.



Estes PCB apresentam uma condutividade térmica de 0,6 W/m/k a 80 °C (ASTM C518), facilitando uma eficiente dissipação de calor e evitando o sobreaquecimento.



Com um coeficiente de expansão térmica que varia de 16 a 24 ppm/°C nas direcções X, Y e Z a 23°C/50% RH (IPC-TM-650 2.4.41), estes PCBs podem suportar variações de temperatura sem esforço mecânico.



Têm uma temperatura de decomposição (Td) de 500°C (ASTM D 3850), o que lhes permite suportar altas temperaturas durante a fabricação e a operação.



Outras propriedades notáveis incluem uma densidade de 2,1 gm/cm3 (ASTM D 792) e um calor específico de 0,93 j/g/k (0,22 BTU/ib/OF), valores calculados.



OOs PCB atingem uma classificação V-0 no teste de inflamabilidade UL 94, garantindo resistência à ignição.alinhamento com as práticas de fabrico respeitadoras do ambiente.
