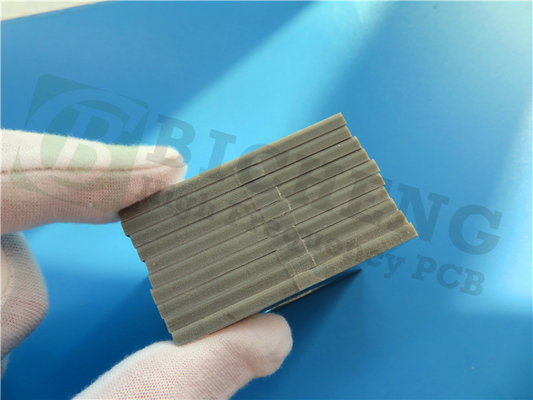

Apresentando o PCB TMM13i, um PCB de microondas termo-resistente fabricado pela Rogers Corporation, conhecido pelas suas propriedades excepcionais.
O TMM13i, membro da série TMM, combina as vantagens dos substratos cerâmicos e PTFE, oferecendo a simplicidade das técnicas de processamento de substratos moles.Especificamente concebidos para aplicações de tira e micro-tiras que exijam uma alta fiabilidade de revestimento através do buraco, este composto de polímero termo-resistente de cerâmica é uma excelente escolha.
Vamos aprofundar nas especificações do TMM13i:
TMM13i Propriedades típicas:
Uma das características destacadas do TMM13i é a sua constante dielétrica altamente consistente (Dk) de 12,2 numa ampla faixa de frequências de 8 GHz a 40 GHz.Esta característica foi medida com precisão utilizando o método da distância diferencial de fase.
O processo Dk, medido pelo IPC-TM-650 2.5.5.5, é de 12,85±0,35 a 10 GHz.
Para garantir uma transmissão de sinal clara e robusta, o TMM13i possui um baixo fator de dissipação de 0,0019 a 10 GHz.
Em termos de desempenho elétrico, o TMM13i apresenta uma resistência de isolamento superior a 2000 Gohm, medida pela norma C/96/60/95 ASTM D257.Determinado pelo método IPC-TM-650 2.5.6.2.
Imóveis | TMM13i | Direção | Unidades | Condição | Método de ensaio | |
Constante dielétrica,εDesenho | 12.2 | - | - | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | |
Constante dielétrica,εProcesso | 120,85 ± 0.35 | Z | 10 GHz | IPC-TM-650 2.5.5.5 | ||
Fator de dissipação (processo) | 0.0019 | Z | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
Resistência ao isolamento | > 2000 | - | Meu Deus. | C/96/60/95 Comissão Europeia | ASTM D257 | |
Resistência elétrica (resistência dielétrica) | 213 | Z | V/mil | - | Método IPC-TM-650 2.5.6.2 | |
Propriedades térmicas | ||||||
Coeficiente térmico da constante dielétrica | - 70 | - | ppm/°K | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
Descomposição a temperatura (Td) | 425 | 425 | ° CTGA | - | ASTM D3850 | |
Coeficiente de expansão térmica - X | 19 | X | ppm/K | 0 a 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Coeficiente de expansão térmica - Y | 19 | Y | ppm/K | 0 a 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Coeficiente de expansão térmica - Z | 20 | Z | ppm/K | 0 a 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Propriedades mecânicas | ||||||
Resistência ao descascamento do cobre após estresse térmico | 4.0 (0.7) | X,Y | Lb/ polegada (N/mm) | após soldagem flutuante 1 oz. EDC | Método IPC-TM-650 2.4.8 | |
Propriedades físicas | ||||||
Absorção de umidade | 1.27 mm (0,050") | 0.16 | - | % | D/24/23 | ASTM D570 |
3.18 mm (0,125") | 0.13 | |||||
Gravidade específica | 3 | - | - | A | A norma ASTM D792 | |
Processo sem chumbo compatível | - Sim, sim. | - | - | - | - |
Estas propriedades elétricas notáveis posicionam o TMM13i como uma escolha ideal para aplicações que exigem isolamento elétrico crítico, especialmente em cenários de alta tensão.
Relativamente às suas propriedades térmicas, o TMM13i demonstra um coeficiente térmico da constante dielétrica de -70 ppm/°K numa ampla gama de temperaturas de -55°C a 125°C, medido pelo IPC-TM-650 2.5.5.5.
Com uma temperatura de decomposição elevada (Td) de 425°C, determinada pela norma ASTM D3850TM, o TMM13i é excepcionalmente adequado para utilização em ambientes de alta temperatura.
Além disso, o TMM13i apresenta baixos coeficientes de expansão térmica (CTE) de 19 ppm/°K nas direções X e Y e 20 ppm/°K na direção Z, medidos pela ASTM E 831 IPC-TM-650, 2.4.41O seu CTE isotrópico corresponde de perto ao do cobre, que é de 17 ppm/°K. Isto permite a produção de revestimento por furos de alta fiabilidade e garante baixos valores de encolhimento de gravura.
Em termos de propriedades mecânicas, o TMM13i possui uma resistência à casca de cobre de 4,0 lb/inch (0,7 N/mm) após flutuar na solda com 1 oz. ED cobre, conforme medido pelo método IPC-TM-650.4.8.
Quando se trata de absorção de umidade, o TMM13i mantém uma taxa de 0,16% a 1,27 mm (50 mil) de espessura e 0,13% a 3,18 mm (125 mil) de espessura, conforme determinado pela ASTM D570.Isto mostra a sua resistência em condições úmidas..
Com uma gravidade específica de 3 e compatibilidade com processos sem chumbo, o TMM13i se alinha com aplicações ambientalmente conscientes.
Para PCBs TMM13i, fornecemos uma variedade de opções, incluindo placas unilaterais, placas duplas, placas multi-camadas e tipos híbridos.
Os nossos PCBs TMM13i estão disponíveis em várias espessuras, incluindo opções padrão como 20 mils, 30 mils, 60 mils, 100 mils, 200 mils e 300 mils.de espessura variando de 15 milímetros a 500 milímetros, atendendo às necessidades dos nossos designers.
O cobre acabado em trilhos pode ter 1 oz. ou 2 oz.
O tamanho máximo de PCB para TMM13i é de 400mm por 500mm. Quer seja uma única placa ou um painel com vários projetos, garantimos excelente qualidade e precisão.
As opções de cores da máscara de solda incluem verde, preto, azul, vermelho e amarelo, etc.
Oferecemos uma variedade de opções de acabamento de superfície para as almofadas, como ouro de imersão, HASL, prata de imersão, estanho de imersão, ENEPIG, cobre nu, OSP e ouro puro.
Material de PCB: | Compósitos de polímeros termo-resistentes de hidrocarbonetos cerâmicos |
Designação | TMM13i |
Constante dielétrica: | 12.85 |
Número de camadas: | PCB de lado único, PCB de lado duplo, PCB de camadas múltiplas, PCB híbrido |
Espessura do PCB: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.7mm) |
Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
Tamanho do PCB: | ≤ 400 mm X 500 mm |
Máscara de solda: | Verde, preto, azul, vermelho, amarelo, etc. |
Revestimento da superfície: | Ouro de imersão, HASL, prata de imersão, estanho de imersão, ENEPIG, cobre nu, OSP, placado em ouro puro, etc. |
O processamento de laminados TMM13i é realizado com êxito utilizando ferramentas convencionais de carburo.A vida útil da ferramenta pode exceder 250 polegadas lineares quando trabalha com placas de circuito TMM13i.
Vale a pena notar que a perfuração de materiais TMM13i requer certas medidas de segurança devido à natureza abrasiva do preenchimento cerâmico.Recomendamos evitar ferramentas com altas velocidades de superfície (> 500 SFM) e baixas cargas de chips (0.002"/rev.) para evitar a produção excessiva de calor e o desgaste das ferramentas.
