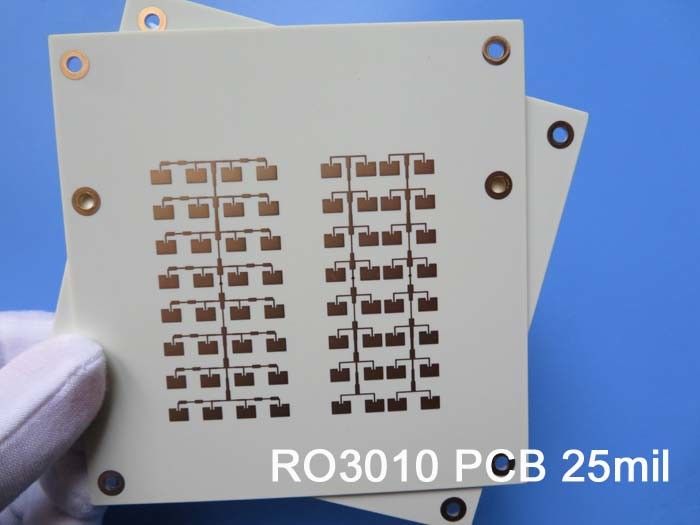

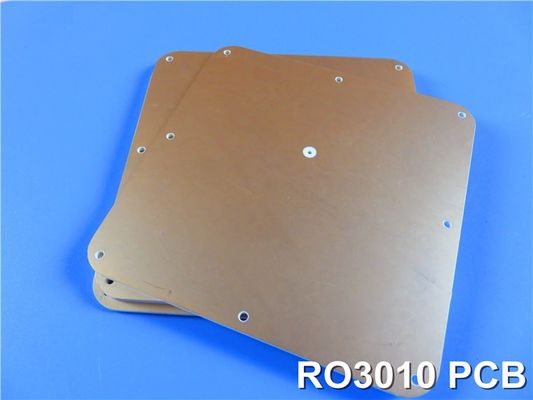

5mil RO3010 Mini PCB rígido 2L placa de circuito impresso de cobre nu

Apresento o nosso PCB rígido de 2 camadas, utilizando compósitos PTFE cerâmicos Rogers RO3010 como substrato.Este PCB é projetado para fornecer alto desempenho e confiabilidade para uma variedade de aplicaçõesCom uma constante dielétrica de 10,2+/- 0,30 a 10 GHz/23°C e um factor de dissipação de 0,0022 na mesma frequência e temperatura, é assegurada uma transmissão de sinal precisa.O PCB funciona num intervalo de temperatura de -40°C a +85°C, tornando-o adequado para diversos ambientes.

O substrato Rogers RO3010 oferece excelentes propriedades térmicas, com um baixo coeficiente de expansão térmica (CTE) de 13 ppm/°C (eixo X), 11 ppm/°C (eixo Y) e 16 ppm/°C (eixo Z) de -55 a 288°C.Este material proporciona estabilidade dimensional e é adequado para projetos de placas de várias camadasAlém disso, apresenta uma elevada condutividade térmica de 0,95 W/mK, assegurando uma eficiente dissipação de calor.05% e podem suportar temperaturas superiores a 500°C (Td> 500°C).

Este PCB de 2 camadas possui uma empilhadeira composta de camada de cobre 1 com espessura de 35 μm, um substrato Rogers RO3010 de 5 milímetros (0,127 mm) e camada de cobre 2 com espessura de 35 μm.As dimensões da placa são de 8 mm x 8 mm, proporcionando um fator de forma compacto para várias aplicações. Suporta um traço/espaço mínimo de 7/7 mils e um tamanho mínimo de orifício de 0,20 mm. A espessura do painel acabado é de 0,2 mm,e as camadas exteriores têm um peso de cobre de 1 oz (1A espessura do revestimento é de 20 μm.

Para garantir a produção de alta qualidade, este PCB adere aos padrões IPC-Classe 2. Cada PCB é submetido a um meticuloso teste elétrico de 100% antes do envio, garantindo confiabilidade e desempenho.A obra de arte fornecida está no formato Gerber RS-274-X.

Com um componente e três almofadas, incluindo duas almofadas através do buraco e uma almofada SMT superior, este PCB é adequado para várias aplicações, como radar automotivo, antenas GPS,Sistemas de telecomunicações celularesO seu preço de laminado económico torna-o ideal para processos de fabricação em volume.

O nosso PCB está disponível em todo o mundo, e para qualquer consulta técnica, por favor contacte a nossa equipa de vendas em sales10@bichengpcb.com.

Escolha o nosso PCB rígido de 2 camadas baseado em Rogers RO3010 para o seu próximo projeto e experimente o alto desempenho e confiabilidade que oferece em uma variedade de aplicações.

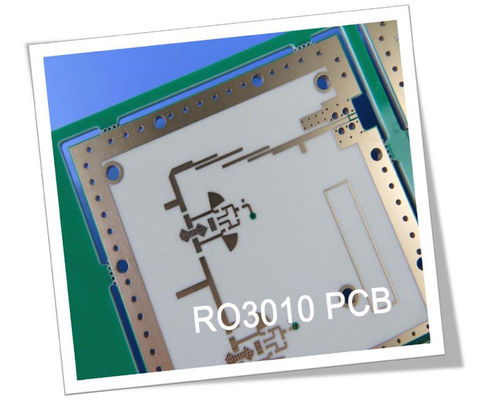

RO3010 é um material laminado de alta frequência oferecido pela Rogers Corporation que é amplamente usado na fabricação de placas de circuito impresso (PCBs).:

Composição:O RO3010 é um material composto de PTFE (politetrafluoroetileno) cheio de cerâmica. É constituído por uma matriz de PTFE com preenchimentos cerâmicos, que melhoram as suas propriedades eléctricas e mecânicas.

Conductividade térmica:O RO3010 tem uma condutividade térmica de 1,44 W/m/K a 50 °C. Esta elevada condutividade térmica permite uma eficiente dissipação de calor,redução das temperaturas de funcionamento das aplicações de alta potência e melhoria da fiabilidade global.

Absorção de humidade:O RO3010 tem uma baixa taxa de absorção de umidade de aproximadamente 0,04%.Prevenção da degradação do desempenho em ambientes úmidos.

Coeficiente de expansão térmica (CTE):RO3010 apresenta um CTE de 24 ppm/°C no eixo X e 24 ppm/°C no eixo Y. Estes valores representam como o material se expande ou contrai com as mudanças de temperatura ao longo de diferentes eixos.O CTE equilibrado ajuda a minimizar o risco de estresse mecânico e garante a estabilidade dimensional nos projetos de PCB.

Resistência à chama:RO3010 é UL 94V-0 classificado como resistente à chama, indicando sua excelente resistência à chama.

O RO3010 é comumente utilizado em aplicações de alta frequência onde são essenciais um desempenho elétrico rigoroso, gestão térmica e fiabilidade.incluindo os amplificadores de estações de base, amplificadores de potência, filtros, acopladores e outros circuitos de RF/microondas.
