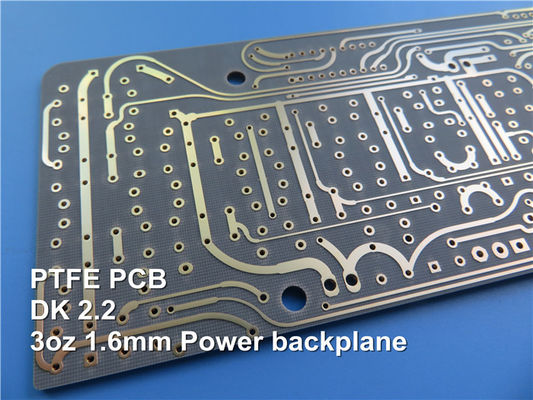

Apresento o nosso recém-vendido PCB RF, projetado especificamente para aplicações de alta frequência e construído usando o avançado material F4BM220.Esta placa de circuito impresso de ponta combina resina de politetrafluoroetileno, filme de politetrafluoroetileno, e tecido de fibra de vidro através de um meticuloso processo de fabricação.O PCB RF F4BM220 oferece uma gama mais ampla de constantes dielétricasO F4B é um produto de alta qualidade, com baixa perda dielétrica, maior resistência ao isolamento e maior estabilidade em comparação com o seu antecessor, o F4B.
Fabricado com folha de cobre ED giratória para revestimento, o PCB RF F4BM220 é especificamente concebido para aplicações que não requerem indicadores PIM (Intermodulação Passiva),assegurar um desempenho óptimo dos sistemas de RF.
Os laminados da série F4BM220 utilizam um ajuste preciso da constante dielétrica modificando a relação entre o politetrafluoroetileno e o tecido de fibra de vidro.Esta técnica não só consegue baixas perdas, mas também melhora a estabilidade dimensional do materialÀ medida que a constante dielétrica aumenta, a proporção de fibra de vidro também aumenta, resultando em melhor estabilidade dimensional, um menor coeficiente de expansão térmica,Melhor desempenho na flutuação de temperatura, e aumento da perda dieléctrica.
Ficha de dados de PTFE
| Nome | Condição de ensaio | Unidade | Valor | |||
| Densidade | Estado normal | g/cm3 | 2.1 ¢2.35 | |||
| Absorção de umidade | Mergulhar na água destilada a 20 ± 2 °C durante 24 horas | % | ≤ 0.02 | |||
| Temperatura de funcionamento | Câmara de alta e baixa temperatura | °C | -50°C+260°C | |||
| Conductividade térmica | W/m/k | 0.8 | ||||
| ETC (típica) | 0°C (εr:2.1~2.3) | ppm/°C | 25 (x) | |||
| 34 ((y) | ||||||
| 252 ((z) | ||||||
| ETC (típica) | 0°C (εr:2.3 ~ 2.9) | ppm/°C | 14 (x) | |||
| 21 ((y) | ||||||
| 173 ((z) | ||||||
| ETC (típica) | 0°C (εr:2.9 ~ 3.5) | ppm/°C | 12 (x) | |||
| 15 (y) | ||||||
| 95 ((z) | ||||||
| Fator de encolhimento | 2 horas em água fervente | % | 0.0002 | |||
| Resistividade de superfície | 500 V CC | Estado normal | M·Ω | ≥ 1 × 104 | ||
| Umidade e temperatura constantes | ≥ 1 × 103 | |||||
| Resistividade de volume | Estado normal | MΩ.cm | ≥ 1 × 106 | |||
| Umidade e temperatura constantes | ≥ 1 × 105 | |||||
| Resistência do alfinete | 500 V CC | Estado normal | MΩ | ≥ 1 × 105 | ||
| Umidade e temperatura constantes | ≥ 1 × 103 | |||||
| Resistência dielétrica da superfície | Estado normal | d=1 mm(Kv/mm) | ≥ 1.2 | |||
| Umidade e temperatura constantes | ≥ 1.1 | |||||
| Constante dielétrica | 10 GHz | εr | 2.20,2.55,2.65,3.0,3.5 (± 2%) | |||
| Fator de dissipação | 10 GHz | Tgδ | 2.2 | ≤ 7 × 10- Quatro | ||
| 2.55 a 2.65 | ≤ 1 × 10-3 | |||||
| 3.0~3.5 | ≤ 1,5 × 10-3 | |||||
Características principais:
- constante dielétrica de 2,2 com uma tolerância de 0,04 a 10 GHz/23°C.
- Tangente de perda ultra-baixa de 0,001 a 10 GHz.
- coeficiente de temperatura da constante dielétrica (TCDk) de -142 ppm/°C.
- Taxa de absorção de umidade de 0,08%.
- Coeficiente de expansão térmica (CTE) no eixo X de 25 ppm/°C, no eixo Y de 34 ppm/°C e no eixo Z de 240 ppm/°C.
Principais benefícios:
- Integridade de sinal superior devido à tangente de baixa perda.
- Opções de tamanho diversificadas e poupança de custos.
- Excelente resistência à irradiação e baixos gases de escape.
- Pronto para comercialização, produção em massa, e oferece desempenho de alto custo.
Especificações do PCB:
Este PCB RF é um PCB rígido de 2 camadas com a seguinte empilhadeira:
- Camada de cobre 1: 35 μm
- F4BM220: 1.524 mm (60 mil)
- Camada de cobre 2: 35 μm
| Material de PCB: | PTFE revestido com fibra de vidro |
| Código: | F4BM-1/2 (série familiar) |
| Constante dielétrica: | 2.2, 2.55, 2.65, |
| 3.0 e 3.5 | |
| Número de camadas: | 1 camada, 2 camadas e multicamadas |
| Peso de cobre: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm), 3oz (105 μm) |
| Espessura do PCB: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm,3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | cobre nu, HASL, ENIG, prata, OSP, etc. |
Para atender às demandas das aplicações de RF, este PCB tem uma dimensão de placa de 392 mm x 256 mm (1 peça) com uma tolerância de +/- 0,15 mm.Suporta um traço/espaço mínimo de 7/6 mils e um tamanho mínimo de buraco de 0Este PCB tem uma espessura de placa fina de 1,6 mm e um peso de cobre acabado de 2 oz (2,8 mils) para as camadas externas.Possui um acabamento de superfície de ouro de imersão e não inclui serigrafia superior ou inferior ou máscara de soldaPara garantir a qualidade, cada PCB passa por um teste elétrico de 100% antes do envio.
Aplicações:
Este PCB foi projetado especificamente para aplicações de alta frequência, tornando-o ideal para vários sistemas de RF, incluindo microondas, radar e comunicações por satélite.É adequado para utilização em transformadores de fase, componentes passivos, divisores de potência, acopladores, combinadores, redes de alimentação, antenas de matriz em fase e antenas de estação base.
Experimente desempenho elétrico e fiabilidade excepcionais com o F4BM220 RF PCB.e estabilidade reforçada torná-lo a escolha perfeita para exigentes aplicações de RF em uma ampla gama de indústrias.
