Detalhes do produto:
Condições de Pagamento e Envio:
|
Materiais: | F4BTME | Tamanho do PCB: | 170 mm x 95 mm |
---|---|---|---|
Peso de cobre: | 35um | Finalização da superfície: | prata de imersão |
Realçar: | Placa de PCB de 3 mm de prata de imersão,Placa de PCB duplo lado F4BTME300,F4BTME300 Placa de PCB |

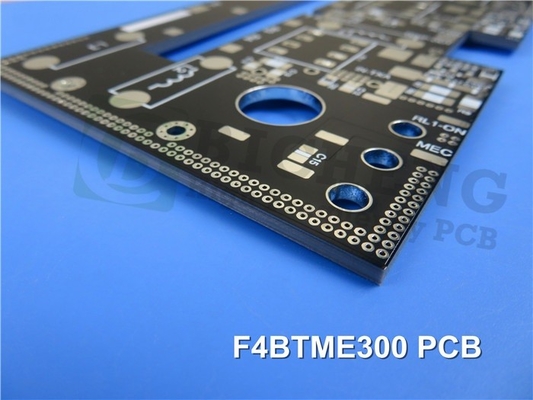

Apresentando o nosso novo PCB baseado em laminados F4BTME300.estabelece novos padrões de desempenho e fiabilidade para aplicações eletrónicas avançadasFabricado utilizando um processo meticuloso que combina tecido de fibra de vidro, preenchimentos nano-cerâmicos e resina de politetrafluoroetileno (PTFE),Estes substratos incorporam tecnologias de ponta para obter resultados excepcionais..
Construídos sobre a camada dielétrica F4BM, os laminados F4BTME apresentam alta constante dielétrica e nanocerâmica de baixa perda.resistência superior ao calor, redução do coeficiente de expansão térmica, aumento da resistência ao isolamento e melhoria da condutividade térmica, tudo mantendo características de baixa perda.Os laminados são expertamente combinados com folha de cobre RTF tratada reversa, garantindo um desempenho excepcional em termos de PIM, controle preciso da linha e perda de condutor minimizada.
Características principais:
Este PCB possui uma impressionante variedade de características que o tornam uma escolha ideal para uma ampla gama de aplicações:
1. Constante dielétrica (Dk): Com um Dk de 3,5 a 10 GHz, este PCB oferece excelente integridade do sinal e capacidades de transmissão eficientes.
2Fator de dissipação: O F4BTME300 apresenta um baixo fator de dissipação de 0,0018 a 10 GHz e 0,0023 a 20 GHz, permitindo perda mínima de sinal e desempenho superior.
3Estabilidade térmica: com um coeficiente de expansão térmica (CTE) de 15 ppm/°C no eixo x, 16 ppm/°C no eixo y e 78 ppm/°C no eixo z,Este PCB mantém a estabilidade numa ampla gama de temperaturas de -55°C a 288°C.
4Baixo coeficiente térmico: o F4BTME300 apresenta um baixo coeficiente térmico de Dk a -75 ppm/°C na faixa de temperatura de -55°C a 150°C, garantindo um desempenho consistente em ambientes desafiadores.
5. Desempenho PIM: com um valor PIM inferior a -160 dbc, este PCB garante interferências mínimas e qualidade de sinal superior.
6Absorção de umidade: o F4BTME300 demonstra uma excelente resistência à umidade, com uma taxa de absorção de umidade de apenas 0,05%.
Detalhes do empilhamento e da construção do PCB:
Este PCB recém-vendido é um PCB rígido de duas camadas projetado para atender às demandas de aplicações de alto desempenho.
- Dimensões do painel: Medindo 170 mm x 95 mm com uma tolerância de +/- 0,15 mm, este PCB fornece amplo espaço para colocação e roteamento de componentes.
- Traça/Espaço Mínimo: Com um requisito mínimo de traça/espaço de 7/7 mils, permite projetos de circuitos precisos e complexos.
- Tamanho mínimo do buraco: suportando buracos tão pequenos como 0,4 mm, este PCB acomoda componentes miniaturizados e garante uma montagem eficiente.
- Espessura da placa acabada: a espessura da placa acabada é de 3,1 mm, proporcionando robustez e durabilidade.
- acabamento de superfície: este PCB apresenta um acabamento de superfície de imersão em prata, oferecendo excelente solderabilidade e resistência à oxidação.
- Silkscreen e Solder Mask: O silkscreen superior é branco, proporcionando uma rotulagem clara dos componentes, enquanto a máscara de solda superior é preta, oferecendo proteção e isolamento ideais.
- Ensaios elétricos: cada PCB é submetido a um rigoroso teste elétrico de 100% antes da expedição, garantindo a mais alta qualidade e fiabilidade.
Aplicações típicas:
O PCB F4BTME300 é adequado para uma ampla gama de aplicações avançadas, incluindo:
- Equipamento aeroespacial: satisfaz os rigorosos requisitos dos equipamentos aeroespaciais, tanto no espaço como na cabine.
- Aplicações de microondas e RF: O F4BTME300 se destaca em sistemas de microondas e RF, oferecendo um desempenho e uma fiabilidade excepcionais.
- Sistemas de radar: os radares militares e outras aplicações de radar beneficiam da transmissão de sinal de alta qualidade e da baixa interferência proporcionada por este PCB.
- Sistemas de antenas: sejam redes de alimentação, antenas sensíveis a fases ou antenas de matriz em fases, o F4BTME300 garante um desempenho e uma integridade de sinal ideais.
- Comunicações por satélite: este PCB é uma escolha ideal para sistemas de comunicação por satélite, oferecendo fiabilidade e estabilidade em ambientes exigentes.
