Detalhes do produto:
Condições de Pagamento e Envio:
|
Materiais: | F4BTMS350 | Tamanho do PCB: | 76 mm x 76 mm |
---|---|---|---|
Peso de cobre: | 35um | Finalização da superfície: | Nível de solda a ar quente (HASL) |
Realçar: | 1OZ 6,35 mm F4BTMS350 RF PCB,6.35mm F4BTMS350 RF PCB |

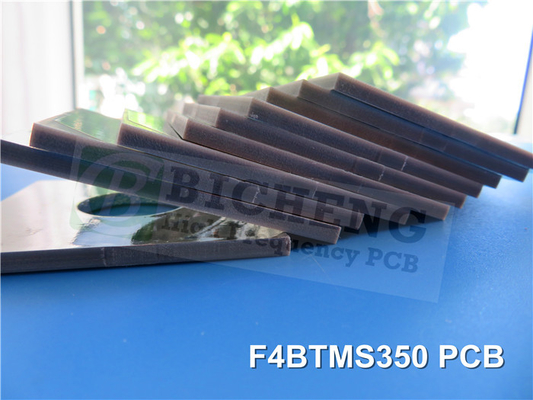

O PCB recém-vendido, fabricado em F4BTMS350, destinado a aplicações de alta frequência.O substrato F4BTMS350 utiliza uma mistura única de tecido de fibra de vidro ultra-fina e nano-cerâmica especialmente projetada misturada com resina de politetrafluoroetilenoEsta combinação mitiga os efeitos negativos da fibra de vidro na propagação de ondas eletromagnéticas, resultando em perda dielétrica reduzida, estabilidade dimensional melhorada,e anisotropia X/Y/Z minimizadaA composição avançada do material permite uma gama de frequências utilizáveis mais ampla, uma maior resistência elétrica e uma maior condutividade térmica.O F4BTMS350 apresenta um excelente baixo coeficiente de expansão térmica e características de temperatura dielétrica estáveis, garantindo um desempenho óptimo em várias condições ambientais.
Características principais do PCB F4BTMS350:
Desbloqueie o potencial dos seus projetos eletrónicos com as características notáveis do PCB F4BTMS350:
Constante dielétrica (Dk): experimenta uma integridade excepcional do sinal e capacidades de transmissão precisas com um Dk de 3,5 a 10 GHz.
Fator de dissipação: Minimize a perda de sinal e maximize o desempenho com um baixo fator de dissipação de 0,0016 em 10 GHz, 0,0019 em 20 GHz e 0,0024 em 20 GHz.
Estabilidade térmica: O PCB F4BTMS350 oferece uma notável estabilidade térmica com um CTE de 10 ppm/°C (eixo x), 12 ppm/°C (eixo y) e 20 ppm/°C (eixo z) em uma ampla faixa de temperatura de -55°C a 288°C.
Baixo coeficiente térmico: beneficia de uma excelente estabilidade térmica com um baixo coeficiente térmico de Dk a -39 ppm/°C entre -55°C e 150°C.
Alta condutividade térmica: facilita a dissipação eficiente do calor e mantém condições de temperatura ideais com uma elevada condutividade térmica de 0,6 W/mk.
Absorção de umidade: garantir a fiabilidade e o desempenho a longo prazo com uma taxa de absorção de umidade de apenas 0,03%.
Detalhes do empilhamento e da construção do PCB:
Projetado com precisão e durabilidade em mente, o PCB F4BTMS350 oferece os seguintes detalhes de empilhamento e construção:
Dimensões do painel: O PCB F4BTMS350 mede 76 mm x 76 mm, proporcionando amplo espaço para colocação de componentes e design de circuitos, com uma tolerância de +/- 0,15 mm.
Traça/Espaço Mínimo: Permitir projetos complexos e roteamento preciso com um requisito mínimo de traça/espaço de 6/7 milis.
Tamanho mínimo do buraco: acomodar componentes miniaturizados e simplificar a montagem com um tamanho mínimo do buraco de 1,5 mm.
Espessura da placa finalizada: A placa de circuito impresso F4BTMS350 possui uma espessura da placa finalizada de 6,42 mm, garantindo robustez e confiabilidade.
Finalização de superfície: A PCB apresenta um acabamento de superfície de nível de soldadura a ar quente (HASL) confiável e amplamente utilizado, garantindo excelente solderabilidade e facilidade de montagem.
Mascara de serigrafia e solda: o PCB F4BTMS350 não inclui serigrafia superior ou inferior ou máscara de solda, oferecendo uma aparência limpa e minimalista.
Teste elétrico: cada PCB é submetido a um rigoroso teste elétrico de 100% antes da expedição, garantindo uma funcionalidade e um desempenho ideais.
Aplicações típicas:
O PCB F4BTMS350 se destaca numa ampla gama de aplicações exigentes, incluindo:
Equipamento aeroespacial: satisfazer as exigências rigorosas do equipamento aeroespacial, incluindo aplicações espaciais e de cabine, com o alto desempenho de confiabilidade do F4BTMS350.
Aplicações de microondas e RF: experiência de melhoria da transmissão e eficiência do sinal em sistemas de microondas e RF, permitindo um desempenho superior.
Sistemas de radar: O PCB F4BTMS350 é uma excelente escolha para aplicações de radar militar, fornecendo baixa interferência e propagação confiável do sinal.
Sistemas de antenas: das redes de alimentação às antenas sensíveis à fase e antenas de matriz em fase, o F4BTMS350 oferece desempenho e integridade de sinal ideais.
Comunicações por satélite: garantir uma comunicação estável e fiável nos sistemas de satélite, onde o PCB F4BTMS350 se destaca em ambientes exigentes.
Descubra desempenho inigualável:
Com as suas características de ponta, construção robusta e disponibilidade global, o PCB F4BTMS350 representa o auge dos avanços eletrónicos.sistemas de radar, ou aplicações de alta frequência, pode confiar no F4BTMS350 para oferecer desempenho e fiabilidade incomparáveis.Abrace o futuro da tecnologia de PCB e liberte o verdadeiro potencial de seus projetos eletrônicos com o F4BTMS350.
