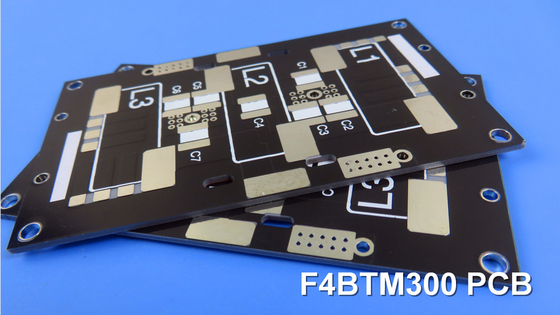

PCB F4BTM de dois lados de 3,2 mm com Soldermask Negro e Ouro de Imersão

Double Sided F4BTM PCB 3.2mm with Black Soldermask and Immersion Gold
Double Sided F4BTM PCB 3.2mm with Black Soldermask and Immersion Gold

Imagem Grande :  PCB F4BTM de dois lados de 3,2 mm com Soldermask Negro e Ouro de Imersão

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99/PCS
Detalhes da embalagem: Sacos de vácuo+Cartões
Tempo de entrega: 8-9 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 5000 PCS por mês
Descrição de produto detalhada
Materiais: Núcleo F4BTM450 Tamanho do PCB: 63 mm x 63 mm = 1 PCS, +/- 0,15 mm
Peso de cobre: 1 oz (1,4 ml) camadas exteriores Revestimento de superfície: Ouro de imersão
Número de camadas: 2-layer Espessura do PCB: 3.2mm
Destacar:

Black Soldermask F4BTM PCB

,

PCB de imersão em ouro F4BTM

,

3.2mm F4BTM PCB

Esta série de laminados de circuito avançado combina um tecido de fibra de vidro, um preenchimento de nanocerâmica e resina de politetrafluoroetileno.preparados meticulosamente utilizando técnicas científicas e processos de prensagem rigorosos.

A série de PCB F4BTM baseia-se na camada dielétrica F4BM, incorporando cerâmica em nanoescala de alta dielétrica e baixa perda.



1- Desempenho aprimorado:
- Constante dielétrica superior (Dk):
Obter uma transmissão de sinal superior com uma Dk de 4,5 a 10 GHz, permitindo uma operação eficiente de alta frequência.



- Factor de dissipação baixo:
Perda mínima de sinal com um fator de dissipação de 0,002 a 10 GHz, garantindo um desempenho óptimo em aplicações exigentes.



- Melhor estabilidade térmica:
O PCB F4BTM apresenta um baixo coeficiente de expansão térmica (CTE) com valores de 10 ppm/°C (eixo X), 12 ppm/°C (eixo Y) e 51 ppm/°C (eixo Z) na faixa de temperatura de -55°C a 288°C.Esta estabilidade térmica excepcional garante um desempenho fiável em condições de temperatura extrema.



- Constante dielétrica constante sobre a temperatura:
Beneficiar de um baixo coeficiente térmico de Dk a -60 ppm/°C na faixa de temperatura de -55°C a 150°C, permitindo uma integridade do sinal consistente em diferentes ambientes térmicos.



- Excelente resistência à umidade:
Com uma taxa de absorção de umidade de 0,05%, o PCB F4BTM oferece uma resistência excepcional à umidade, garantindo uma fiabilidade a longo prazo mesmo em condições úmidas.



Parâmetros técnicos do produto Modelos de produtos e folha de dados
Características do produto Condições de ensaio Unidade F4BTM298 F4BTM300 F4BTM320 F4BTM350
Constante dielétrica (típica) 10 GHz / 2.98 3.0 3.2 3.5
Tolerância constante dielétrica / / ± 0.06 ± 0.06 ± 0.06 ± 0.07
Tangente de perdas (típica) 10 GHz / 0.0018 0.0018 0.0020 0.0025
20 GHz / 0.0023 0.0023 0.0026 0.0035
Coeficiente de temperatura constante dielétrica -55 oC a 150 oC PPM/°C - 78 - 75 - 75 - 60
Resistência ao descascamento 1 OZ F4BTM N/mm > 1.6 > 1.6 > 1.6 > 1.6
1 OZ F4BTME N/mm > 1.4 > 1.4 > 1.4 > 1.4
Resistividade de volume Condição normal MΩ.cm ≥ 1 × 10^7 ≥ 1 × 10^7 ≥ 1 × 10^7 ≥ 1 × 10^7
Resistividade de superfície Condição normal ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6
Força elétrica (direção Z) 5KW,500V/s KV/mm > 26 > 30 > 32 > 32
Voltagem de ruptura (direção XY) 5KW,500V/s KV > 34 > 35 > 40 > 40
Coeficiente de expansão térmica Direção XY -55oC a 288oC ppm/oC 15,16 15,16 13,15 10,12
Direcção Z -55oC a 288oC ppm/oC 78 72 58 51
Estresse térmico 260°C, 10s,3 vezes Sem delaminação Sem delaminação Sem delaminação Sem delaminação
Absorção de água 20 ± 2 °C, 24 horas % ≤ 0.05 ≤ 0.05 ≤ 0.05 ≤ 0.05
Densidade Temperatura ambiente g/cm3 2.25 2.25 2.20 2.20
Temperatura de funcionamento a longo prazo Câmara de baixa e alta temperatura °C -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260
Conductividade térmica Direcção Z W/(M.K) 0.42 0.42 0.50 0.54
PIM Apenas aplicável ao F4BTME dBc ≤ 160 ≤ 160 ≤ 160 ≤ 160
Inflamabilidade / UL-94 V-0 V-0 V-0 V-0
Composição do material / / PTFE, tecido de fibra de vidro, nanocerâmica
F4BTM emparelhado com folha de cobre ED, F4BTME emparelhado com folha de cobre tratada reversa (RTF).



2- Construção de PCBs versáteis:

- PCB rígido de 2 camadas:
Este PCB é um PCB rígido de duas camadas, fornecendo uma base robusta para os seus projetos de alta frequência.



- Qualidade de construção superior:
Com camadas de cobre de 35 μm em ambos os lados superior e inferior e um núcleo F4BTM450 de 3,05 mm (120 mil), este PCB oferece excelente condutividade elétrica e integridade estrutural.



- Especificações precisas:
As dimensões da placa medem 63 mm x 63 mm com uma tolerância de +/- 0,15 mm, proporcionando amplo espaço para o seu circuito.permitindo projetos complexos e compactos.



- Reliável revestimento e acabamento de superfície:
Este PCB RF inclui 20 μm através de espessura de revestimento para interconexão confiável.



- Garantia rigorosa da qualidade:
Cada PCB é submetido a um teste elétrico completo de 100% antes da expedição, garantindo uma funcionalidade e um desempenho ideais.



Material de PCB: PTFE / tecido de fibra de vidro / preenchimento nanocerâmico
Designação (F4BTM) F4BTM DK (10GHz) DF (10 GHz)
F4BTM298 2.98±0.06 0.0018
F4BTM300 3.0±0.06 0.0018
F4BTM320 3.2±0.06 0.0020
F4BTM350 3.5±0.07 0.0025
Número de camadas: PCB de lado único, PCB de lado duplo, PCB multicamadas, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Espessura dielétrica (ou espessura global) 0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, ENEPIG, etc.



PCB F4BTM de dois lados de 3,2 mm com Soldermask Negro e Ouro de Imersão 0



3Ampla gama de aplicações:
O PCB F4BTM é adequado para várias aplicações, incluindo:

- Equipamentos aeroespaciais, espaciais e de cabina
- Sistemas de microondas e RF
- Radar e sistemas de radar militares
- Redes de alimentação
- Antenas sensíveis às fases e antenas de matriz de fases
- Comunicações por satélite



4Avaliação global e normas de qualidade:
O PCB F4BTM está disponível em todo o mundo, permitindo-lhe aceder a esta tecnologia avançada independentemente da sua localização.assegurar uma produção de alta qualidade e um desempenho consistente.



Desbloqueie o potencial dos circuitos de alta frequência com o PCB F4BTM.e flexibilidade de design incomparável para seus projetos eletrônicos de ponta.



PCB F4BTM de dois lados de 3,2 mm com Soldermask Negro e Ouro de Imersão 1
