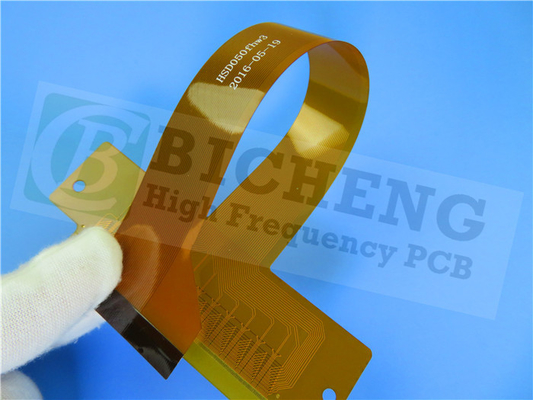

PCB flexível de poliamida sem adesivos 0,13 mm com cobertura amarela

Apresentando o nosso recém-vendido PCB construído em SF201 - Single Side Adhesiveless Flexible Copper Clad Laminate.garantir um desempenho e uma durabilidade excepcionais. Com uma constante dielétrica (Dk) de 3,51 a 10 GHz/23°C e um factor de dissipação de 0,0059 na mesma frequência e temperatura,Este PCB garante uma transmissão de sinal confiável e perda mínima de sinal.

Principais benefícios:

Excelente fiabilidade de solda, estabilidade dimensional e resistência química.
Excelente flexibilidade e propriedades elétricas.
É livre de halogênio e está em conformidade com a directiva RoHS da UE.
Opções para folhas de cobre RA e folhas tratadas reversa.
Várias opções de peso de cobre: 12μm, 18μm, 35μm, 70μm.
Opções de espessura de poliimida disponíveis: 12,5 μm, 20 μm, 25 μm.
Compatível com a directiva RoHS da UE, livre de Pb, Hg, Cd, Cr6+, PBB, PBDE e muito mais.

FPC Stackup:
O SF201 é um PCB flexível de uma única camada com o seguinte empilhamento:

Capa de cobre: 35 μm
Núcleo de poliimida SF201: 0,025 mm

Detalhes da construção do FPC:

Dimensões do painel: 200 mm x 150 mm (15 PCS), com uma tolerância de +/- 0,15 mm.
Traço/Espaço mínimo: 4/4 mil.
Tamanho mínimo do buraco: 0,3 mm.
Não há vias cegas.
Espessura do painel acabado: 0,13 mm.
Peso de cobre acabado: 1 oz (1,4 mils) nas camadas externas.
Finalização superficial: ouro de imersão.
Top Silkscreen: Branco.
Tela de seda inferior: nenhuma.
Máscara de Soldador de Alto:
Máscara de solda inferior: cobertura amarela.
100% de teste elétrico: cada PCB é submetido a um teste elétrico abrangente antes da expedição.

Este PCB flexível é composto por 17 componentes e tem um total de 23 pastilhas.O lado superior do PCB possui 23 pads de tecnologia de montagem de superfície (SMT)O PCB tem uma rede, indicando uma única conexão elétrica ou caminho de sinal.Estas estatísticas fornecem uma visão geral concisa das principais características e do layout do PCB flexível SF201.

Arte e Padrões:
Este PCB flexível aceita arquivos de ilustração Gerber RS-274-X e adere ao padrão IPC-Classe-2, garantindo uma fabricação e desempenho de alta qualidade.fornecer acessibilidade aos clientes a nível mundial.

Aplicações típicas:

O SF201 é adequado para uma ampla gama de aplicações, incluindo:

Computadores.
Telemóveis.
Câmaras digitais.
VCRs.
Displays de painel plano.
Aparelhos e instrumentos.
Eletrónica automotiva.

Experimente a confiabilidade e flexibilidade deste PCB flexível.O SF201 oferece um excelente desempenho e cumpre padrões de qualidade rigorosos.
