F4BM265 Protótipos de PCB rápido 3 mm HASL livre de chumbo
  • Nome
  • Nome
  • Nome

F4BM265 Protótipos de PCB rápido 3 mm HASL livre de chumbo

MOQ: 1pcs
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações
Descrição do produto
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Materiais:
F4BM265 Core
Tamanho do PCB:
45.33 mm x 50,2 mm = 1 PCS, +/- 0,15 mm
Peso de cobre:
1 oz (1,4 ml) camadas exteriores
Revestimento de superfície:
HASL sem chumbo
Número de camadas:
2-layer
Espessura do PCB:
3 mm
Destacar:

Protótipos de PCB livres de chumbo

,

F4BM265 Protótipos de PCB

,

Protótipos de PCB HASL de 3 mm

Descrição do produto

Apresentamos o nosso novo PCB baseado no F4BM265, um PCB avançado de alto desempenho desenvolvido pela Wangling.Resina de politetrafluoroetileno (PTFE)Com características melhoradas em comparação com o F4B265, este laminado oferece menor perda dielétrica,aumento da resistência ao isolamento, e maior estabilidade, tornando-a uma alternativa viável a produtos estrangeiros similares para várias aplicações.



Características:

- Impressionante desempenho elétrico: O F4BM265 apresenta propriedades elétricas notáveis, incluindo uma constante dielétrica (Dk) de 2,65 a 10 GHz, garantindo uma transmissão de sinal eficiente.Com um fator de dissipação igual a 00,0013 a 10 GHz, minimiza a perda de sinal, melhorando o desempenho geral.



- Estabilidade dimensional melhorada: o F4BM265 consegue um controlo preciso da constante dielétrica ajustando a relação entre o PTFE e o tecido de fibra de vidro, resultando numa estabilidade dimensional excepcional.Oferece menor expansão térmica, melhor desvio de temperatura e um ligeiro aumento da perda dielétrica, garantindo uma operação fiável em ambientes exigentes.



- Gestão térmica ideal: o F4BM265 tem um baixo coeficiente de expansão térmica (CTE) de 14 ppm/°C (eixo x), 17 ppm/°C (eixo y) e 142 ppm/°C (eixo z) numa faixa de temperatura de - 55°C a 288°C.Isto garante estabilidade e fiabilidade, mesmo em condições de temperatura extrema.



- Excelente resistência à umidade: com uma taxa de absorção de umidade inferior a 0,08%, o F4BM265 demonstra uma elevada resistência à umidade, salvaguardando o desempenho e a longevidade do PCB.



- Segurança confiável: o F4BM265 cumpre os padrões de inflamabilidade UL-94 V0, cumprindo os regulamentos de segurança mais rigorosos.



Parâmetros técnicos do produto Modelo de produto e ficha de dados
Características do produto Condições de ensaio Unidade F4BM217 F4BM220 F4BM233 F4BM245 F4BM255 F4BM265 F4BM275 F4BM294 F4BM300
Constante dielétrica (típica) 10 GHz / 2.17 2.2 2.33 2.45 2.55 2.65 2.75 2.94 3.0
Tolerância constante dielétrica / / ± 0.04 ± 0.04 ± 0.04 ± 0.05 ± 0.05 ± 0.05 ± 0.05 ± 0.06 ± 0.06
Tangente de perdas (típica) 10 GHz / 0.001 0.001 0.0011 0.0012 0.0013 0.0013 0.0015 0.0016 0.0017
20 GHz / 0.0014 0.0014 0.0015 0.0017 0.0018 0.0019 0.0021 0.0023 0.0025
Coeficiente de temperatura constante dielétrica -55oC-150oC PPM/°C - 150 -142 - 130 - 120 -110 - 100 - 92 - 85 - 80
Resistência ao descascamento 1 OZ F4BM N/mm > 1.8 > 1.8 > 1.8 > 1.8 > 1.8 > 1.8 > 1.8 > 1.8 > 1.8
1 OZ F4BME N/mm > 1.6 > 1.6 > 1.6 > 1.6 > 1.6 > 1.6 > 1.6 > 1.6 > 1.6
Resistividade de volume Condição normal MΩ.cm ≥ 6 × 10^6 ≥ 6 × 10^6 ≥ 6 × 10^6 ≥ 6 × 10^6 ≥ 6 × 10^6 ≥ 6 × 10^6 ≥ 6 × 10^6 ≥ 6 × 10^6 ≥ 6 × 10^6
Resistividade de superfície Condição normal MΩ ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6
Força elétrica (direção Z) 5KW,500V/s KV/mm > 23 > 23 > 23 > 25 > 25 > 25 > 28 > 30 > 30
Voltagem de ruptura (direção XY) 5KW,500V/s KV > 30 > 30 > 32 > 32 > 34 > 34 > 35 > 36 > 36
Coeficiente de expansão térmica Direção XY -55oC a 288oC ppm/oC 2,534 2,534 2,230 2,025 1,621 1,417 1,416 1,215 1,215
Direcção Z -55oC a 288oC ppm/oC 240 240 205 187 173 142 112 98 95
Estresse térmico 260°C, 10s,3 vezes Sem delaminação Sem delaminação Sem delaminação Sem delaminação Sem delaminação Sem delaminação Sem delaminação Sem delaminação Sem delaminação
Absorção de água 20 ± 2 °C, 24 horas % ≤ 0.08 ≤ 0.08 ≤ 0.08 ≤ 0.08 ≤ 0.08 ≤ 0.08 ≤ 0.08 ≤ 0.08 ≤ 0.08
Densidade Temperatura ambiente g/cm3 2.17 2.18 2.20 2.22 2.25 2.25 2.28 2.29 2.29
Temperatura de funcionamento a longo prazo Câmara de baixa e alta temperatura °C -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260
Conductividade térmica Direcção Z W/(M.K) 0.24 0.24 0.28 0.30 0.33 0.36 0.38 0.41 0.42
PIM Aplicável apenas ao F4BME dBc ≤ 150 ≤ 150 ≤ 150 ≤ 150 ≤ 150 ≤ 150 ≤ 150 ≤ 150 ≤ 150
Inflamabilidade / UL-94 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0
Composição do material / / PTFE, tecido de fibra de vidro
F4BM emparelhado com folha de cobre ED, F4BME emparelhado com folha de cobre tratada reversa (RTF).



Construção e especificações do PCB:

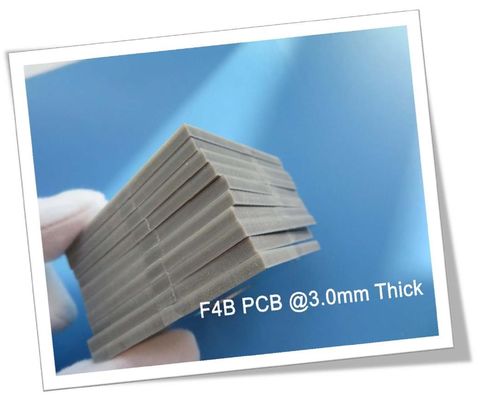

É utilizado como um PCB rígido de 2 camadas com uma espessura de núcleo de 3,00 mm (118 mil).As dimensões do quadro acabado são mantidas precisamente em 45.33mm x 50.2mm com uma tolerância de +/- 0.15mm. Suportando larguras e espaçamento de traços finos, o PCB tem um requisito mínimo de 5/5 mils. Ele acomoda furos tão pequenos quanto 0.5mm.



A espessura do painel acabado é de 3,1 mm, proporcionando robustez e durabilidade.Assegurar uma interconectividade fiávelO acabamento da superfície é um HASL livre de chumbo, enquanto a máscara de solda superior é preta para melhorar a visibilidade durante a montagem.garantir uma funcionalidade óptima.



Aplicações:

Os PCB F4BM265 encontram amplo uso em várias aplicações, incluindo:

- Sistemas de microondas, RF e radar
- Mudanças de fase.
- Divisores de potência, acopladores e combinadores
- Redes de alimentação
- Antenas sensíveis a fases e antenas de matriz de fases
- Comunicações por satélite
- Antenas da estação base



Material de PCB: Laminados revestidos de cobre de tecido de fibras de vidro de PTFE
Designação (F4BM) F4BM DK (10GHz) DF (10 GHz)
F4BM217 2.17±0.04 0.0010
F4BM220 2.20±0.04 0.0010
F4BM233 2.33±0.04 0.0011
F4BM245 2.45±0.05 0.0012
F4BM255 2.55±0.05 0.0013
F4BM265 2.65±0.05 0.0013
F4BM275 2.75±0.05 0.0015
F4BM294 2.94±0.06 0.0016
F4BM300 3.00±0.06 0.0017
Número de camadas: PCB de lado único, PCB de lado duplo, PCB multicamadas, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Espessura dielétrica (ou espessura global) 0.127mm (dielectrico), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, ENEPIG, etc.



Qualidade e disponibilidade:

Este PCB adere aos padrões de qualidade IPC-Classe 2, garantindo confiabilidade e desempenho consistente.Oferecer fácil acesso aos projetistas e fabricantes que procuram soluções de PCB de primeira linha para os seus projetos.



Desbloqueie o potencial do F4BM265 e experimente desempenho incomparável, estabilidade e confiabilidade em suas aplicações de alta frequência.Escolha o F4BM265 da Wangling para elevar os seus desenhos a novos patamares de excelência..



F4BM265 Protótipos de PCB rápido 3 mm HASL livre de chumbo 0

Tags:

1oz RF PCB Board,

1.6mm RF PCB Board,

0.635mm RF PCB Board

Produtos recomendados
TP1020 PCB 2 camadas, 6mm de espessura, acabamento ENIG, 1oz Cobre

TP1020 PCB 2 camadas, 6mm de espessura, acabamento ENIG, 1oz Cobre

Contacte agora
RF-60A PCB 2 camadas 25 mil espessura preto silkscreen imersão ouro

RF-60A PCB 2 camadas 25 mil espessura preto silkscreen imersão ouro

Contacte agora
RF-35 PCB duplo lado 20 mil ENIG Finish

RF-35 PCB duplo lado 20 mil ENIG Finish

Contacte agora
PCB IsoClad 933 de 2 camadas de 20 mil com acabamento em ouro por imersão em níquel químico

PCB IsoClad 933 de 2 camadas de 20 mil com acabamento em ouro por imersão em níquel químico

Contacte agora
RO3003G2 PCB de alta frequência construído em substrato de 10 milímetros 0,254 mm com ouro de imersão

RO3003G2 PCB de alta frequência construído em substrato de 10 milímetros 0,254 mm com ouro de imersão

Contacte agora
25mil RT duroid 6010.2LM PCB 2 camadas placa de circuito rígido com ouro de imersão

25mil RT duroid 6010.2LM PCB 2 camadas placa de circuito rígido com ouro de imersão

Contacte agora
6.35mm F4BTMS350 RF PCB 1OZ Nível de solda a ar quente (HASL)

6.35mm F4BTMS350 RF PCB 1OZ Nível de solda a ar quente (HASL)

Contacte agora
Imersão de ouro PCB baseado em 20mil RO3003 laminados 2 camadas placas de circuito

Imersão de ouro PCB baseado em 20mil RO3003 laminados 2 camadas placas de circuito

Contacte agora
RF-10 PCB duplo-lado 60mil 1.524mm Imersão de estanho acabado

RF-10 PCB duplo-lado 60mil 1.524mm Imersão de estanho acabado

Contacte agora
F4BM220 PCB duplo lado 0,8 mm substrato imersão ouro

F4BM220 PCB duplo lado 0,8 mm substrato imersão ouro

Contacte agora
2 camadas de PCB TP980 7,62 mm de espessura ENIG com Electroless Nickel imersão revestimento de ouro

2 camadas de PCB TP980 7,62 mm de espessura ENIG com Electroless Nickel imersão revestimento de ouro

Contacte agora
produtos
Detalhes dos produtos
produtos

Placa do PWB do RF

Placa do PWB de Rogers

Placa do PWB de PTFE

PWB alto do Tg

Multi PWB da camada

PWB Taconic

Placa do PWB de HDI

PWB de alta velocidade

A impedância controlou o PWB

Placa flexível do PWB

placa do PWB fr4

estêncil do PWB

PWB do núcleo do metal
F4BM265 Protótipos de PCB rápido 3 mm HASL livre de chumbo
  • Nome
  • Nome
  • Nome
F4BM265 Protótipos de PCB rápido 3 mm HASL livre de chumbo
MOQ: 1pcs
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações pormenorizadas
Descrição do produto
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Materiais:
F4BM265 Core
Tamanho do PCB:
45.33 mm x 50,2 mm = 1 PCS, +/- 0,15 mm
Peso de cobre:
1 oz (1,4 ml) camadas exteriores
Revestimento de superfície:
HASL sem chumbo
Número de camadas:
2-layer
Espessura do PCB:
3 mm
Quantidade de ordem mínima:
1pcs
Preço:
USD9.99-99.99/PCS
Detalhes da embalagem:
Sacos de vácuo+Cartões
Tempo de entrega:
8-9 dias úteis
Termos de pagamento:
T/T
Habilidade da fonte:
5000 PCS por mês
Destacar

Protótipos de PCB livres de chumbo

,

F4BM265 Protótipos de PCB

,

Protótipos de PCB HASL de 3 mm

Descrição do produto

Apresentamos o nosso novo PCB baseado no F4BM265, um PCB avançado de alto desempenho desenvolvido pela Wangling.Resina de politetrafluoroetileno (PTFE)Com características melhoradas em comparação com o F4B265, este laminado oferece menor perda dielétrica,aumento da resistência ao isolamento, e maior estabilidade, tornando-a uma alternativa viável a produtos estrangeiros similares para várias aplicações.



Características:

- Impressionante desempenho elétrico: O F4BM265 apresenta propriedades elétricas notáveis, incluindo uma constante dielétrica (Dk) de 2,65 a 10 GHz, garantindo uma transmissão de sinal eficiente.Com um fator de dissipação igual a 00,0013 a 10 GHz, minimiza a perda de sinal, melhorando o desempenho geral.



- Estabilidade dimensional melhorada: o F4BM265 consegue um controlo preciso da constante dielétrica ajustando a relação entre o PTFE e o tecido de fibra de vidro, resultando numa estabilidade dimensional excepcional.Oferece menor expansão térmica, melhor desvio de temperatura e um ligeiro aumento da perda dielétrica, garantindo uma operação fiável em ambientes exigentes.



- Gestão térmica ideal: o F4BM265 tem um baixo coeficiente de expansão térmica (CTE) de 14 ppm/°C (eixo x), 17 ppm/°C (eixo y) e 142 ppm/°C (eixo z) numa faixa de temperatura de - 55°C a 288°C.Isto garante estabilidade e fiabilidade, mesmo em condições de temperatura extrema.



- Excelente resistência à umidade: com uma taxa de absorção de umidade inferior a 0,08%, o F4BM265 demonstra uma elevada resistência à umidade, salvaguardando o desempenho e a longevidade do PCB.



- Segurança confiável: o F4BM265 cumpre os padrões de inflamabilidade UL-94 V0, cumprindo os regulamentos de segurança mais rigorosos.



Parâmetros técnicos do produto Modelo de produto e ficha de dados
Características do produto Condições de ensaio Unidade F4BM217 F4BM220 F4BM233 F4BM245 F4BM255 F4BM265 F4BM275 F4BM294 F4BM300
Constante dielétrica (típica) 10 GHz / 2.17 2.2 2.33 2.45 2.55 2.65 2.75 2.94 3.0
Tolerância constante dielétrica / / ± 0.04 ± 0.04 ± 0.04 ± 0.05 ± 0.05 ± 0.05 ± 0.05 ± 0.06 ± 0.06
Tangente de perdas (típica) 10 GHz / 0.001 0.001 0.0011 0.0012 0.0013 0.0013 0.0015 0.0016 0.0017
20 GHz / 0.0014 0.0014 0.0015 0.0017 0.0018 0.0019 0.0021 0.0023 0.0025
Coeficiente de temperatura constante dielétrica -55oC-150oC PPM/°C - 150 -142 - 130 - 120 -110 - 100 - 92 - 85 - 80
Resistência ao descascamento 1 OZ F4BM N/mm > 1.8 > 1.8 > 1.8 > 1.8 > 1.8 > 1.8 > 1.8 > 1.8 > 1.8
1 OZ F4BME N/mm > 1.6 > 1.6 > 1.6 > 1.6 > 1.6 > 1.6 > 1.6 > 1.6 > 1.6
Resistividade de volume Condição normal MΩ.cm ≥ 6 × 10^6 ≥ 6 × 10^6 ≥ 6 × 10^6 ≥ 6 × 10^6 ≥ 6 × 10^6 ≥ 6 × 10^6 ≥ 6 × 10^6 ≥ 6 × 10^6 ≥ 6 × 10^6
Resistividade de superfície Condição normal MΩ ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6
Força elétrica (direção Z) 5KW,500V/s KV/mm > 23 > 23 > 23 > 25 > 25 > 25 > 28 > 30 > 30
Voltagem de ruptura (direção XY) 5KW,500V/s KV > 30 > 30 > 32 > 32 > 34 > 34 > 35 > 36 > 36
Coeficiente de expansão térmica Direção XY -55oC a 288oC ppm/oC 2,534 2,534 2,230 2,025 1,621 1,417 1,416 1,215 1,215
Direcção Z -55oC a 288oC ppm/oC 240 240 205 187 173 142 112 98 95
Estresse térmico 260°C, 10s,3 vezes Sem delaminação Sem delaminação Sem delaminação Sem delaminação Sem delaminação Sem delaminação Sem delaminação Sem delaminação Sem delaminação
Absorção de água 20 ± 2 °C, 24 horas % ≤ 0.08 ≤ 0.08 ≤ 0.08 ≤ 0.08 ≤ 0.08 ≤ 0.08 ≤ 0.08 ≤ 0.08 ≤ 0.08
Densidade Temperatura ambiente g/cm3 2.17 2.18 2.20 2.22 2.25 2.25 2.28 2.29 2.29
Temperatura de funcionamento a longo prazo Câmara de baixa e alta temperatura °C -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260
Conductividade térmica Direcção Z W/(M.K) 0.24 0.24 0.28 0.30 0.33 0.36 0.38 0.41 0.42
PIM Aplicável apenas ao F4BME dBc ≤ 150 ≤ 150 ≤ 150 ≤ 150 ≤ 150 ≤ 150 ≤ 150 ≤ 150 ≤ 150
Inflamabilidade / UL-94 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0
Composição do material / / PTFE, tecido de fibra de vidro
F4BM emparelhado com folha de cobre ED, F4BME emparelhado com folha de cobre tratada reversa (RTF).



Construção e especificações do PCB:

É utilizado como um PCB rígido de 2 camadas com uma espessura de núcleo de 3,00 mm (118 mil).As dimensões do quadro acabado são mantidas precisamente em 45.33mm x 50.2mm com uma tolerância de +/- 0.15mm. Suportando larguras e espaçamento de traços finos, o PCB tem um requisito mínimo de 5/5 mils. Ele acomoda furos tão pequenos quanto 0.5mm.



A espessura do painel acabado é de 3,1 mm, proporcionando robustez e durabilidade.Assegurar uma interconectividade fiávelO acabamento da superfície é um HASL livre de chumbo, enquanto a máscara de solda superior é preta para melhorar a visibilidade durante a montagem.garantir uma funcionalidade óptima.



Aplicações:

Os PCB F4BM265 encontram amplo uso em várias aplicações, incluindo:

- Sistemas de microondas, RF e radar
- Mudanças de fase.
- Divisores de potência, acopladores e combinadores
- Redes de alimentação
- Antenas sensíveis a fases e antenas de matriz de fases
- Comunicações por satélite
- Antenas da estação base



Material de PCB: Laminados revestidos de cobre de tecido de fibras de vidro de PTFE
Designação (F4BM) F4BM DK (10GHz) DF (10 GHz)
F4BM217 2.17±0.04 0.0010
F4BM220 2.20±0.04 0.0010
F4BM233 2.33±0.04 0.0011
F4BM245 2.45±0.05 0.0012
F4BM255 2.55±0.05 0.0013
F4BM265 2.65±0.05 0.0013
F4BM275 2.75±0.05 0.0015
F4BM294 2.94±0.06 0.0016
F4BM300 3.00±0.06 0.0017
Número de camadas: PCB de lado único, PCB de lado duplo, PCB multicamadas, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Espessura dielétrica (ou espessura global) 0.127mm (dielectrico), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, ENEPIG, etc.



Qualidade e disponibilidade:

Este PCB adere aos padrões de qualidade IPC-Classe 2, garantindo confiabilidade e desempenho consistente.Oferecer fácil acesso aos projetistas e fabricantes que procuram soluções de PCB de primeira linha para os seus projetos.



Desbloqueie o potencial do F4BM265 e experimente desempenho incomparável, estabilidade e confiabilidade em suas aplicações de alta frequência.Escolha o F4BM265 da Wangling para elevar os seus desenhos a novos patamares de excelência..

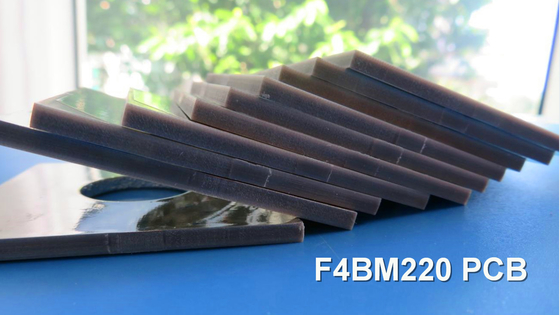

F4BM265 Protótipos de PCB rápido 3 mm HASL livre de chumbo 0

Tags:

1oz RF PCB Board,

1.6mm RF PCB Board,

0.635mm RF PCB Board

Bicheng Electronics Technology Co., Ltd
6-11C Shidai Jingyuan, Fuyong, Baoan, Shenzhen, Guangdong, China 518103
Tel: 86-755-27374946
Mapa do Site |  Política de Privacidade | China bom Qualidade Placa do PWB do RF Fornecedor. Copyright © 2020-2025 Bicheng Electronics Technology Co., Ltd Todos. Todos os direitos reservados.
