RO3006 PCB 10mil para aplicações de alta frequência

RO3006 PCB 10mil para aplicações de alta frequência

MOQ: 1pcs
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Materiais:
RO3006
Tamanho do PCB:
63.44 mm x 48.5 mm = 2 PCS
Peso de cobre:
1 oz (1,4 ml)
Revestimento de superfície:
Ouro de imersão
Número de camadas:
2-layer
Espessura do PCB:
0.3 mm
Destacar:

10mil de PCB

,

RO3006 PCB

,

Aplicações de PCB de alta frequência

Descrição do produto

O Rogers RO3006 é um laminado composto de PTFE cerâmico projetado para oferecer uma estabilidade elétrica e mecânica excepcional para uma variedade de aplicações de alta frequência.Este material de circuito avançado fornece uma constante dielétrica estável (Dk) em uma ampla gama de temperaturas, eliminando a mudança de passo Dk que pode ocorrer em materiais de vidro PTFE perto da temperatura ambiente.



Características principais:

Constante dielétrica de 6,15 ± 0,15 a 10 GHz e 23°C
Fator de dissipação de 0,002 a 10 GHz e 23°C
Temperatura de decomposição térmica (Td) superior a 500°C
Conductividade térmica de 0,79 W/mK
Absorção de humidade de 0,02%
Coeficiente de expansão térmica (CTE):
Eixo X: 17 ppm/°C
Eixo Y: 17 ppm/°C
Eixo Z: 24 ppm/°C



RO3006 Valor típico
Imóveis RO3006 Direção Unidades Condição Método de ensaio
Constante dielétrica,εProcesso 6.15±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho 6.5 Z   8 GHz a 40 GHz Método de comprimento de fase diferencial
Fator de dissipação,tanδ 0.002 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Coeficiente térmico de ε - 262 Z ppm/°C 10 GHz -50°Caté 150°C IPC-TM-650 2.5.5.5
Estabilidade dimensional 0.27
0.15
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistividade de volume 105   MΩ.cm COND A IPC 2.5.17.1
Resistividade de superfície 105   COND A IPC 2.5.17.1
Módulo de tração 1498
1293
X
Y
MPa 23°C ASTM D 638
Absorção de umidade 0.02   % D48/50 IPC-TM-650 2.6.2.1
Calor específico 0.86   j/g/k   Calculado
Conductividade térmica 0.79   W/M/K 50°C ASTM D 5470
Coeficiente de expansão térmica
(-55 a 288
°C)
17
17
24
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °CTGA   ASTM D 3850
Densidade 2.6   gm/cm3 23°C ASTM D 792
Força da casca de cobre 7.1   - Não. 1 oz, EDC após flutuação de solda IPC-TM 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível - Sim, sim.



Benefícios:

Propriedades mecânicas uniformes em uma gama de constantes dielétricas, ideais para projetos de placas de várias camadas
Adequado para utilização com placas híbridas de vidro epoxi de várias camadas
Baixo coeficiente de expansão no plano, correspondente a cobre para conjuntos de superfície mais confiáveis
Excelente estabilidade dimensional, tornando-o adequado para aplicações sensíveis às alterações de temperatura
Preço económico do laminado devido ao processo de fabrico em volume



Este PCB rígido de 2 camadas possui um substrato Rogers RO3006 de 0,254 mm (10 mil) com camadas de cobre de 35 μm. As dimensões da placa são 63,44 mm x 48,5 mm, com uma espessura final de 0,3 mm.O PCB tem um espaço mínimo de 4/4 mils, um tamanho mínimo de orifício de 0,3 mm e um acabamento de superfície em ouro de imersão.



Ele atende aos padrões IPC-Classe-2, o PCB RO3006 é adequado para uma variedade de aplicações de alta frequência, incluindo radar automotivo, antenas de satélite de posicionamento global,Sistemas de telecomunicações celulares, antenas para comunicações sem fios, satélites de transmissão directa, ligação de dados em sistemas de cabo, leitores de medidores remotos e backplanes de energia.



Capacidade de PCB (RO3006)
Material de PCB: PTFE compostos cerâmicos
Designação RO3006
Constante dielétrica: 6.15
Fator de dissipação 0.002 10 GHz
Número de camadas: PCB de duas faces, PCB multicamadas, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
De espessura de laminado: 5mil ((0,127mm), 10mil ((0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil (1,524mm)
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, etc.

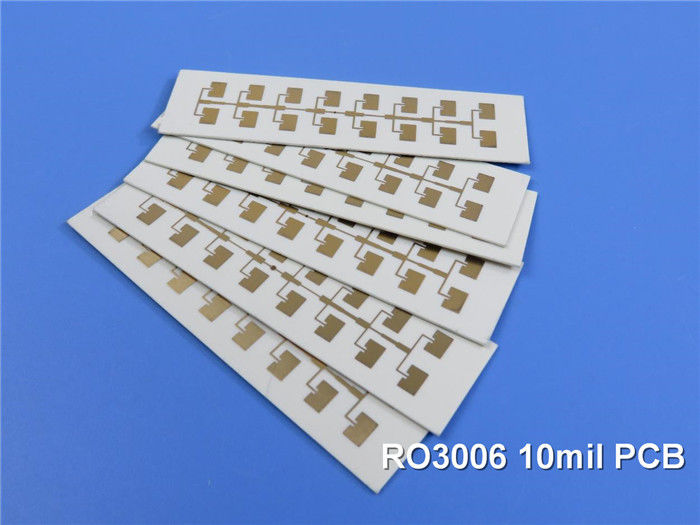

RO3006 PCB 10mil para aplicações de alta frequência 0


Desbloquear o potencial do RO3006 ∙ Um material de PCB versátil para aplicações de alta frequência

Como gerente sênior de vendas, estou entusiasmado em apresentar-vos o RO3006, um material revolucionário de circuito impresso (PCB) que está pronto para transformar o panorama da eletrónica de alta frequência.Com as suas características de desempenho excepcionais e versatilidade incomparável, RO3006 é a solução ideal para engenheiros e fabricantes que procuram empurrar os limites do que é possível no domínio da tecnologia de ponta.



Propriedades dielétricas incomparáveis do RO3006
No coração do desempenho excepcional do RO3006 estão as suas propriedades dielétricas excepcionais.assegurar uma transmissão de sinal consistente e fiável numa ampla gama de frequênciasEste nível de precisão e consistência é crucial em aplicações de alta frequência, onde mesmo a menor variação pode ter um impacto significativo no desempenho do circuito.



Minimizar a perda de sinal com o baixo fator de dissipação do RO3006
Complementando suas características dielétricas impressionantes, o RO3006 também brilha com seu baixo fator de dissipação (Df) de apenas 0,002 a 10 GHz.permitindo uma transferência de potência eficiente e uma melhor integridade do sinal para aplicações digitais e de RF de alta velocidadeSe você está projetando antenas, sistemas de radar, ou ligações de dados de alta velocidade, RO3006 garante que seus circuitos operam com

eficiência e fiabilidade incomparáveis.



Garantir a estabilidade térmica para um desempenho fiável
No mundo da eletrónica de alta frequência, a estabilidade térmica é primordial.com um coeficiente térmico de constante dielétrica baixo (-262 ppm/°C) que assegura um desempenho constante numa ampla gama de temperaturasEsta estabilidade térmica torna o RO3006 uma escolha ideal para ambientes exigentes, onde as flutuações de temperatura podem causar estragos em eletrônicos sensíveis.



Estabilidade dimensional: Manutenção da precisão nos projetos de alta frequência
A precisão é o nome do jogo no projeto de PCB de alta frequência, e o RO3006 também oferece nesta frente.com mudanças de dimensão dos eixos X e Y de apenas 0.27 mm/m e 0,15 mm/m, respectivamente, na condição A, de acordo com o IPC-TM-650 2.2Este nível de precisão dimensional garante que os circuitos de alta frequência mantenham as características de desempenho pretendidas,Mesmo diante de condições de produção e ambientais difíceis.



Compatibilidade sem chumbo: integração perfeita na fabricação moderna
No mundo eco-consciente de hoje, os processos de fabricação sem chumbo tornaram-se o padrão industrial.assegurar uma integração contínua e eliminar a necessidade de soluções alternativas dispendiosas ou personalizadas.

Aplicações versáteis: Potenciando a eletrônica de alta frequência


As características de desempenho excepcionais do RO3006 tornam-no um material versátil que encontra o seu caminho para uma ampla gama de aplicações de alta frequência.De antenas e circuitos de RF para sistemas de comunicação sem fios a circuitos digitais de alta velocidade para centros de dados e infraestruturas de telecomunicações, RO3006 é o parceiro de confiança para engenheiros e fabricantes que procuram empurrar os limites do que é possível no domínio da tecnologia de ponta.



Como gerente sênior de vendas, estou entusiasmado em trabalhar com os nossos clientes para liberar todo o potencial do RO3006 e ajudá-los a alcançar os seus objetivos de design com sucesso incomparável.Se estás pronto para levar a tua eletrónica de alta frequência a novos patamaresRO3006 é a solução que você estava esperando.
