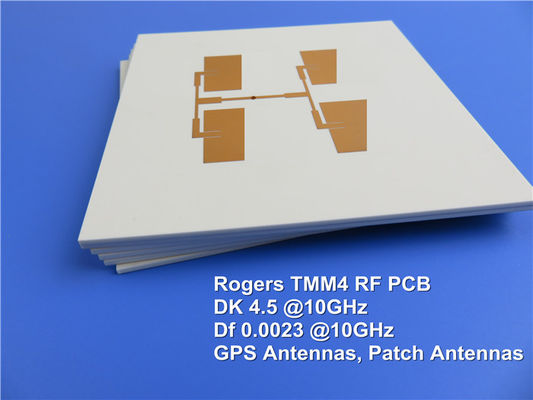

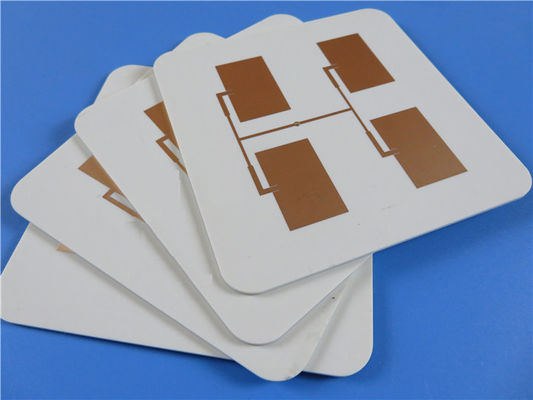

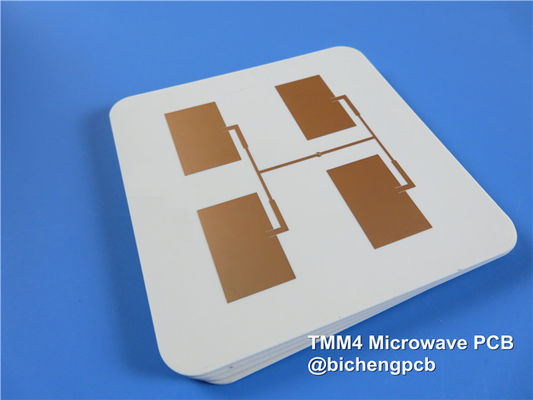

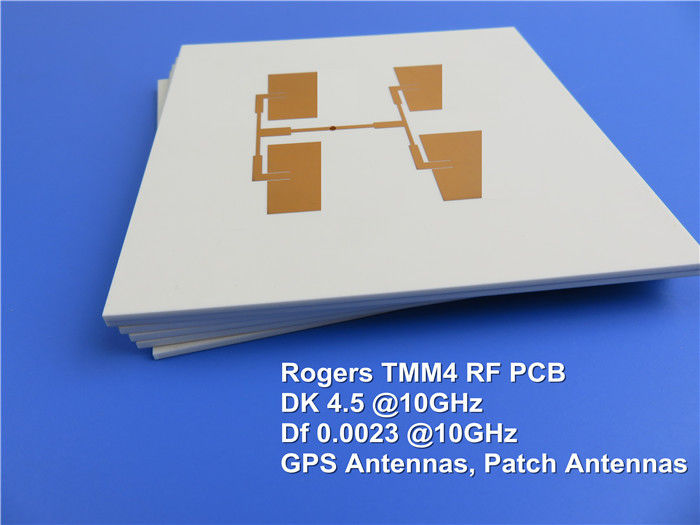

TMM4 Imersão de ouro Pcb para RF e microondas

Compreendendo o Rogers TMM4: Um material superior
O Rogers TMM4 é um material de microondas termo-resistente que combina os melhores atributos de laminados cerâmicos e tradicionais de PTFE.Designados especificamente para alta fiabilidade de revestimento através de buracos em aplicações de tira e micro-tirasO TMM4 é fabricado a partir de um composto polimérico cerâmico à base de hidrocarbonetos.Este material inovador oferece fortes propriedades mecânicas e resistência química excepcional sem as técnicas de produção especializadas muitas vezes necessárias para cerâmica e PTFE.

Características principais do PCB Rogers TMM4


1. Propriedades dielétricas
O PCB TMM4 apresenta uma constante dielétrica (Dk) de 4,5 ± 0,045 a 10 GHz, o que é essencial para uma transmissão eficaz do sinal.,Além disso, a constante dielétrica pode atingir até 4,7 na faixa de 8 GHz a 40 GHz, tornando-a extremamente versátil para várias aplicações de RF.

2. Fator de dissipação baixo
Com um fator de dissipação (Df) de 0,002 a 10 GHz, o PCB TMM4 minimiza a perda de energia durante a transmissão do sinal.Aumentar a eficiência global do sistema.

3Estabilidade térmica
O PCB TMM4 é capaz de suportar altas temperaturas, com uma temperatura de decomposição (Td) de 425 °C.Esta estabilidade térmica é vital para aplicações que podem sofrer estresse térmico significativoO material apresenta igualmente uma condutividade térmica de 0,7 W/mK, promovendo uma efetiva dissipação de calor.

4Coeficiente de expansão térmica (CTE)
Os valores de CTE para o PCB TMM4 são bem correspondidos ao cobre, com 16 ppm/K nos eixos X e Y e 21 ppm/K no eixo Z. Esta correspondência ajuda a evitar a deformação e a delaminação,assegurar um desempenho fiável em condições de temperatura variáveis.

Propriedades mecânicas e físicas


5Força mecânica
O PCB TMM4 possui fortes propriedades mecânicas, incluindo uma resistência de flexão de 15,91 kpsi e um módulo de flexão de 1,76 Mpsi.Estes atributos proporcionam durabilidade e resistência ao esforço mecânico, essencial para manter a integridade em ambientes exigentes.

6. Absorção de humidade
Com uma taxa de absorção de umidade de 0,07% para espessura de 0,050" e 0,18% para 0,125", o PCB TMM4 é altamente resistente às mudanças ambientais, o que é fundamental para manter o desempenho ao longo do tempo.

7Compatibilidade química
O PCB TMM4 é compatível com processos sem chumbo, tornando-o adequado para padrões de fabricação modernos.

Instalação e construção de PCB
Configuração: PCB rígido de duas camadas
Capa de cobre 1: 35 μm
Rogers TMM4 Core: 0,762 mm (30 mil)
Capa de cobre 2: 35 μm

Dimensões da placa: 192 mm x 115 mm (± 0,15 mm)
Traço/Espaço mínimo: 5/7 milis
Tamanho mínimo do buraco: 0,5 mm
Espessura do painel acabado: 0,8 mm
Peso de cobre acabado: 1 oz (1,4 mils) para as camadas externas
Espessura de revestimento: 20 μm
Revestimento de superfície: ouro de imersão
Mascaras de serigrafia e solda:
Tecido de seda superior: Branco
Tela de seda inferior: Nenhuma
Máscara de solda superior: Verde
Máscara de solda inferior: Nenhuma

Garantia da qualidade: 100% de ensaios elétricos realizados antes da expedição.

Aplicações típicas
O PCB Rogers TMM4 é versátil, tornando-o adequado para uma série de aplicações, incluindo:

Circuitos de RF e microondas
Outros aparelhos de som
Filtros e acopladores
Sistemas de comunicação por satélite
Antenas de sistemas de posicionamento global (GPS)
Antenas de parche
Outros aparelhos de televisão
Testadores de chips
