O PCB F4BTMS representa o mais recente avanço em materiais de alto desempenho, construindo sobre a base da série F4BTM.Este material atualizado incorpora uma quantidade significativa de cerâmica e utiliza ultra-fina, reforço de tecido de fibra de vidro ultrafinos, resultando em melhores características de desempenho.A série F4BTMS é capaz de substituir produtos estrangeiros similares com propriedades superiores..
A formulação inovadora minimiza a perda dielétrica e aumenta a estabilidade dimensional, reduzindo o efeito da fibra de vidro durante a propagação de ondas eletromagnéticas.Este avanço permite um uso de frequência mais elevado, maior resistência elétrica e melhor condutividade térmica.A série F4BTMS caracteriza-se igualmente por um excelente e baixo coeficiente de expansão térmica e por características de temperatura dielétrica estáveis., tornando-a uma escolha ideal para ambientes exigentes.
Características fundamentais
A série F4BTMS possui uma tolerância de constante dielétrica mínima e uma consistência excepcional de lote para lote.com uma frequência de transmissão de até 40 GHz,, que é essencial para aplicações sensíveis à fase.
Com um coeficiente de temperatura superior de constante dielétrica e perda, o material mantém a estabilidade de frequência e de fase dentro de uma faixa de temperatura de -55°C a 150°C.A sua excelente resistência à radiação garante que as propriedades dieléctricas e físicas permaneçam estáveis mesmo após a exposição à irradiação.
Além disso, a série F4BTMS apresenta baixo desempenho de desgaseamento, atendendo aos rigorosos requisitos de desgaseamento a vácuo para aplicações aeroespaciais.Os coeficientes mínimos de expansão térmica no XAs direções, Y e Z garantem estabilidade dimensional e conexões de cobre de buracos confiáveis.enquanto a sua baixa absorção de água aumenta ainda mais a sua fiabilidade.
| Material de PCB: |
PTFE, fibra de vidro ultra fina e ultra fina, cerâmica. |
| Designação (F4BTMS) |
F4BTMS |
DK (10GHz) |
DF (10 GHz) |
| F4BTMS220 |
2.2±0.02 |
0.0009 |
| F4BTMS233 |
2.33±0.03 |
0.0010 |
| F4BTMS255 |
2.55±0.04 |
0.0012 |
| F4BTMS265 |
2.65±0.04 |
0.0012 |
| F4BTMS294 |
2.94±0.04 |
0.0012 |
| F4BTMS300 |
3.0±0.04 |
0.0013 |
| F4BTMS350 |
3.5±0.05 |
0.0016 |
| F4BTMS430 |
4.3±0.09 |
0.0015 |
| F4BTMS450 |
4.5±0.09 |
0.0015 |
| F4BTMS615 |
6.15±0.12 |
0.0020 |
| F4BTMS1000 |
10.2±0.2 |
0.0020 |
| Número de camadas: |
PCB de lado único, PCB de lado duplo, PCB multicamadas, PCB híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura dielétrica |
0.09mm (3.5mil), 0.127mm (5mil), 0.254mm ((10mil),0.508mm ((20mil), 0.635mm ((25mil), 0.762mm ((30mil), 0.787mm ((31mil), 1.016mm ((40mil), 1.27mm ((50mil), 1.5mm ((59mil), 1.524mm ((60mil), 1.575mm ((62mil), 2.03mm ((80mil), 2.54mm ((100mil), 3.175mm ((125mil), 4.6 mm ((160 mil), 5,08mm ((200mil), 6,35mm ((250mil) |
| Tamanho do PCB: |
≤ 400 mm X 500 mm |
| Máscara de solda: |
Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: |
cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, ENEPIG, etc. |
Números do modelo
A série F4BTMS inclui vários números de modelo, cada um oferecendo diferentes constantes dielétricas:
- F4BTMS220 (Dk 2.2)
- F4BTMS233 (Dk 2.33)
- F4BTMS255 (Dk 2,55)
- F4BTMS265 (Dk 2.65)
- F4BTMS294 (Dk 2.94)
- F4BTMS300 (Dk 3.0)
- F4BTMS350 (Dk 3.5)
- F4BTMS430 (Dk 4.3)
- F4BTMS450 (Dk 4.5)
- F4BTMS615 (Dk 6.15)
- F4BTMS1000 (Dk 10.2)
Especificações

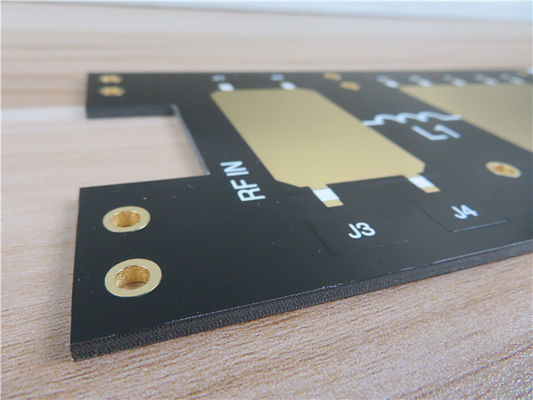

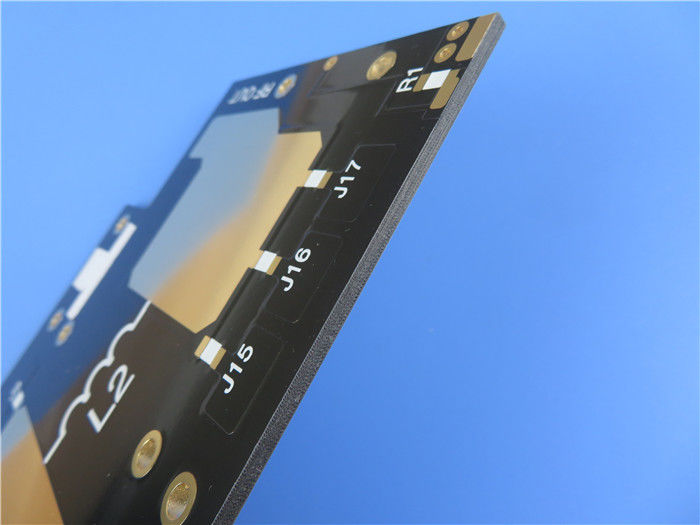

O empilhamento de PCB consiste em um projeto rígido de 2 camadas, com uma camada de cobre 1 de 35 μm, um núcleo Rogers F4BTMS1000 medindo 2,0 mm e uma camada de cobre 2 também a 35 μm.
As dimensões da placa são de 57 mm x 57 mm, com uma tolerância de +/- 0,15 mm. O espaço mínimo de traça é de 6/8 mils, enquanto o tamanho mínimo do buraco é de 0,4 mm.
Com uma espessura de placa fina de 2,1 mm e um peso de cobre acabado de 2 oz (2,8 mils) para as camadas externas, a placa é projetada para durabilidade.e o acabamento da superfície é ouro de imersão.
Cada PCB é submetido a um teste elétrico de 100% antes do envio para garantir a confiabilidade.
Padrões e disponibilidade
O PCB F4BTMS é fornecido com padrões de alta qualidade, com o tipo de arte sendo Gerber RS-274-X. Ele adere aos padrões de qualidade IPC-Classe-2, garantindo sua confiabilidade e desempenho.Este produto está disponível em todo o mundo, tornando-o acessível a várias aplicações.
Aplicações típicas
O PCB F4BTMS é ideal para uma ampla gama de aplicações, incluindo:
- Equipamento aeroespacial e de aviação
- Instalações espaciais e instalações de cabines
- Aplicações de microondas e RF
- Sistemas de radar, em especial em contextos militares
- Redes de alimentação para distribuição de sinais
- Antenas sensíveis a fases e antenas de matriz de fases
- Comunicações por satélite
Com as suas características avançadas e desempenho robusto, o PCB F4BTMS é uma escolha excepcional para aplicações eletrónicas de alta frequência e alta fiabilidade.
