Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | F4BM220 | Número de camadas: | 2-layer |
|---|---|---|---|
| Tamanho do PCB: | 45 mm x 62 mm = 1 PCS, +/- 0,15 mm | Espessura do PCB: | 1 milímetro |
| Peso de cobre: | 1 oz (1,4 ml) camadas exteriores | Revestimento de superfície: | Lata da imersão |
| Destacar: | PWB da lata da imersão,PCB de 1 mm,PCB verde Soldermask |
||

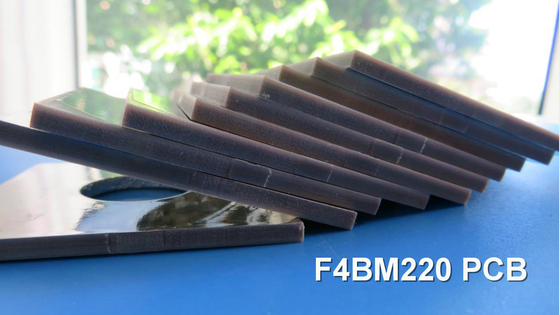

Os laminados F4BM220 da Wangling representam um avanço de ponta na tecnologia de PCB, fabricados com uma mistura meticulosa de tecido de fibra de vidro, resina de politetrafluoroetileno,e película de politetrafluoroetileno, o F4BM220 estabelece um novo padrão de desempenho e estabilidade elétrica. Com maior resistência ao isolamento e perda dielétrica reduzida, este PCB ultrapassa o seu antecessor, o F4B220,e é uma alternativa competitiva aos produtos estrangeiros no mercado.
Características principais:
Constante dielétrica (Dk): 2,2 a 10 GHz
Fator de dissipação: 0,001 a 10 GHz
Coeficiente de expansão térmica (CTE): eixo x 25 ppm/°C, eixo y 34 ppm/°C, eixo z 240 ppm/°C (-55°C a 288°C)
Baixo coeficiente térmico de Dk: -142 ppm/°C (-55°C a 150°C)
Absorção de umidade: ≤ 0,08%
Combustibilidade: UL-94 V0
| Capacidade de PCB (F4BM) | |||
| Material de PCB: | Laminados revestidos de cobre de tecido de fibras de vidro de PTFE | ||
| Designação (F4BM) | F4BM | DK (10GHz) | DF (10 GHz) |
| F4BM217 | 2.17±0.04 | 0.0010 | |
| F4BM220 | 2.20±0.04 | 0.0010 | |
| F4BM233 | 2.33±0.04 | 0.0011 | |
| F4BM245 | 2.45±0.05 | 0.0012 | |
| F4BM255 | 2.55±0.05 | 0.0013 | |
| F4BM265 | 2.65±0.05 | 0.0013 | |
| F4BM275 | 2.75±0.05 | 0.0015 | |
| F4BM294 | 2.94±0.06 | 0.0016 | |
| F4BM300 | 3.00±0.06 | 0.0017 | |
| Número de camadas: | PCB de lado único, PCB de lado duplo, PCB multicamadas, PCB híbrido | ||
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
| Espessura dielétrica (ou espessura global) | 0.127mm (dielectrico), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| Tamanho do PCB: | ≤ 400 mm X 500 mm | ||
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. | ||
| Revestimento da superfície: | cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, ENEPIG, etc. | ||
Este empilhamento de PCB é constituído por duas camadas de cobre de espessura de 35 μm cada, separadas por um núcleo F4BM220 de 1,00 mm. As dimensões do painel são definidas com precisão em 45 mm x 62 mm com uma tolerância de ±0,15 mm,adequado para várias aplicações compactasOs requisitos mínimos de rastreamento/espaçamento são de 4/7 mil, com um tamanho mínimo de buraco de 0,3 mm, facilitando projetos de circuitos complexos.
Uma espessura de placa fina de 1,1 mm, um peso de cobre de 1 oz (1,4 mil) nas camadas externas e uma espessura de revestimento de 20 μm contribuem para a construção robusta deste PCB.O acabamento da superfície é obtido com estanho de imersãoAntes da expedição, cada PCB é submetido a 100% de testes elétricos para garantir a qualidade e confiabilidade.
Fornecido no formato Gerber RS-274-X e aderindo aos padrões de qualidade IPC-Classe-2, o PCB rígido de 2 camadas F4BM220 está disponível em todo o mundo.
Aplicações típicas:
Sistemas de microondas, RF e radar
Transformadores de fase
Aparelhos de distribuição de energia, acopladores, combinadores
Redes de alimentação
Antenas sensíveis à fase, antenas de matriz em fase
Comunicações por satélite
Antenas de estações de base
