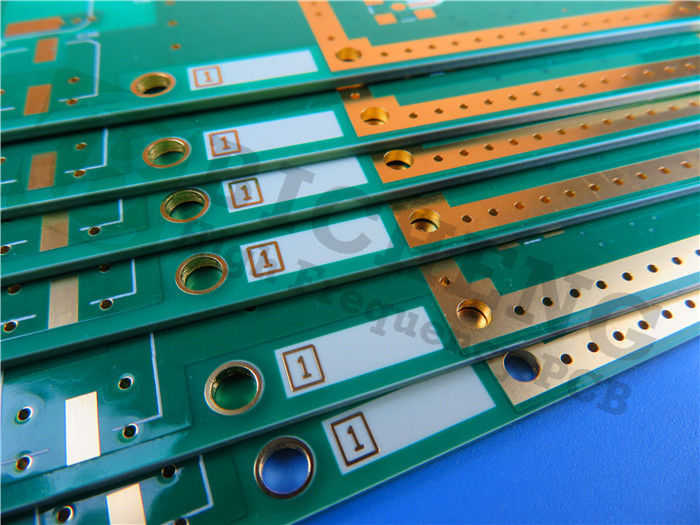

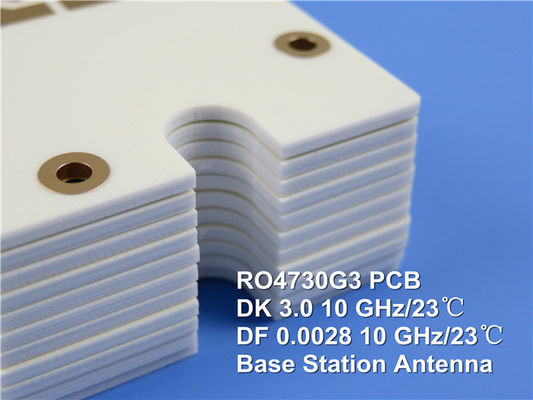

60mil RO4730G3 PCB Circuito de dois lados para antenas de estações de base celulares

Apresentando o Rogers RO4730G3 PCB, uma solução de última geração concebida para aplicações de antenas de alto desempenho.Este laminado de hidrocarbonetos/cerâmica/vidro tecido é uma alternativa fiável e rentável aos materiais tradicionais à base de PTFE, tornando-a uma escolha ideal para os projetos de circuitos modernos.

Características fundamentais
- Constante dielétrica (Dk): 3,0 ± 0,05 a 10 GHz
- Fator de dissipação: 0,0028 a 10 GHz
- Coeficiente térmico de Dk: 34 ppm/°C
- Coeficiente de expansão térmica: correspondente ao cobre (x: 15,9 ppm/°C, y: 14,4 ppm/°C, z: 35,2 ppm/°C)
- Temperatura de transição do vidro (Tg): > 280 °C
- Temperatura de decomposição (Td): 411 °C (TGA)
- Conductividade térmica: 0,45 W/mK

Benefícios
- Dieléctrico de baixa perda: garante uma intermodulação passiva reduzida (PIM) e uma baixa perda de inserção.
- Construção leve: 30% mais leve que os laminados de PTFE/vidro, aumentando a flexibilidade do projecto.
- Alto Tg e baixo eixo Z CTE: oferece compatibilidade de montagem automatizada e versatilidade de projeto.
- Desempenho de circuito consistente: um baixo TCDk (< 40 ppm/°C) garante uma operação fiável.
- Amigável ao ambiente: totalmente compatível com processos sem chumbo e compatível com a RoHS.

Especificações de PCB
- Empilhadeira: PCB rígido de 2 camadas

- Camada de cobre 1: 35 μm
- Material do núcleo: Rogers RO4730G3, 1.524 mm (60 mil)
- Camada de cobre 2: 35 μm

- Dimensões do quadro: 158 mm x 127 mm (± 0,15 mm)
- Traça/Espaço: Mínimo de 4/6 milis
- Tamanho do buraco: mínimo 0,3 mm
- Espessura do painel acabado: 1,6 mm
- Peso de cobre acabado: 1 oz (1,4 ml) nas camadas exteriores
- Espessura de revestimento: 20 μm
- Revestimento de superfície: ENEPIG (Nickel Electroless Palladium Electroless e ouro de imersão)
- Silkscreen: parte superior branca, sem fundo; máscara de solda azul em cima, sem fundo
- Ensaios elétricos: 100% de ensaios elétricos antes da expedição

Arte e Qualidade
- Tipo de ilustração: Gerber RS-274-X
- Padrão de qualidade: IPC-Classe-2
- Disponibilidade: em todo o mundo

Aplicações
O PCB Rogers RO4730G3 é particularmente adequado para:

- Antenas da Estação Base Celular

Desbloqueio de desempenho: O Rogers RO4730G3 PCB para antenas modernas

No mundo da eletrónica em rápida evolução, a procura de placas de circuito impresso (PCB) de alto desempenho é primordial.com uma tensão de até 20 V,.

Características principais do RO4730G3

O PCB Rogers RO4730G3 possui propriedades dielétricas impressionantes, incluindo uma constante dielétrica (Dk) de 3,0 ± 0,05 a 10 GHz e um baixo fator de dissipação de 0.0028Estas características garantem perdas de energia mínimas durante a transmissão do sinal, tornando-o ideal para comunicações de alta frequência.com uma temperatura de transição de vidro (Tg) superior a 280 °C, o RO4730G3 pode suportar ambientes térmicos adversos sem comprometer a sua integridade.

Compreensão da estabilidade térmica

A estabilidade térmica é crucial no projeto de PCB, especialmente para aplicações de antena.que sublinha ainda mais a sua fiabilidade em situações exigentesEm combinação com o cobre, o coeficiente de expansão térmica (CTE) minimiza o estresse térmico, garantindo desempenho e durabilidade a longo prazo.

Vantagens do dielétrico de baixa perda

Uma das vantagens mais significativas do Rogers RO4730G3 é o seu dieléctrico de baixa perda, o que leva a uma redução da Intermodulação Passiva (PIM) e baixa perda de inserção.Isto resulta numa maior integridade do sinal, crítico para aplicações como as antenas de estações de base celulares.Ao utilizar uma construção leve, aproximadamente 30% mais leve do que os laminados normais de PTFE/vidro, o RO4730G3 oferece um desempenho excepcional sem o peso adicional..

Flexibilidade e compatibilidade do projeto

Com um baixo CTE do eixo Z inferior a 30 ppm/°C, o PCB RO4730G3 permite uma maior flexibilidade de projeto.tornando-se uma escolha atraente para designers que procuram otimizar tanto o desempenho quanto a eficiência de custoO sistema de resina termo-resistente especialmente formulado aumenta a facilidade de fabricação, mantendo uma elevada fiabilidade.

Considerações ambientais: uma opção sustentável

Numa era em que a sustentabilidade é primordial, o PCB Rogers RO4730G3 brilha como uma escolha ecológica.fornecendo uma solução responsável para as demandas electrónicas modernasEste compromisso com a gestão ambiental garante que os designers possam alcançar um elevado desempenho sem comprometer a sustentabilidade.

Aplicações dos PCBs Rogers RO4730G3

A versatilidade do Rogers RO4730G3 torna-o adequado para uma ampla gama de aplicações, particularmente no setor de telecomunicações.De antenas de estações-base celulares a aplicações RFID e sem fio, as suas propriedades únicas permitem um desempenho fiável em vários cenários de alta frequência.

Conclusão: O futuro da tecnologia das antenas

À medida que olhamos para o futuro da tecnologia de PCB, o Rogers RO4730G3 PCB representa um avanço significativo para o design de antena.,A utilização de dispositivos eletrónicos de última geração é um dos principais desafios da indústria.
