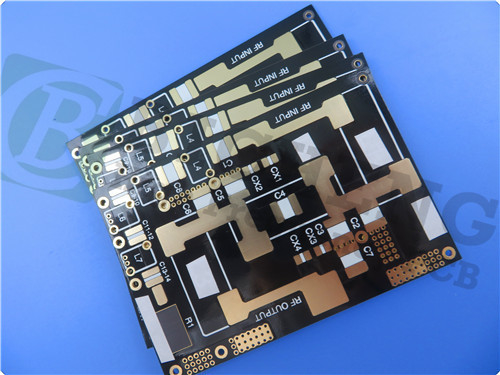

F4BM300 PCB 2 camada 1.524mm imersão de estanho placa acabada

No cenário em constante evolução da fabricação electrónica, a procura de placas de circuito impresso (PCB) de alto desempenho nunca foi tão grande.Os engenheiros e projetistas precisam de materiais que não só cumpram critérios rigorosos de desempenho, mas também oferecem confiabilidade e versatilidade para várias aplicações.O PCB F4BM300 de Wangling® é um laminado inovador que define um novo padrão na indústria. Vamos aprofundar as características específicas, benefícios e aplicações do PCB F4BM300,demonstrando por que é uma escolha essencial para os projetos eletrónicos modernos.

Composição avançada do material

O laminado F4BM300 é meticulosamente fabricado a partir de uma combinação cientificamente formulada de tecido de fibra de vidro, resina de politetrafluoroetileno (PTFE) e filme de PTFE.Esta formulação única melhora o desempenho elétrico em comparação com o seu antecessorAs principais vantagens incluem perda dieléctrica menor, maior resistência ao isolamento e melhor estabilidade térmica.O F4BM300 oferece uma vantagem competitiva em termos de qualidade e custo-eficácia.

Comparação com o F4BME300

Embora o F4BM300 compartilhe a mesma camada dielétrica que o F4BME300, os dois diferem em suas combinações de folha de cobre.que o tornam adequado para aplicações que não exigem desempenho de Intermodulação Passiva (PIM)Em contraste, o F4BME300 é emparelhado com folha de cobre tratada reversa (RTF), que fornece excelente desempenho PIM, controle de linha mais preciso e perda de condutor reduzida.Esta flexibilidade permite aos engenheiros escolher o melhor laminado com base nas suas necessidades específicas de aplicação.

Performance elétrica

O F4BM300 possui características elétricas impressionantes:
- Constante dielétrica (Dk): 3,0 a 10 GHz, garantindo uma transmissão eficiente do sinal.
- Fator de dissipação: 0,0017 a 10 GHz, minimizando a perda de energia.
- Coeficiente térmico de Dk: -80 ppm/°C, proporcionando estabilidade nas flutuações de temperatura.
- Absorção de humidade: ≤ 0,08%, garantindo a fiabilidade em ambientes úmidos.
- Classificação de inflamabilidade: UL-94 V0, que atende a padrões de segurança rigorosos.

Construção e dimensões

Este PCB apresenta um projeto rígido de duas camadas, composto por:


- Camada de cobre 1: 35 μm
- F4BM300 Core: 1.524 mm
- Camada de cobre 2: 35 μm

O quadro acabado tem uma espessura de 1,6 mm e adere a tolerâncias dimensionais precisas.tornando-o adequado para projetos complexosO traço/espaço mínimo é de 5/5 mil, e o tamanho mínimo do buraco é de 0,4 mm, permitindo um encaminhamento complexo.

Garantia da qualidade

A qualidade é primordial na fabricação de PCB, e o F4BM300 não é exceção.garantir que cumpre os elevados padrões esperados pelos nossos clientesEste PCB cumpre as normas IPC-Classe 2, garantindo a sua fiabilidade numa ampla gama de aplicações.

Aplicações versáteis

O PCB F4BM300 foi concebido para uma variedade de aplicações exigentes, incluindo:

- Sistemas de microondas, RF e radar: a sua baixa perda e alta estabilidade tornam-no ideal para aplicações de alta frequência.


- Mudanças de fase e divisores de potência: o controlo dieléctrico preciso do laminado é crucial para uma gestão eficaz do sinal.


- Redes de alimentação e sistemas de antenas: Ideal para antenas sensíveis à fase e para antenas de matriz em fases, garantindo um desempenho óptimo.


- Comunicações por satélite: a sua fiabilidade em condições extremas torna-o adequado para aplicações aeroespaciais.


- Antenas da Estação Base: o seu design robusto suporta a crescente procura de infra-estruturas de telecomunicações.

Conclusão

O PCB F4BM300 representa um avanço significativo na tecnologia de laminados, combinando propriedades elétricas superiores com uma estabilidade dimensional excepcional.Sua versatilidade e confiabilidade tornam-na uma excelente escolha para engenheiros e designers que buscam soluções de alto desempenho em várias aplicaçõesÀ medida que o panorama electrónico continua a evoluir, o F4BM300 posiciona-se como um parceiro fiável para a inovação e o sucesso.

Para mais informações sobre o PCB F4BM300 e qualquer consulta para este PCB, por favor contacte a nossa equipa de vendas.Estamos empenhados em fornecer-lhe produtos de alta qualidade e apoio para as suas necessidades de projeto eletrônico.
