Tu-865 PCB de dois lados 10 OZ Heavy Copper Circuit Board rígido

TU-865 PCB Double-Sided 10 OZ Heavy Copper Rigid Circuit Board
TU-865 PCB Double-Sided 10 OZ Heavy Copper Rigid Circuit Board

Imagem Grande :  Tu-865 PCB de dois lados 10 OZ Heavy Copper Circuit Board rígido

Detalhes do produto:
Condições de Pagamento e Envio:
Minimum Order Quantity: 1PCS
Preço: USD9.99-99.99/PCS
Packaging Details: Vacuum bags+Cartons
Delivery Time: 8-9 working days
Payment Terms: T/T
Supply Ability: 5000PCS per month
Descrição de produto detalhada
PCB Material: TU-865 (halogen-free, high Tg) Layer Count: 2-layer
PCB Thickness: 3.0mm ±10% Solder Mask: Green
Silkscreen: White Surface Finish: ENIG (Electroless Nickel Immersion Gold)
Destacar:

Tabela de circuito rígido de dois lados

,

Tubo de circuito rígido TU-865

,

10 OZ PCB

No mundo da eletrónica em constante evolução, a fiabilidade e o desempenho não são negociáveis.laminado de alto desempenho concebido para se destacar nos ambientes mais exigentesEste PCB é projetado para oferecer um desempenho elétrico excepcional, estabilidade térmica e resiliência ambiental, tornando-o a escolha ideal para uma ampla gama de aplicações.



Visão geral do produto
O nosso PCB de 2 camadas é construído para atender aos mais altos padrões de qualidade e confiabilidade.



Tipo de placa: PCB rígido de duas camadas

Material: TU-865 (sem halogênio, com elevado Tg)

Máscara de solda: Ambos os lados, verde

Impressão em serigrafia: lado superior, branco

Revestimento de superfície: ENIG (Ouro de imersão em níquel sem eletricidade)

Espessura da placa: 3,0 mm ± 10%

Tamanho do painel: 120 mm x 210 mm (1 peça por painel)

Tamanho mínimo do buraco: 0,4 mm

Espessura da máscara de solda: 100 μm

Largura/espaçamento da pista: 600 μm (mínimo)



Empilhamento de PCB
O empilhamento deste PCB foi meticulosamente concebido para garantir um desempenho óptimo:



Camada superior: 350 μm de cobre

Núcleo: TU-865, 3000μm (conforme à norma IPC-4101/24)

Camada inferior: 350 μm de cobre



Esta estrutura robusta garante excelente integridade do sinal, gestão térmica e estabilidade mecânica.

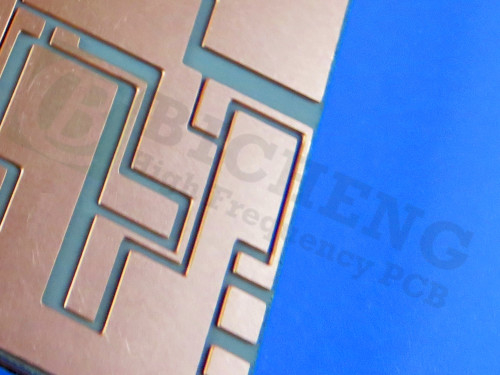

Tu-865 PCB de dois lados 10 OZ Heavy Copper Circuit Board rígido 0



Porquê material TU-865?
O TU-865 é um revolucionário nos materiais de PCB, oferecendo uma combinação única de alta confiabilidade e desempenho elétrico superior.



Alta temperatura de transição do vidro (Tg): 200°C (DSC) e 185°C (TMA), garantindo estabilidade em altas temperaturas.



Baixa constante dielétrica: 4,4 @ 10 GHz, minimizando a perda de sinal e aumentando a integridade do sinal.



Fator de Dissipação Baixo: 0,014 @ 10 GHz, reduzindo a perda de energia em aplicações de alta frequência.



Resistência à humidade: 0,13%, garantindo a fiabilidade em ambientes úmidos.



Compatibilidade de processamento livre de chumbo: satisfaz os requisitos modernos de fabricação.



Capacidade anti-CAF: impede a formação de filamentos anódicos condutores, aumentando a confiabilidade a longo prazo.



Amigável ao ambiente: sem halogênio, alinhado com os padrões ambientais globais.



Características principais deste PCB
Estabilidade térmica excepcional: Resiste a ciclos térmicos severos, tornando-o ideal para aplicações de alta temperatura.



Desempenho elétrico superior: baixa constante dielétrica e fator de dissipação garantem perda mínima de sinal.



Propriedades mecânicas robustas: Excelente estabilidade dimensional e resistência à umidade para um desempenho confiável em condições adversas.



Conformidade com o ambiente: o material sem halogênio apoia processos de fabrico ecológicos.



Alta confiabilidade: a capacidade anti-CAF e a compatibilidade sem chumbo garantem durabilidade a longo prazo.



Aplicações
Este PCB foi concebido para indústrias que exigem alta fiabilidade e desempenho em condições difíceis:



Automóvel: Ideal para unidades de controle do motor, sensores e sistemas de infoentretenimento que exigem durabilidade e estabilidade térmica.



Telecomunicações e estações de base: assegura a transmissão estável e a fiabilidade do sinal em aplicações de alta frequência.



Servidores e Data Centers: Oferece desempenho consistente sob altas cargas de trabalho e estresse térmico.



Eletrônicos industriais: adequados para ambientes adversos, incluindo automação de fábricas e eletrônicos de potência.



Disponibilidade mundial
O nosso PCB de 2 camadas com material TU-865 está disponível em todo o mundo, garantindo que você possa acessar PCBs de alta qualidade e confiáveis, não importa onde as suas operações estejam localizadas.



Por que escolher-nos?
Qualidade intransigente: conforme com as normas IPC-Classe 2, garantindo a fiabilidade e o desempenho.



Materiais avançados: o TU-865 oferece propriedades térmicas, elétricas e ambientais excepcionais.



Soluções personalizadas: adaptadas para atender aos seus requisitos de design e aplicação específicos.



Apoio global: Entrega e assistência técnica fiáveis em todo o mundo.



Conclusão
O nosso PCB de 2 camadas com material TU-865 é a solução perfeita para indústrias que exigem alta confiabilidade, desempenho superior e conformidade ambiental.Se você está desenvolvendo sistemas automotivos, infra-estrutura de telecomunicações, ou eletrônicos industriais, esta PCB oferece a durabilidade e desempenho que você precisa para ter sucesso.



Entre em contacto connosco hoje para saber mais ou solicitar um orçamento!
