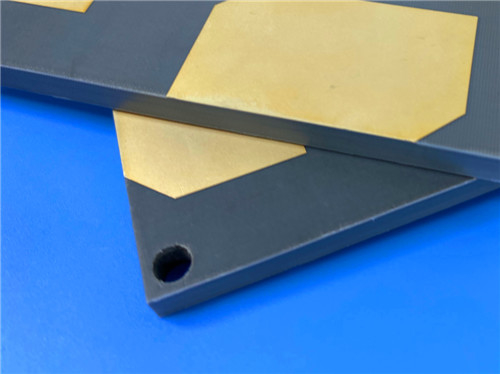

F4BTMS1000 PCB 4-camada 12,9 mm HASL placa de circuito

Estamos entusiasmados em anunciar a chegada do nosso PCB F4BTMS1000 recém-vendido,uma solução de ponta concebida para satisfazer os requisitos mais exigentes de aplicações de alta frequência e alta fiabilidadeConstruído com o material avançado da série F4BTMS, este PCB é projetado para oferecer um desempenho excepcional, durabilidade e estabilidade térmica, tornando-o a escolha ideal para aeroespacial, radar,e comunicações por satélite.

Por que escolher o PCB F4BTMS1000?
O PCB F4BTMS1000 não é apenas mais uma placa de circuito, é um salto tecnológico para a frente.

Perda de sinal ultra-baixa: com uma constante dielétrica (Dk) de 10,2 @ 10GHz e um fator de dissipação (Df) de 0,0020 @ 10GHz, garante uma atenuação mínima do sinal e uma integridade superior do sinal.

Gerenciamento térmico excepcional: uma condutividade térmica de 0,81 W/mK permite uma dissipação de calor eficiente, reduzindo os pontos quentes e aumentando a confiabilidade do dispositivo.

Estabilidade dimensional excepcional: baixos valores de CTE (16/18/32 ppm/°C) garantem a fiabilidade numa ampla gama de temperaturas (-55°C a 288°C).

Baixa absorção de umidade: 0,03% de absorção de umidade torna-o ideal para ambientes duros e úmidos.

Propriedades mecânicas robustas: a folha de cobre RTF reduz a perda de condutor e fornece excelente resistência à casca, garantindo durabilidade e desempenho.

Principais especificações
Dimensões da placa: 145 mm x 145 mm, com uma espessura de 12,9 mm.

Número de camadas: PCB rígido de 4 camadas.

Peso de cobre: 1 oz (35 μm) para as duas camadas internas e externas.

Revestimento de superfície: HASL (Hot Air Solder Leveling) para uma soldagem fiável.

Trace/Space: 5/7 mils, permitindo roteamento de alta densidade.

Via espessura de revestimento: 20 μm, garantindo durabilidade e condutividade.

Testes rigorosos: 100% de testes elétricos garantem a fiabilidade antes da expedição.

Aplicações que exigem excelência
O PCB F4BTMS1000 foi concebido para indústrias onde o desempenho e a fiabilidade são críticos:

Comunicações aeroespaciais e por satélite: garante uma operação fiável no equipamento espacial e de cabina, mesmo em condições extremas.

Radar e sistemas militares: fornece precisão e durabilidade em radares e antenas de matriz em fase, apoiando operações de missão crítica.

Sistemas de microondas e RF: fornece transmissão de sinal estável em ambientes de alta frequência, garantindo um desempenho ideal.

Redes de alimentação e antenas: Suporta encaminhamento de sinal complexo com perda mínima, aumentando a eficiência geral do sistema.

Porquê a série F4BTMS?
Desempenho inigualável: Ideal para aplicações de alta frequência e alta potência.

Confiabilidade em condições extremas: Perfeito para sistemas aeroespaciais, militares e de satélites.

Disponibilidade global: Acessível em todo o mundo, garantindo uma integração perfeita nos seus projetos.

Sustentabilidade: livre de halogênios e respeitosa do ambiente, alinhada com os padrões mundiais.

O futuro dos PCB de alto desempenho

O PCB F4BTMS1000 é mais do que um material, é um exemplo do poder da inovação.Este material estabelece uma nova referência para aplicações de alta frequência e alta fiabilidade..

Quer esteja a projetar a próxima geração de sistemas aeroespaciais, tecnologia de radar ou comunicações por satélite, o PCB F4BTMS1000 oferece o desempenho necessário, fiabilidade,e durabilidade para o sucesso.

Atualize seus projetos com o PCB F4BTMS1000
Está pronto para experimentar o futuro dos PCBs de alto desempenho?
