RO4003C PCB 2 camada 12mil Rogers placa de circuito ENEPIG finalizado

RO4003C PCB 2 Layer 12mil Rogers Circuit Board ENEPIG Finished
RO4003C PCB 2 Layer 12mil Rogers Circuit Board ENEPIG Finished

Imagem Grande :  RO4003C PCB 2 camada 12mil Rogers placa de circuito ENEPIG finalizado

Detalhes do produto:
Condições de Pagamento e Envio:
Minimum Order Quantity: 1PCS
Preço: USD9.99-99.99/PCS
Packaging Details: Vacuum bags+Cartons
Delivery Time: 8-9 working days
Payment Terms: T/T
Supply Ability: 5000PCS per month
Descrição de produto detalhada
PCB Material: Rogers 4003C Core - 0.305 mm (12mil) Layer Count: 2-layer
PCB Thickness: 0.4mm Solder Mask: Green
Silkscreen: White Surface Finish: Electroless Nickle Electroless Palladium Immersion Gold (ENEPIG)
Destacar:

RO4003C PCB

,

12 mil Rogers PCB Board

,

ENEPIG acabado Rogers PCB Board

Temos o prazer de apresentar o nosso PCB recém-vendido com laminados Rogers RO4003C 12 mil.Os laminados Rogers RO4003C se destacam como uma escolha superior para engenheiros e designers que buscam desempenho elétrico excepcional e fabricabilidadeProjetados para aplicações sensíveis ao desempenho e de alto volume, os materiais RO4003C combinam as propriedades elétricas do PTFE/vidro tecido com a facilidade de processamento do epoxi/vidro,tornando-os uma solução ideal para uma ampla gama de indústrias.



Principais características do PCB RO4003C


Desempenho elétrico excepcional
Constante dielétrica (Dk): 3,38 ± 0,05 a 10 GHz

Fator de dissipação: 0,0027 a 10 GHz, 0,0021 a 2,5 GHz

A baixa perda e o controle rigoroso das propriedades dielétricas garantem uma integridade superior do sinal, tornando-o perfeito para aplicações de alta frequência.



Estabilidade térmica
Conductividade térmica: 0,71 W/m/°K

Coeficiente térmico da constante dielétrica: +40 ppm/°C

O alto Tg (> 280°C ou 536°F) garante um desempenho estável em uma ampla gama de temperaturas, mesmo em ambientes de choque térmico severo.



Estabilidade dimensional
CTE no eixo X: 11 ppm/°C, CTE no eixo Y: 14 ppm/°C, CTE no eixo Z: 46 ppm/°C

Compare com a expansão térmica do cobre, garantindo excelente estabilidade dimensional e qualidade confiável do orifício revestido.



Baixa absorção de umidade
Absorção de humidade: 0,06%

Esta baixa taxa de absorção de umidade aumenta a fiabilidade em ambientes úmidos ou exigentes.



Fabricação econômica
Processos como o FR-4, eliminando a necessidade de tratamentos especiais através de buracos ou procedimentos de manuseio.

Com preços competitivos em comparação com os laminados convencionais de microondas.



RO4003C Valor típico
Imóveis RO4003C Direção Unidades Condição Método de ensaio
Constante dielétrica,εProcesso 3.38±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho 3.55 Z   8 a 40 GHz Método de comprimento de fase diferencial
Factor de dissipação 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Coeficiente térmico de ε +40 Z ppm/°C -50°C a 150°C IPC-TM-650 2.5.5.5
Resistividade de volume 1.7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistividade de superfície 4.2 x 109   COND A IPC-TM-650 2.5.17.1
Força elétrica 31.2 ((780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Módulo de tração 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 produção ASTM D 638
Resistência à tração 139 ((20.2)
100 ((14.5)
X
Y
MPa (ksi) NT1 produção ASTM D 638
Força flexural 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Estabilidade dimensional < 0.3 X, Y mm/m
(mil/ polegada)
depois de etch+E2/150°C IPC-TM-650 2.4.39A
Coeficiente de expansão térmica 11
14
46
X
Y
Z
ppm/°C -55°C a 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA A IPC-TM-650 2.4.24.3
Td 425   °C TGA   ASTM D 3850
Conductividade térmica 0.71   W/M/oK 80°C ASTM C518
Absorção de umidade 0.06   % 48 horas de imersão 0.060"
temperatura da amostra 50°C
ASTM D 570
Densidade 1.79   gm/cm3 23°C ASTM D 792
Força da casca de cobre 1.05
(6.0)
  N/mm
(pli)
Depois da solda, flutuar 1 oz.
Folha EDC
IPC-TM-650 2.4.8
Inflamabilidade N/A       UL 94
Processo sem chumbo compatível - Sim, sim.



Detalhes da construção do PCB
Este PCB rígido de 2 camadas que utiliza o núcleo Rogers RO4003C foi projetado para atender aos mais altos padrões de qualidade e desempenho:

Dimensões da placa: 50 mm x 70 mm (± 0,15 mm)



Capa empilhada:

Capa de cobre 1: 35 μm

Rogers RO4003C Core: 0,305 mm (12 mil)

Capa de cobre 2: 35 μm

Traça/Espaço: 5/5 mils (mínimo)

Tamanho do buraco: 0,25 mm (mínimo)

Espessura do painel acabado: 0,4 mm

Revestimento de superfície: Níquel sem elétrons Ouro de imersão de paládio sem elétrons (ENEPIG)

Máscara de solda: superior Verde, inferior Nenhuma

Tela de seda: de cima Branco, de baixo Nenhum

Garantia da qualidade: 100% de ensaios eléctricos antes da expedição, em conformidade com as normas IPC-Classe 2.

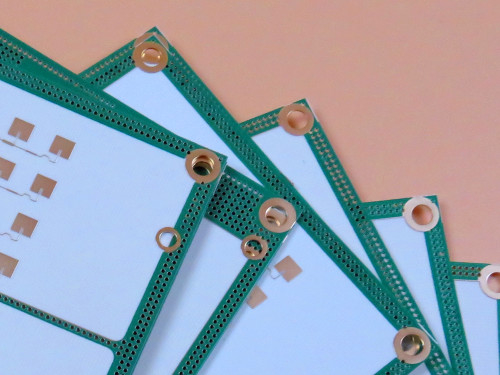

RO4003C PCB 2 camada 12mil Rogers placa de circuito ENEPIG finalizado 0



Por que escolher PCB RO4003C?
Ideal para construções de placas de várias camadas (MLB)
A estabilidade térmica e dimensional do RO4003C o torna perfeito para placas multicamadas dielétricas mistas, garantindo um desempenho confiável em projetos complexos.



Aplicações de alto volume
Projetados para aplicações sensíveis ao desempenho, os PCB RO4003C são adequados para produção em grande volume sem comprometer a qualidade ou o custo.



Disponibilidade mundial
Os nossos PCB RO4003C estão disponíveis em todo o mundo, garantindo a entrega e suporte oportunos para os seus projetos.



Aplicações típicas
Os PCBs Rogers RO4003C são amplamente utilizados em indústrias que exigem desempenho e confiabilidade de alta frequência, incluindo:



Antenas e amplificadores de potência de estações de base celulares

Etiquetas de identificação de RF

Radar e sensores automotivos

LNB's para Satélites de Transmissão Direta



Qualidade e Confiabilidade
Os PCBs RO4003C são fabricados para atender aos padrões IPC-Classe-2, garantindo alta confiabilidade e desempenho.Você pode confiar que cada placa atenda às suas especificações exatas.



Obtenha uma Cotação Hoje!
Quer estejam a projetar para sistemas de telecomunicações, automóveis ou satélites, os PCBs Rogers RO4003C oferecem a combinação perfeita de desempenho, fiabilidade e custo-benefício.Contacte-nos hoje para discutir os seus requisitos e solicitar um orçamentoDeixe-nos ajudá-lo a dar vida aos seus desenhos de alta frequência com laminados RO4003C!
