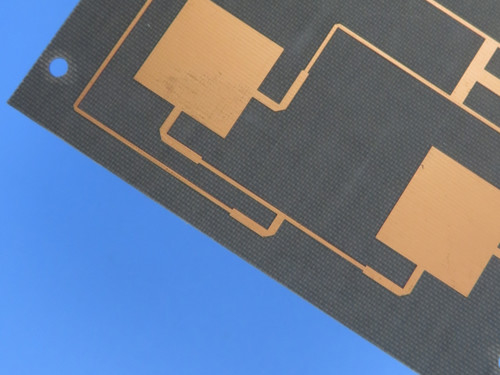

F4BTMS1000 PCB de dois lados 0,508 mm OSP finalizado

Introduzindo o F4BTMS1000, uma placa de circuito impresso de dupla camada de última geração (PCB) meticulosamente concebida para aplicações de alto desempenho em setores como aeroespacial, telecomunicações,e eletrónica avançadaEste PCB utiliza tecnologia de material de ponta e processos de fabrico superiores, garantindo uma fiabilidade excepcional e um desempenho adaptado às exigências rigorosas da tecnologia moderna.

Principais especificações

- Material de base: F4BTMS1000, um material composto avançado


- Número de camadas: 2 camadas, proporcionando um design compacto


- Dimensões da placa: 85 mm x 40 mm (com uma tolerância de ± 0,15 mm)


- Traço e espaço mínimos: 4 mil por 4 mil, permitindo desenhos complexos


- Tamanho mínimo do buraco: 0,3 mm, com capacidade para uma variedade de componentes


- Espessura do painel acabado: 0,6 mm, garantindo a robustez


- Peso de cobre acabado: 1 oz (1,4 mils) nas camadas exteriores para condutividade ideal


- Via espessura de revestimento: 20 μm, aumentando a durabilidade


- Finalização superficial: OSP (conservante orgânico de soldabilidade), que promove a soldabilidade


- Silkscreen: Nenhuma na superfície superior e inferior para um acabamento limpo


- Máscara de solda: nenhuma tanto em cima como em baixo, permitindo aplicações personalizadas


- Ensaios elétricos: são realizados 100% de ensaios elétricos antes da expedição para garantir a qualidade

Empilhamento de PCB

A construção do F4BTMS1000 apresenta um empilhamento preciso:

- Camada de cobre 1: 35 μm que proporciona excelente condutividade
- Núcleo (F4BTMS1000): 0,508 mm (20 mil), garantindo a integridade estrutural
- Capa de cobre 2: 35 μm, proporcionando um desempenho consistente

Garantia da qualidade

O PCB F4BTMS1000 adere aos padrões de qualidade IPC-Classe 2, garantindo que atenda aos mais altos níveis de confiabilidade e desempenho.Este PCB está pronto para ser implantado no seu próximo projeto inovador.

Características avançadas do material

O F4BTMS1000 é construído a partir da série F4BTMS, que apresenta avanços significativos na formulação do material.que produzem melhores características de desempenho, tais como::

- Alta constante dielétrica (Dk): 10,2 a 10 GHz, ideal para aplicações de alta frequência


- Factor de dissipação baixo: 0,0020 a 10 GHz e 0,0023 a 20 GHz, minimizando a perda de energia


- Expansão térmica controlada (CTE): 16 ppm/°C (eixo x), 18 ppm/°C (eixo y) e 32 ppm/°C (eixo z), proporcionando estabilidade em todas as faixas de temperatura


- Conductividade térmica excepcional: 0,81 W/mk, aumentando a dissipação de calor


- Absorção mínima de umidade: 0,03%, garantindo a fiabilidade em ambientes úmidos

Aplicações

Estas características notáveis tornam o F4BTMS1000 adequado para uma ampla gama de aplicações, incluindo, mas não limitado a:

- Equipamento aeroespacial, incluindo tecnologia espacial e de cabina
- Sistemas de microondas e de RF para telecomunicações
- Aplicações de radar militar
- Redes de alimentação avançadas
- Antenas sensíveis à fase e sistemas de matriz em fase
- Comunicações por satélite e diversas aplicações de alta tecnologia

Conclusão

O PCB F4BTMS1000 representa o auge da excelência da engenharia, combinando materiais avançados com fabricação precisa para entregar um produto que se destaca tanto em qualidade quanto em desempenho.As suas características únicas e versatilidade tornam-na uma escolha excepcional para tecnologias de pontaEscolha o F4BTMS1000 para o seu próximo projeto e experimente as vantagens significativas que vêm com engenharia superior.
