MOQ: | 1pcs |
preço: | USD9.99-99.99/PCS |
Embalagem padrão: | Sacos de vácuo+Cartões |
Período de entrega: | 8-9 dias úteis |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000 PCS POR MÊS |
No mundo da tecnologia em rápida evolução, a necessidade de placas de circuito impresso de alto desempenho (PCBs) está em seu nível mais alto.é especificamente concebido para responder aos requisitos rigorosos das aplicações contemporâneas.

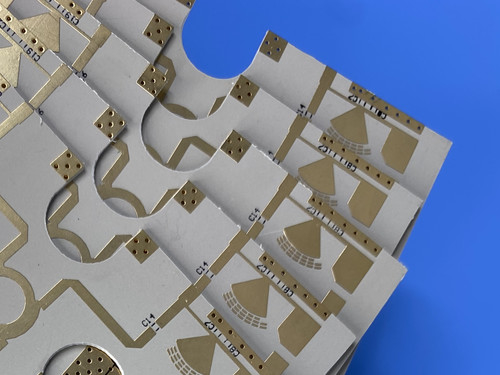

Construção e especificações de PCB
Material avançado: Rogers RO3006
No coração deste PCB está o Rogers RO3006, um composto PTFE cerâmico conhecido pela sua superior estabilidade elétrica e mecânica.Este material é especificamente concebido para aplicações de alta frequência, assegurando um desempenho consistente numa gama de temperaturas e frequências.
Especificações técnicas
Os pormenores específicos deste PCB de duas camadas são os seguintes:
- Dimensões: 76 mm x 52 mm (1 PCS)
- Número de camadas: 2 camadas
- Traço/Espaço mínimo: 5/4 mils.
- Tamanho mínimo do buraco: 0,35 mm
- Espessura do painel acabado: 0,71 mm
- Peso de cobre acabado: 1 oz (1,4 ml) nas camadas exteriores
- Espessura de revestimento: 20 μm
- Revestimento superficial: ouro de imersão em níquel sem eletricidade (ENIG)
- Silkscreen: branco em cima, nenhum em baixo
- Máscara de solda: verde em cima, nada em baixo
Empilhamento de PCB
O empilhamento de PCB é estruturado da seguinte forma:
- Camada de cobre 1: 35 μm
- Rogers RO3006 Substrato: 25 mil (0,635 mm)
- Camada de cobre 2: 35 μm
Imóveis | RO3006 | Direção | Unidades | Condição | Método de ensaio |
Constante dielétrica,εProcesso | 6.15±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
Constante dielétrica,εDesenho | 6.5 | Z | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | |
Fator de dissipação,tanδ | 0.002 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Coeficiente térmico de ε | - 262 | Z | ppm/°C | 10 GHz -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Estabilidade dimensional | 0.27 0.15 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
Resistividade de volume | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Resistividade de superfície | 105 | MΩ | COND A | IPC 2.5.17.1 | |
Módulo de tração | 1498 1293 |
X Y |
MPa | 23°C | ASTM D 638 |
Absorção de umidade | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Calor específico | 0.86 | j/g/k | Calculado | ||
Conductividade térmica | 0.79 | W/M/K | 50°C | ASTM D 5470 | |
Coeficiente de expansão térmica (-55 a 288°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% HRC | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Densidade | 2.6 | gm/cm3 | 23°C | ASTM D 792 | |
Força da casca de cobre | 7.1 | - Não. | 1 oz, EDC após flutuação de solda | IPC-TM 2.4.8 | |
Inflamabilidade | V-0 | UL 94 | |||
Processo sem chumbo compatível | - Sim, sim. |
Características e benefícios principais
Propriedades elétricas excepcionais
Rogers RO3006 possui uma constante dielétrica de 6,15 ± 0,15 a 10 GHz, juntamente com um baixo fator de dissipação de 0.002Estas características garantem uma perda mínima de sinal e uma elevada eficiência, tornando-o ideal para aplicações de alta frequência.
Estabilidade mecânica
O baixo coeficiente de expansão térmica (CTE) do material alinha-se estreitamente com o do cobre, promovendo conjuntos confiáveis montados na superfície.Esta característica é particularmente vantajosa para aplicações sensíveis a flutuações de temperatura, assegurando uma excelente estabilidade dimensional.
Fabricação econômica
Oferecemos soluções para prototipos, pequenos lotes e produção em volume.Proporcionar preços económicos para o laminado sem comprometer a qualidadeEsta versatilidade torna-os uma escolha ideal para a prototipagem, bem como para a produção em pequena e grande escala.
Aplicações típicas
Este PCB RO3006 de 2 camadas é versátil e adequado para várias aplicações, incluindo:
- Sistemas de radar automóveis: melhoria dos recursos de segurança e de navegação.
- Telecomunicações celulares: utilizadas em amplificadores de potência e antenas para uma comunicação eficiente.
- Sistemas de Posicionamento Global (GPS): fornecem um desempenho fiável nas comunicações por satélite.
- Comunicações sem fios: Ideal para antenas de parche, permitindo uma conectividade perfeita.
- Leitores de medidores remotos: facilitar a transmissão precisa de dados na gestão de serviços públicos.
Disponibilidade global e conformidade com as normas
Este PCB de alto desempenho está disponível para transporte mundial, aderindo aos padrões IPC-Classe-2.Esta certificação garante que o nosso produto satisfaz as expectativas da indústria em termos de fiabilidade e qualidade, garantindo que receba um PCB de primeira linha para os seus projectos.
Conclusão
Em conclusão, este recém-vendido PCB de duas camadas feito de RO3006 Rogers é projetado para se destacar em uma variedade de aplicações de alta frequência.Estabilidade mecânica, e de produção rentável, destaca-se como uma solução fiável tanto para engenheiros como para designers.
Aumente os seus projetos eletrónicos com os nossos PCBs RO3006 avançados, concebidos para um desempenho excepcional e fiabilidade em aplicações exigentes.
