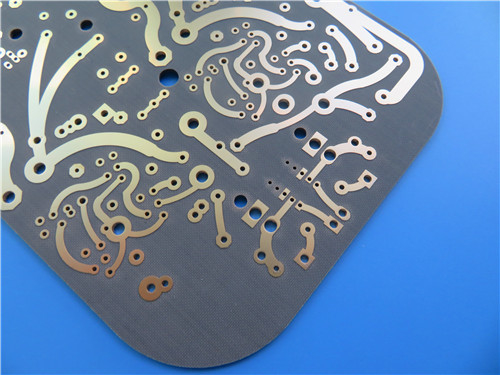

F4BM220 PCB duplo lado 0,8 mm substrato imersão ouro

Estamos entusiasmados em apresentar o nosso novo PCB: um PCB de alto desempenho, de dois lados construído em torno do laminado excepcional F4BM220.É uma solução meticulosamente concebida para atender às crescentes demandas de RF., micro-ondas e aplicações digitais de alta velocidade.

O coração da questão: F4BM220 laminado

A base do desempenho deste PCB está no laminado F4BM220 da Wangling, que representa um passo significativo em relação aos laminados tradicionais à base de PTFE.É fabricado através de um processo preciso de combinação de tecido de fibra de vidro, resina de politetrafluoroetileno (PTFE) e filme de PTFE. O resultado é um laminado com características elétricas superiores, incluindo:

Diminuição da perda dielétrica: minimizando a atenuação do sinal e maximizando a eficiência da transferência de energia.001 a 10 GHz garante uma degradação mínima do sinal.

Aumentar a resistência ao isolamento: Aumentar a fiabilidade e evitar fugas de sinal, mesmo em ambientes exigentes.

Estabilidade reforçada: Manter um desempenho constante numa ampla gama de temperaturas e frequências.

O que realmente diferencia o F4BM220 é o controle meticuloso sobre suas propriedades dielétricas.04 a 10 GHzEste controlo preciso permite uma correspondência precisa da impedância e um comportamento previsível do circuito, simplificando o processo de concepção e melhorando o desempenho geral do sistema.

Além disso, o material apresenta uma excelente estabilidade dimensional, caracterizada por baixos valores de CTE (25 ppm/°C no eixo x, 34 ppm/°C no eixo y,e 240 ppm/°C no eixo z de -55°C a 288°C) e um baixo coeficiente térmico de Dk (-142 ppm/°C de -55°C a 150°C)Isto garante que o PCB mantém a sua integridade estrutural e desempenho elétrico mesmo sob variações extremas de temperatura.

Excelência em construção e fabrico

Além do material de base superior, este PCB beneficia de um projeto e processo de fabricação cuidadosamente otimizados:

Capacidades de linha fina: Com um traço mínimo de 5/5 mils e um tamanho mínimo de buraco de 0,25 mm, este PCB permite layouts de circuitos densos e complexos,permitindo a miniaturização e maior funcionalidade.

Construção robusta: A construção de dois lados com peso de cobre de 1 oz (1,4 mils) nas camadas externas fornece excelente capacidade de carga de corrente e integridade do sinal.

Revestimento de ouro por imersão: O acabamento de superfície de ouro por imersão garante excelente soldabilidade, resistência à corrosão e confiabilidade a longo prazo.

100% de testes elétricos: Cada PCB passa por testes elétricos rigorosos para garantir o desempenho e a adesão às especificações.

Conformidade com a Classe 2 IPC: fabricado de acordo com as normas da Classe 2 IPC, garantindo uma elevada qualidade e fiabilidade.

Aplicações típicas:

Sistemas de microondas, RF e radar

Transformadores de fase

Aparelhos de distribuição de energia, acopladores, combinadores

Redes de alimentação

Antenas sensíveis à fase, antenas de matriz em fase

Comunicações por satélite

Antenas de estações de base

Por que escolher o nosso PCB F4BM220?

Num mercado inundado de opções de PCB, o nosso PCB F4BM220 destaca-se por:

Desempenho sem compromissos: A combinação de laminado F4BM220, design otimizado e fabricação precisa oferece um desempenho elétrico e mecânico excepcional.

Confiabilidade: construído de acordo com os padrões IPC-Classe-2 e rigorosamente testado, este PCB garante fiabilidade a longo prazo e desempenho consistente.

Custo-Eficácia: Ao utilizar materiais de primeira qualidade, os nossos processos de fabricação eficientes nos permitem oferecer este PCB a um preço competitivo.

Disponibilidade global: Oferecemos disponibilidade mundial, garantindo que você possa acessar esta tecnologia de ponta independentemente de sua localização.

O futuro dos PCB de alta frequência

O PCB F4BM220 representa um avanço significativo na tecnologia de PCB, permitindo que os engenheiros projetem e construam PCBs de alto desempenho, confiáveis,e soluções rentáveis para uma ampla gama de aplicações.

Contacte a nossa equipa de vendas hoje para discutir os seus requisitos específicos e descobrir como esta tecnologia avançada pode beneficiar o seu próximo projeto.Estamos confiantes de que você vai ficar impressionado com o desempenho e valor do nosso novo F4BM220 PCB.
