PCB de dois lados em TC350 Material 60mil 2OZ com espessura de 1,6 mm e acabamento ENIG

MOQ:	1 PCS
preço:	USD9.99-99.99/PCS
Embalagem padrão:	Sacos de vácuo+Cartões
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS POR MÊS

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Material de PCB:

TC350 Core - 1.524 mm (60mil)

Número de camadas:

2-layer

Tamanho do PCB:

320 mm x 80 mm = 1 PCS, +/- 0,15 mm

Espessura do PCB:

1.6 mm

Peso de cobre:

1 oz (1,4 ml) camadas internas/exteriores

Revestimento de superfície:

Ouro de imersão em níquel sem eléctro (ENIG)

Máscara de solda:

- Não, não.

Tela de seda:

- Não, não.

Destacar:

1.6 mm espessura PCB de dois lados

TC350 PCB de dupla face

2OZ PCB de dupla face

Descrição do produto

No atual cenário tecnológico acelerado, a demanda por placas de circuito impresso (PCB) de alto desempenho continua a aumentar.O nosso recém-entregue TC350 PCB de dois lados representa um avanço significativo na tecnologia de PCB, combinando materiais robustos, design meticuloso e rigorosos padrões de qualidade.

Detalhes da construção

Material de base premium: TC350
O núcleo deste PCB é o TC350, um laminado de alta qualidade composto de PTFE, preenchimentos cerâmicos e reforço de vidro tecido.Esta combinação única oferece condutividade térmica excepcional e baixa perda de inserção, tornando-o perfeito para aplicações que exigem eficiência e fiabilidade.

Contagem e dimensões das camadas
Esta placa de circuito impresso apresenta uma construção de dois lados, otimizando o espaço e garantindo a máxima funcionalidade.Esta placa é projetada para versatilidade em uma variedade de dispositivosA espessura final de 1,6 mm proporciona um equilíbrio ideal entre durabilidade e performance.

Especificações dos traços e dos buracos
Este PCB foi concebido com uma traça mínima e um espaço de 6/6 mils, garantindo detalhes finos nos layouts dos circuitos.A placa mantém a integridade estrutural, ao mesmo tempo que acomode vários componentes.

Camadas de cobre e acabamento da superfície
Com duas camadas de cobre (cada uma com 70 μm de espessura), este PCB oferece um peso de cobre acabado de 2 onças nas camadas externas.O acabamento de superfície em ouro de imersão de níquel sem eletro (ENIG) fornece uma proteção superior contra a oxidação e melhora a solderabilidade.

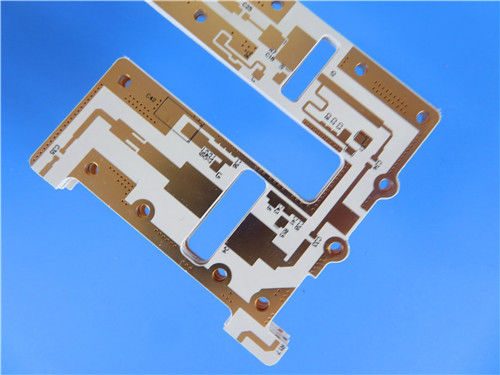

PCB de dois lados em TC350 Material 60mil 2OZ com espessura de 1,6 mm e acabamento ENIG 0

Garantia da Qualidade
Cada placa é submetida a um teste eléctrico de 100% antes da expedição, garantindo que cumpre os padrões de qualidade IPC-Classe 2.essencial para qualquer aplicação electrónica.

Características técnicas

Desempenho dielétrico
O laminado TC350 apresenta uma constante dielétrica (Dk) de 3,5 em múltiplas frequências (1MHz, 1,8GHz e 10GHz), juntamente com um baixo fator de dissipação de 0,0015 em 1MHz.Este desempenho é fundamental para minimizar a perda de sinal, especialmente em aplicações de RF.

Estabilidade térmica
Os coeficientes de expansão térmica (CTE) da placa são bem ajustados: 7 ppm/°C nos eixos x/y e 23 ppm/°C no eixo z.Esta estabilidade térmica é essencial para manter o desempenho em condições variáveis, em especial em ambientes de alta temperatura.

Resistência à umidade
Com uma taxa de absorção de umidade de apenas 0,05%, o PCB TC350 foi projetado para durabilidade, garantindo que os fatores ambientais não comprometam seu desempenho.

Propriedades típicas:TC350
Imóveis	Unidades	Valor	Teste Merthod
1. Propriedades elétricas
Constante dielétrica (pode variar em função da espessura)
@ 1 MHz	- O quê?	3.50	IPC TM-650 2.5.5.3
@1,8 GHz	- O quê?	3.50	Cavidade de ressonância
@10 GHz	- O quê?	3.50	IPC TM-650 2.5.5.5
Fator de dissipação
@ 1 MHz	- O quê?	0.0015	IPC TM-650 2.5.5.3
@1,8 GHz	- O quê?	0.0018	Cavidade de ressonância
@10 GHz	- O quê?	0.0020	IPC TM-650 2.5.5.5
Coeficiente de temperatura do dielétrico	- O quê?
TC r @ 10 GHz (-40-150°C)	ppm/oC	- 9	IPC TM-650 2.5.5.5
Resistividade de volume
C96/35/90	MΩ-cm	7.4x10⁶	IPC TM-650 2.5.17.1
E24/125	MΩ-cm	1.4x10⁸
Resistividade de superfície
C96/35/90	MΩ	3.2x10⁷	IPC TM-650 2.5.17.1
E24/125	MΩ	4.3x10⁸	IPC TM-650 2.5.17.1
Força elétrica	Volts/mil (kV/mm)	780 (31)	IPC TM-650 2.5.6.2
Descomposição dielétrica	kV	40	IPC TM-650 2.5.6
Resistência de arco	sec	> 240	IPC TM-650 2.5.1
2Propriedades térmicas
Temperatura de decomposição (Td)
Início	°C	520	IPC TM-650 2.4.24.6
5%	°C	567	IPC TM-650 2.4.24.6
T260	Min	> 60	IPC TM-650 2.4.24.1
T288	Min	> 60	IPC TM-650 2.4.24.1
T300	Min	> 60	IPC TM-650 2.4.24.1
Expansão térmica, CTE (x,y) 50-150oC	ppm/oC	7, 7	IPC TM-650 2.4.41
Expansão térmica, CTE (z) 50-150oC	ppm/oC	12	IPC TM-650 2.4.24
% de expansão do eixo z (50-260oC)	%	1.2	IPC TM-650 2.4.24
3Propriedades mecânicas
Resistência ao descascamento ao cobre (1 oz/35 microns)
Após o estresse térmico	Lb/in (N/mm)	7 (1.2)	IPC TM-650 2.4.8
A temperaturas elevadas (150oC)	Lb/in (N/mm)	9 (1.6)	IPC TM-650 2.4.8.2
Soluções de pós-processo	Lb/in (N/mm)	7 (1.2)	IPC TM-650 2.4.8
Modulo do Jovem	kpsi (MPa)		IPC TM-650 2.4.18.3
Resistência flexural (máquina/cruz)	kpsi (MPa)	14/10 (97/69)	IPC TM-650 2.4.4
Resistência à tração (máquina/cruz)	kpsi (MPa)	11/8 (76/55)	IPC TM-650 2.4.18.3
Modulo de compressão	kpsi (MPa)		ASTM D-3410
Relação de Poisson	- O quê?		ASTM D-3039
4Propriedades físicas
Absorção de água	%	0.05	IPC TM-650 2.6.2.1
Densidade, ambiente 23oC	g/cm3	2.30	Método ASTM D792 A
Conductividade térmica	W/mK	0.72	ASTM D5470
Calor específico	J/gK	0.90	ASTM D5470
Inflamabilidade	Classe	V0	UL-94
Desgaseamento da NASA, 125oC, ≤10-6 torr
Perda de massa total	%	0.02	A NASA SP-R-0022A
Voláteis recolhidos	%	0.01	A NASA SP-R-0022A
Vapor de água recuperado	%	0.01	A NASA SP-R-0022A

Vantagens do PCB TC350

1Reliabilidade melhorada: A combinação de materiais TC350 e testes rigorosos garante temperaturas de junção reduzidas e uma maior fiabilidade em aplicações exigentes.

2Gerenciamento de calor superior: A alta condutividade térmica do TC350 facilita uma excelente dissipação de calor, tornando-o ideal para amplificadores de potência e outros dispositivos de alta energia.

3Utilização eficiente da largura de banda: Com sua baixa perda de inserção e excelentes propriedades dielétricas, o PCB TC350 maximiza a eficiência da largura de banda, crucial para aplicações de RF e microondas.

4. Design robusto: A ausência de vias cegas e o design cuidadoso de pastilhas e traços garantem a integridade estrutural, aumentando a longevidade do PCB.

Aplicações

O PCB TC350 é adequado para uma ampla gama de aplicações, incluindo, entre outras:

- Amplificadores de potência: essenciais para maximizar a intensidade do sinal nos dispositivos de comunicação.

- Filtros e acopladores: utilizados em aplicações de RF para gerenciar sinais de frequência.

- Amplificadores montados em torre (TMA): Melhora a qualidade do sinal nas redes celulares.

- Combinadores de microondas e divisores de potência: fundamentais para um processamento eficiente dos sinais em sistemas avançados de comunicação.

Conclusão

O PCB TC350 está na vanguarda da tecnologia de PCB, projetado para atender às exigências rigorosas da eletrónica moderna.é uma escolha ideal para engenheiros e designers que buscam confiabilidade e desempenho em aplicações de alta potência.

Para mais informações ou para fazer um pedido, entre em contato com a nossa equipa de vendas dedicada.
