2 camadas de PCB construído em TC600 laminado 60mil imersão ouro acabamento

MOQ:	1pcs
preço:	USD9.99-99.99/PCS
Embalagem padrão:	Sacos de vácuo+Cartões
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS POR MÊS

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Material de PCB:

TC600 - 1,524 mm (60mil)

Número de camadas:

2-layer

Tamanho do PCB:

76 mm x 57 mm = 4 Tipos = 4PCS, +/- 0,15 mm

Espessura do PCB:

1.6 mm

Peso de cobre:

1 oz (1,4 ml) camadas internas/exteriores

Revestimento de superfície:

Ouro de imersão

Máscara de solda:

- Não, não.

Tela de seda:

- Não, não.

Destacar:

60 mil Imersão de ouro acabamento PCB

TC600 PCB laminado

PCB de duas camadas

Descrição do produto

Apresento o nosso recém-vendido PCB de dois lados TC600, projetado para atender às exigências de alto desempenho das aplicações eletrônicas modernas.Este PCB oferece uma gestão térmica e fiabilidade excepcionais, tornando-o ideal para uma variedade de aplicações de alta frequência e alta potência.

Material de base premium: TC600
Este PCB TC600 é construído usando laminados Rogers TC600, que consistem em PTFE, preenchimentos cerâmicos termicamente condutores e reforço de vidro tecido.Este material composto avançado foi projetado para melhorar a transferência de calor e minimizar as perdas dielétricas, o que resulta num melhor desempenho em aplicações de alta frequência.

Contagem e dimensões das camadas
Esta placa de circuito impresso apresenta uma construção de dois lados, o que maximiza a funcionalidade ao mesmo tempo que otimiza o espaço.Este PCB é versátil o suficiente para vários dispositivos eletrônicos.

Especificações dos traços e dos buracos
A placa é projetada com um traço mínimo e um espaço de 4/5 mils, garantindo layouts de circuito precisos.Garantir a integridade e a fiabilidade estruturais.

Camadas de cobre e acabamento da superfície
Este PCB possui duas camadas de cobre, cada uma das quais contendo 18 μm de cobre e 17 μm adicionais de revestimento.O acabamento de superfície de ouro por imersão aumenta a soldabilidade e proporciona uma excelente protecção contra a oxidação.

Garantia da qualidade
Cada placa é submetida a testes elétricos rigorosos de 100% antes do envio, garantindo a conformidade com os padrões de qualidade IPC-Classe-2 e garantindo a fiabilidade para várias aplicações.

Imóveis	Unidade	Valor	Método de ensaio
1. Propriedades elétricas
Constante dielétrica (pode variar em função da espessura)
@1,8 MHz	-	6.15	Cavidade de ressonância
@10 GHz	-	6.15	IPC TM-650 2.5.5.5
Fator de dissipação
@1,8 GHz	-	0.0017	Cavidade de ressonância
@10 GHz	-	0.002	IPC TM-650 2.5.5.5
Coeficiente de temperatura do dielétrico	-
TCεr @ 10 GHz (-40-150°C)	ppm/oC	- 75	IPC TM-650 2.5.5.5
Resistividade de volume
C96/35/90	MΩ-cm	1.6x10⁹	IPC TM-650 2.5.17.1
E24/125	MΩ-cm	2.4x10⁸	IPC TM-650 2.5.17.1
Resistividade de superfície
C96/35/90	MΩ	3.1x10⁹	IPC TM-650 2.5.17.1
E24/125	MΩ	9.0x10⁸	IPC TM-650 2.5.17.1
Força elétrica	Volts/mil (kV/mm)	850 (34)	IPC TM-650 2.5.6.2
Descomposição dielétrica	kV	62	IPC TM-650 2.5.6
Resistência de arco	sec	> 240	IPC TM-650 2.5.1

2. Propriedades térmicas
Temperatura de decomposição (Td)
Início	°C	512	IPC TM-650 2.4.24.6
5%	°C	572	IPC TM-650 2.4.24.6
T260	Min	> 60	IPC TM-650 2.4.24.1
T288	Min	> 60	IPC TM-650 2.4.24.1
T300	Min	> 60	IPC TM-650 2.4.24.1
Expansão térmica, CTE (x,y) 50-150oC	ppm/oC	9, 9	IPC TM-650 2.4.41
Expansão térmica, CTE (z) 50-150oC	ppm/oC	35	IPC TM-650 2.4.24
% de expansão do eixo z (50-260oC)	%	1.5	IPC TM-650 2.4.24

3Propriedades mecânicas
Resistência ao descascamento ao cobre (1 oz/35 microns)
Após o estresse térmico	Lb/in (N/mm)	10 (1.8)	IPC TM-650 2.4.8
A temperaturas elevadas (150oC)	Lb/in (N/mm)	10 (1.8)	IPC TM-650 2.4.8.2
Soluções de pós-processo	Lb/in (N/mm)	9 (1.6)	IPC TM-650 2.4.8
Modulo do Jovem	kpsi (MPa)	280 (1930)	IPC TM-650 2.4.18.3
Resistência flexural (máquina/cruz)	kpsi (MPa)	9.60/9.30 (66/64)	IPC TM-650 2.4.4
Resistência à tração (máquina/cruz)	kpsi (MPa)	5.0/4.30 (34/30)	IPC TM-650 2.4.18.3
Modulo de compressão	kpsi (MPa)		ASTM D-3410
Relação de Poisson	-		ASTM D-3039

4Propriedades físicas
Absorção de água	%	0.02	IPC TM-650 2.6.2.1
Densidade, ambiente 23oC	g/cm3	2.9	Método ASTM D792 A
Conductividade térmica (eixo z)	W/mK	1.1	ASTM E1461
Conductividade térmica (x, y)	W/mK	1.4	ASTM E1461
Calor específico	J/gK	0.94	ASTM E1461
Inflamabilidade	Classe	V0	UL-94
NASA Desgaseamento, 125oC, ≤10-6 torr
Perda de massa total	%	0.02	A NASA SP-R-0022A
Voláteis recolhidos	%	0	A NASA SP-R-0022A
Vapor de água recuperado	%	0	A NASA SP-R-0022A

Características técnicas

Propriedades dielétricas
O laminado TC600 apresenta uma constante dielétrica (Dk) de 6,15 tanto em 1,8 MHz como em 10 GHz. Esta propriedade é essencial para reduzir a perda de sinal e melhorar o desempenho geral do circuito,especialmente em aplicações de RF.

Gestão térmica
Com uma condutividade térmica de 1,1 W/mK, o PCB TC600 se destaca na dissipação de calor, tornando-o ideal para aplicações de alta potência.0020 a 10 GHz contribui ainda para uma gestão térmica eficiente.

Estabilidade em Temperaturas
O PCB TC600 mantém uma Dk estável numa ampla gama de temperaturas de -40°C a 140°C, com um baixo coeficiente de expansão térmica (CTE) de 9 ppm/°C nos eixos X/Y e 35 ppm/°C no eixo Z.Esta estabilidade é crucial para minimizar o estresse nas juntas de solda, aumentando a longevidade e a fiabilidade do PCB.

Vantagens do PCB TC600

1Redução do tamanho: o PCB TC600 permite uma pegada menor em comparação com os substratos Dk inferiores, permitindo projetos mais compactos.

2. Eficiência aumentada: Ao reduzir a geração de calor através de perdas de linha de transmissão minimizadas, o PCB melhora a eficiência geral, crucial para aplicações de alto desempenho.

3. Aumento da confiabilidade: as capacidades de processamento melhoradas e a correspondência CTE garantem juntas de solda de baixo estresse, tornando o PCB altamente confiável em ambientes exigentes.

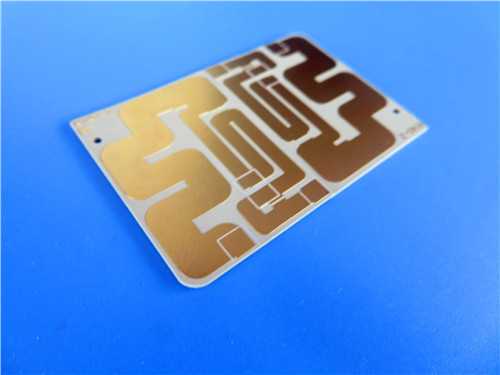

2 camadas de PCB construído em TC600 laminado 60mil imersão ouro acabamento 0

Aplicações

O PCB TC600 é versátil e adequado para uma série de aplicações, incluindo:

- Amplificadores de potência: essenciais para maximizar a intensidade do sinal nos dispositivos de comunicação.

- Filtros e acopladores: utilizados em aplicações de RF para gerenciar sinais de frequência de forma eficaz.

- Combinadores de microondas e divisores de potência: fundamentais para um processamento eficiente dos sinais em sistemas avançados de comunicação, em especial na aviónica.

- Pequenas antenas de pegada: Ideal para aplicações que exijam desenhos compactos, como o GPS e as antenas de leitura RFID portáteis.

- Antenas de radiodifusão de áudio digital (DAB): perfeitas para aplicações de rádio por satélite, garantindo uma transmissão de áudio de alta qualidade.

Conclusão

O TC600 Double-Sided PCB representa um avanço significativo na tecnologia de PCB, projetado para atender às exigências rigorosas da eletrónica moderna.e testes robustos, este PCB está preparado para elevar os padrões de desempenho em várias aplicações de alta frequência.

Os engenheiros e fabricantes podem confiar no PCB TC600 para oferecer confiabilidade, eficiência e inovação, abrindo caminho para a próxima geração de dispositivos eletrônicos.
