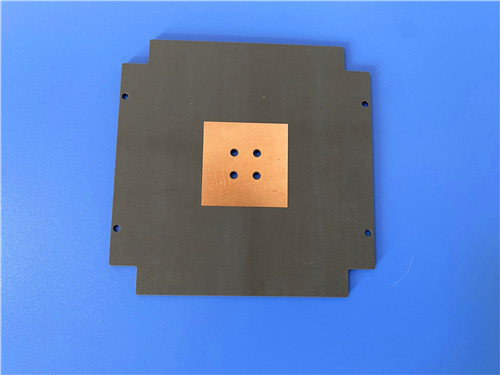

O PCB de 2 camadas F4BTMS1000 destaca-se como uma solução de ponta projetada especificamente para aplicações em tecnologias aeroespaciais, de microondas e de RF.
Construção e especificações de PCB
Composição do material
Este PCB é construído a partir de material F4BTMS1000 de alta qualidade, uma formulação avançada que combina resina de politetrafluoroetileno com uma quantidade significativa de cerâmica e fibra de vidro ultrafina.Esta composição de material inovadora melhora significativamente as propriedades dielétricas do PCB, estabilidade térmica e desempenho geral.
Especificações técnicas
- Número de camadas: 2 camadas
- Dimensões do quadro: 349 mm x 361 mm (± 0,15 mm)
- Traço/Espaço mínimo: 8/7 milis
- Tamanho mínimo do buraco: 0,3 mm
- Borda acabada Espessura: 2,0 mm
- Peso de cobre acabado: 1 oz (1,4 mils) nas camadas exteriores
- Espessura de revestimento: 20 μm
- Revestimento de superfície: ouro de imersão.
- Ensaios elétricos: 100% de ensaios elétricos antes da expedição
Empilhamento de PCB
A pilha deste PCB consiste em:
- Camada de cobre 1: 35 μm
- F4BTMS1000 Núcleo: 1.905 mm (75 mils)
- Camada de cobre 2: 35 μm
Esta estrutura permite uma condutividade ideal e gestão térmica, tornando-a adequada para aplicações de alta frequência.
Vantagens de desempenho
Propriedades dielétricas melhoradas
O F4BTMS1000 possui uma constante dielétrica (Dk) de 10,2 a 10 GHz, com um baixo fator de dissipação de 0,0020 a 10 GHz.tornando o PCB ideal para aplicações de microondas e RF onde a manutenção da integridade do sinal é primordial.
Estabilidade térmica e condutividade
Com uma condutividade térmica de 0,81 W/mk e um baixo coeficiente de expansão térmica, o F4BTMS1000 gerencia efetivamente a dissipação de calor.Isto é crítico em ambientes onde ocorrem flutuações de temperatura, assegurando um desempenho e uma fiabilidade consistentes.
Resistência à umidade
A baixa taxa de absorção de umidade de 0,03% aumenta a durabilidade do PCB, tornando-o adequado para uso em ambientes adversos onde a umidade e a umidade podem comprometer o desempenho.
Padrões rigorosos de qualidade
Fabricado de acordo com os padrões IPC-Classe-2, o PCB F4BTMS1000 garante alta fiabilidade e qualidade.assegurar que cada unidade cumpre especificações de desempenho rigorosas.
| Material de PCB: |
PTFE, fibra de vidro ultra fina e ultra fina, cerâmica. |
| Designação (F4BTMS) |
F4BTMS |
DK (10GHz) |
DF (10 GHz) |
| F4BTMS220 |
2.2±0.02 |
0.0009 |
| F4BTMS233 |
2.33±0.03 |
0.0010 |
| F4BTMS255 |
2.55±0.04 |
0.0012 |
| F4BTMS265 |
2.65±0.04 |
0.0012 |
| F4BTMS294 |
2.94±0.04 |
0.0012 |
| F4BTMS300 |
3.0±0.04 |
0.0013 |
| F4BTMS350 |
3.5±0.05 |
0.0016 |
| F4BTMS430 |
4.3±0.09 |
0.0015 |
| F4BTMS450 |
4.5±0.09 |
0.0015 |
| F4BTMS615 |
6.15±0.12 |
0.0020 |
| F4BTMS1000 |
10.2±0.2 |
0.0020 |
| Número de camadas: |
PCB de lado único, PCB de lado duplo, PCB multicamadas, PCB híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura dielétrica |
0.09mm (3.5mil), 0.127mm (5mil), 0.254mm ((10mil),0.508mm ((20mil), 0.635mm ((25mil), 0.762mm ((30mil), 0.787mm ((31mil), 1.016mm ((40mil), 1.27mm ((50mil), 1.5mm ((59mil), 1.524mm ((60mil), 1.575mm ((62mil), 2.03mm ((80mil), 2.54mm ((100mil), 3.175mm ((125mil), 4.6 mm ((160 mil), 5,08mm ((200mil), 6,35mm ((250mil) |
| Tamanho do PCB: |
≤ 400 mm X 500 mm |
| Máscara de solda: |
Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: |
cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, ENEPIG, etc. |
Aplicações
O PCB F4BTMS1000 é versátil e pode ser usado em uma variedade de aplicações avançadas, incluindo:
- Equipamento aeroespacial: Ideal para sistemas que exijam elevada fiabilidade e desempenho em condições extremas.
- Tecnologias de microondas e RF: Perfeito para aplicações onde a integridade do sinal é crucial.
- Sistemas de radar militares: concebidos para atender às exigentes especificações de aplicações de defesa.
- Antenas de matriz de fases: adequadas para comunicações avançadas e sistemas de radar.
Conclusão
O PCB F4BTMS1000 representa um avanço significativo na tecnologia de PCB, combinando materiais e construção superiores com padrões de qualidade rigorosos.As suas excelentes propriedades eléctricas e térmicas tornam-na uma opção atraente para os profissionais da indústria aeroespacialQuer estejam a projetar sistemas de comunicação de ponta ou equipamentos aeroespaciais, o F4BTMS1000 é projetado para atender às suas exigências mais exigentes.
