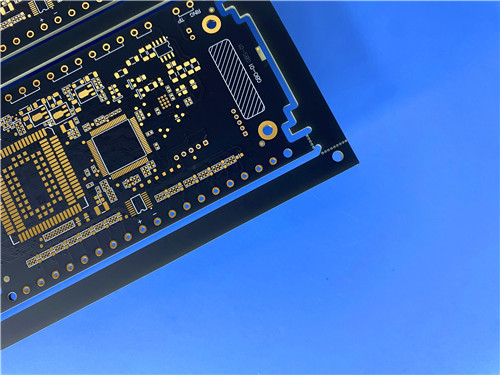

M6 PCB de baixa perda de alta velocidade de 6 camadas de 1,4 mm de espessura ENEPIG Finish

Este PCB de 6 camadas fabricado a partir de Megtron6 (M6) R-5775G de alto desempenho. Projetado para aplicações de alta velocidade e baixa perda, é ideal para tecnologias de ponta como comunicação 5G,Eletrónica automóvel, e computação de alta performance.

Detalhes da construção

Este PCB de 6 camadas foi meticulosamente concebido para satisfazer as exigências rigorosas dos dispositivos eletrónicos de hoje.

- Material de base: Megtron6 (M6) - R5775G (HVLP)
- Contagem de camadas: 6 camadas, permitindo projetos de circuitos complexos.
- Dimensões do painel: 81,9 mm x 53,7 mm, com uma tolerância de ± 0,15 mm, garantindo uma adequação precisa nos gabinetes dos dispositivos.
- Trace/Space mínimo: 4/5 mils, facilitando layouts de alta densidade.
- Dimensão mínima do buraco: 0,3 mm, com capacidade para vários tipos de componentes.
- Espessura da placa acabada: 1,4 mm, otimizada para durabilidade.
- Finalização superficial: Níquel Electroless Ouro de imersão em Palladio Electroless (ENEPIG), proporcionando excelente soldabilidade e resistência à corrosão.

Configuração do empilhamento

O empilhamento dos nossos PCBs foi concebido para um desempenho óptimo em aplicações de alta frequência:

Capa de cobre: múltiplas camadas de cobre, de 17 μm a 35 μm, posicionadas estrategicamente para uma transmissão eficaz do sinal.

Prepreg Materiais: Prepregs R-5670 ((G) fornecem estabilidade e isolamento entre as camadas de cobre.

Material do núcleo: M6 Core R5775G (HVLP) garante baixa perda dielétrica e alta confiabilidade térmica.

Vantagens do Megtron6 (M6) R-5775G

Desempenho de alta velocidade
O laminado Megtron6 é especificamente concebido para aplicações de alta frequência, com uma constante dielétrica de 3,4 a 1 GHz e 3,34 a 13 GHz, minimiza a perda de sinal,tornando-o ideal para comunicações 5G e outras tecnologias de alta velocidade.

Baixa perda dielétrica
O fator de dissipação de 0,002 a 1 GHz e 0,0037 a 13 GHz garante uma transmissão eficiente da energia, reduzindo a geração de calor e melhorando o desempenho geral.

Confiabilidade térmica
O elevado valor de Tg (> 185 °C) e a temperatura de decomposição térmica (Td) de 410 °C tornam este PCB adequado para ambientes com desafios térmicos significativos,Aplicações como automotivas e aeroespaciais.

Conformidade ambiental
Este PCB é compatível com RoHS e livre de halogênio, alinhando-se com os padrões globais para fabricação verde.

Aplicações típicas

Comunicação 5G: estações de base, antenas de ondas milimétricas, front-ends de RF

Eletrónica automóvel: sistemas de radar de 77 GHz, ADAS

Centros de dados: placas-mãe de servidores de alta velocidade, PCBs de módulos ópticos

Aeronáutica: placas de circuitos para comunicações por satélite e radar

Eletrónica de consumo: roteadores Wi-Fi 6E/7, dispositivos AR/VR

Conclusão
Este PCB com material Megtron6 é um componente fundamental no panorama da eletrónica moderna.suas características e materiais avançados fornecem a base para projetos inovadoresÀ medida que a tecnologia continua a avançar, este PCB está pronto para enfrentar os desafios das aplicações de alto desempenho de amanhã.e soluções de PCB ambientalmente responsáveis.
