No mundo da eletrónica em rápida evolução, a busca pelo desempenho exige frequentemente materiais e tecnologias inovadores.2LM PCB destaca-se como uma solução de primeira linha para engenheiros e designers que trabalham em aplicações de circuitos eletrônicos e de microondas. .

RT/duroide 6010.2LM Laminados

RT/duroide 6010.2LM é um material composto cerâmico-PTFE conhecido pelas suas características de alta constante dielétrica e baixa perda.Este laminado é ideal para circuitos que operam em frequências da banda X e abaixoAs suas propriedades únicas permitem aos designers reduzir o tamanho dos circuitos sem sacrificar o desempenho, tornando-o um activo vital nos modernos desenhos electrónicos.

Características e especificações principais

1. Alta constante dielétrica (Dk):
O RT/duroide 6010.2LM possui uma constante dielétrica de 10,2 ± 0,25 a 10 GHz.que é particularmente benéfico em dispositivos eletrônicos compactos onde o espaço é um prémio.

2Fator de dispersão baixo:
Com um fator de dissipação de apenas 0,0023 em 10 GHz, este PCB minimiza a perda de sinal, garantindo que os sinais de alta frequência mantenham sua integridade mesmo em distâncias mais longas.Esta característica é crucial para aplicações como as comunicações por satélite e os sistemas de radar..

3Estabilidade térmica:
O PCB apresenta uma temperatura de decomposição (Td) de 500°C, o que garante que pode suportar condições de funcionamento extremas.Esta resistência térmica é essencial para aplicações em ambientes onde as flutuações de temperatura são comuns.

4Resistência à humidade:
Com uma taxa de absorção de umidade de apenas 0,01%, o RT/duroide 6010.2LM reduz significativamente o risco de perda elétrica devido à umidade.Esta característica é particularmente importante em ambientes exteriores ou de elevada umidade, onde a umidade pode comprometer o desempenho do circuito.

5- Expansão térmica controlada:
O PCB apresenta baixos coeficientes de expansão térmica (CTE) de 24 ppm/°C nas direcções X e Y e 47 ppm/°C na direção Z.Esta propriedade garante revestimento confiável através de furos e minimiza o risco de delaminação em placas multicamadas.

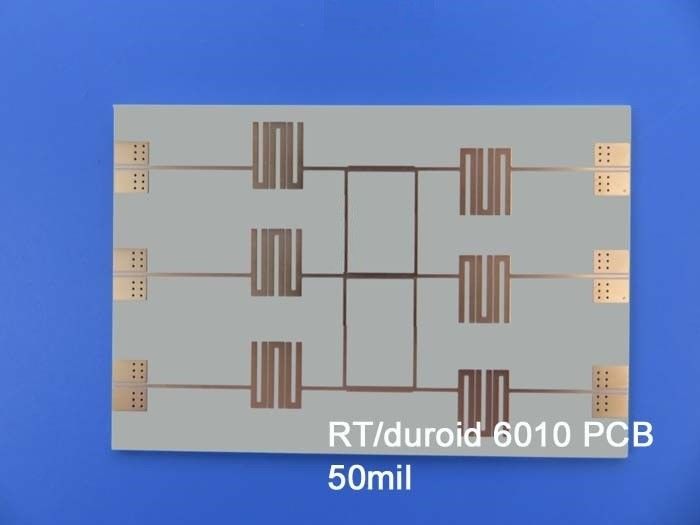

Detalhes da construção

O RT/duroide 6010.2LM PCB é meticulosamente construído com as seguintes especificações:

- Empilhadeira: PCB rígido de 2 camadas


- Camadas de cobre: cada camada de cobre tem 35 μm de espessura, proporcionando uma robusta condutividade.


- Material do núcleo: O núcleo RT/duroide 6010.2LM de 1,27 mm (50 mil) forma o coração do PCB, proporcionando as propriedades dielétricas essenciais.


- Especificações do traço e do buraco: o traço/espaço mínimo é de 5/6 milímetros e o tamanho mínimo do buraco é de 0,4 mm, permitindo desenhos complexos.


- Revestimento superficial: o acabamento em ouro por imersão aumenta a soldabilidade e proporciona uma excelente protecção contra a oxidação.

Garantia da qualidade

A qualidade é primordial na fabricação de PCB, e o RT/duroide 6010.2LM PCB adere aos padrões IPC-Classe-2.assegurar a fiabilidade e o desempenho em aplicações críticas.

Benefícios da utilização de PCB RT/duroide 6010.2LM

1.Redução do tamanho do circuito:A alta constante dielétrica permite que os projetistas criem circuitos menores e mais eficientes, o que é especialmente vantajoso em dispositivos compactos modernos.

2.Performance de baixa perda:O baixo fator de dissipação garante que os sinais sejam transmitidos com perdas mínimas,essencial para manter a integridade dos sinais de alta frequência em aplicações como amplificadores de potência e comunicações por satélite.

3.Confiabilidade em ambientes adversos:Com baixa absorção de umidade e alta estabilidade térmica, este PCB pode operar de forma confiável em uma variedade de ambientes desafiadores, tornando-o adequado para aplicações na aviação, telecomunicações,e defesa.

4.Desempenho de circuito repetível:O controlo rigoroso da constante dielétrica e da espessura traduz-se num desempenho consistente em várias placas, um fator essencial para a produção em massa.

Aplicações típicas

A versatilidade do PCB RT/duroide 6010.2LM torna-o adequado para uma ampla gama de aplicações, incluindo:

- Antenas de parcheamento: Ideal para sistemas de comunicação sem fios onde o espaço e a eficiência são críticos.


- Sistemas de comunicação por satélite: as suas características de baixa perda aumentam a integridade do sinal a longas distâncias.


- Amplificadores de potência: concebidos para lidar com sinais de alta frequência com perdas mínimas, tornando-os adequados para aplicações de RF.


- Sistemas de prevenção de colisões de aeronaves: a fiabilidade e o desempenho são cruciais nas aplicações aeroespaciais, onde a segurança é primordial.


- Sistemas de alerta por radar terrestre: a elevada estabilidade térmica e a baixa absorção de umidade dos PCB contribuem para um desempenho eficaz nos sistemas de radar.

Conclusão

O PCB RT/duroide 6010.2LM representa um avanço significativo na tecnologia de PCB, oferecendo uma combinação única de alta constante dielétrica, baixa perda e robusta estabilidade térmica.Com a sua construção meticulosa e rigorosa garantia de qualidadeEste PCB está preparado para satisfazer as exigentes necessidades das aplicações electrónicas modernas.O PCB 2LM é um componente essencial para alcançar um desempenho e uma fiabilidade ideais.

Explore as possibilidades com o RT/duroide 6010.2LM e eleve seus projetos a novos patamares!
