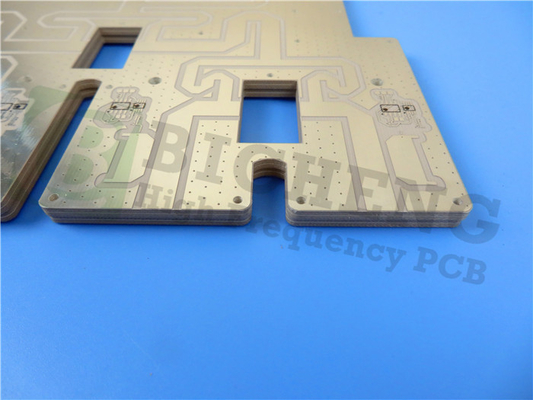

Realçar: | Radar Antenna PCB Blog,AD1000 PCB de microondas,50 mil Substratos PCB de microondas |
---|
Introdução:
Olá, hoje vamos mergulhar no fascinante mundo dos substratos avançados para circuitos eletrónicos e explorar as propriedades excepcionais do AD1000.Vamos discutir o que diferencia o AD1000 dos outros substratos, o seu material PTFE reforçado de vidro tecido, e como proporciona uma estabilidade dimensional e robustez mecânica incomparáveis.O AD1000 está a revolucionar a miniaturização de circuitos e a abrir novas possibilidades para amplificadores de potênciaFiltros, acopladores e muito mais.
1Propriedades eléctricas:
O AD1000 possui propriedades elétricas excepcionais, sendo que a sua constante dielétrica varia de acordo com a espessura, atingindo um valor impressionante de 10,2 a 10 GHz, enquanto o valor a 1 MHz ainda não foi determinado.O fator de dissipação é igualmente notável, com um valor de 0,0023 a 10 GHz e ainda a determinar a 1 MHz.
O coeficiente de temperatura da constante dielétrica a 10 GHz é -380 ppm/°C, indicando alterações significativas da constante dielétrica com a temperatura.Se os seus dispositivos ou sistemas dependerem de um desempenho elétrico constante, a selecção cuidadosa dos materiais é crucial.
O AD1000 apresenta uma resistência de volume e uma resistência de superfície excepcionais, apresentando excelentes propriedades de isolamento.40x10^9 MΩ-cm e 5.36x10^7 MΩ-cm, bem como valores de resistividade de superfície de 1,80x10^9 MΩ e 3,16x10^8 MΩ.
De acordo com as normas IPC TM-650, o AD1000 suporta uma potência elétrica de 622 volts por milímetro, possui uma tensão de ruptura dielétrica superior a 45 kV,e demonstra uma resistência de arco impressionante superior a 180 segundos.
2Propriedades térmicas:
O AD1000 se destaca pelas suas propriedades térmicas, essenciais para o funcionamento fiável dos sistemas electrónicos.que lhe permitam resistir a ambientes de alta temperatura sem comprometer a integridadeAlém disso, o AD1000 apresenta características de expansão térmica notáveis, com um CTE (X, Y) de 8 ppm/°C e 10 ppm/°C, respectivamente, e um CTE (Z) de 20 ppm/°C a partir de 50-150oC.
Imóveis | Unidades | AD1000 | Método de ensaio |
1. Propriedades elétricas | |||
Constante dielétrica (pode variar em função da espessura) @ 10 GHz | - | 10.2 | IPC TM-650 2.5.5.5 |
Fator de dissipação @ 10 GHz | - | 0.0023 | IPC TM-650 2.5.5.5 |
Coeficiente de temperatura da constante dielétrica, TCεr @ 10 GHz (-40-150°C) | ppm/°C | -380 | IPC TM-650 2.5.5.5 |
Resistividade de volume | |||
C96/35/90 | MΩ-cm | 1.40x109 | IPC TM-650 2.5.17.1 |
E24/125 | MΩ-cm | 5.36x107 | IPC TM-650 2.5.17.1 |
Resistividade de superfície | |||
C96/35/90 | MΩ | 1.80x109 | IPC TM-650 2.5.17.1 |
E24/125 | MΩ | 3.16x108 | IPC TM-650 2.5.17.1 |
Força elétrica | Volts/mil (kV/mm) | 622 (24,5) | IPC TM-650 2.5.6.2 |
Descomposição dielétrica | kV | > 45 | IPC TM-650 2.5.6 |
Resistência de arco | sec | > 180 | IPC TM-650 2.5.1 |
2. Propriedades térmicas | |||
Temperatura de decomposição (Td) | |||
Início | °C | > 500 | IPC TM-650 2.4.24.6 |
5% | °C | > 500 | IPC TM-650 2.4.24.6 |
T260 | Min | > 60 | IPC TM-650 2.4.24.1 |
T288 | Min | > 60 | IPC TM-650 2.4.24.1 |
T300 | Min | > 60 | IPC TM-650 2.4.24.1 |
Expansão térmica, CTE (X,Y) 50-150oC | ppm/°C | 8, 10 | IPC TM-650 2.4.41 |
Expansão térmica, CTE (Z) 50-150oC | ppm/°C | 20 | IPC TM-650 2.4.24 |
3Propriedades mecânicas | |||
Resistência ao descascamento ao cobre (1 oz/35 microns) | |||
Após o estresse térmico | Lb/in (N/mm) | >12 (2.1) | IPC TM-650 2.4.8 |
A temperaturas elevadas (150o) | Lb/in (N/mm) | 13.6 (2.4) | IPC TM-650 2.4.8.2 |
Soluções de pós-processo | Lb/in (N/mm) | IPC TM-650 2.4.8 | |
Modulo do Jovem | kpsi (GPa) | 200 (1.38) | IPC TM-650 2.4.18.3 |
Resistência flexural (máquina/cruz) | kpsi (MPa) | 9.9/7.5 (68/52) | IPC TM-650 2.4.4 |
Resistência à tração (máquina/cruz) | kpsi (MPa) | 5.1/4.3 (35/30) | IPC TM-650 2.4.18.3 |
Modulo de compressão | kpsi (GPa) | > 425 (> 2,93) | ASTM D-3410 |
Relação de Poisson | - | 0.16 | ASTM D-3039 |
4Propriedades físicas | |||
Absorção de água | % | 0.03 | IPC TM-650 2.6.2.1 |
Densidade, ambiente 23oC | g/cm3 | 3.20 | Método ASTM D792 A |
Conductividade térmica | W/mK | 0.81 | ASTM E1461 |
Inflamabilidade | Classe | Encontre o V0 | UL-94 |
Desgaseamento da NASA, 125oC, ≤10-6torr | % | A NASA SP-R-0022A | |
Perda de massa total | % | 0.01 | A NASA SP-R-0022A |
Volátiles recolhidos | % | 0.00 | A NASA SP-R-0022A |
Vapor de água recuperado | % | 0.00 | A NASA SP-R-0022A |
3Propriedades mecânicas:
O AD1000 não só possui propriedades eléctricas e térmicas excepcionais, mas também apresenta uma resistência mecânica impressionante.mesmo após tensão térmicaA temperaturas elevadas de 150oC, a resistência da casca permanece elevada em 13,6 lb/in.
Com um módulo de Young de 200 kpsi, o AD1000 é rígido e resistente à deformação.garantir a resistência e a durabilidade em aplicações exigentes.
O AD1000 apresenta uma resistência à tração de 5,1 kpsi (direção da máquina) e 4,3 kpsi (direção transversal), destacando sua capacidade de resistir a forças de tensão.com um módulo de compressão superior a 425 kpsi, mantendo a forma e a integridade estrutural sob cargas de compressão significativas.
4Propriedades físicas:
O AD1000 apresenta excelentes propriedades físicas, incluindo uma baixa taxa de absorção de água de apenas 0,03%, garantindo uma resistência excepcional à umidade.fornecendo uma solução leve mas robusta para várias aplicações eletrónicasA condutividade térmica do AD1000 é de 0,81 W/mK, facilitando a dissipação de calor eficiente e melhorando o desempenho geral do dispositivo.
O AD1000 atende aos rigorosos padrões de inflamabilidade, alcançando uma classificação V0 na classificação UL-94.e vapor de água recuperados a 125oC e ≤ 10-6 torr.
A nossa capacidade de PCB (AD1000):
Material de PCB: | Vidro tecido reforçado com PTFE/cerâmica |
Designação | AD1000 |
Constante dielétrica: | 10.2 |
Fator de dissipação | 0.0023 10GHz |
Número de camadas: | PCB de duas faces, PCB multicamadas, PCB híbrido |
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Espessura dielétrica: | 6mil (0.1524mm), 10.5mil (0.2667mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 59mil (1.499mm ), 125mil (3.175mm ), 127mil (3.226mm) |
Tamanho do PCB: | ≤ 400 mm X 500 mm |
Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
Revestimento da superfície: | Ouro de imersão, HASL, prata de imersão, estanho de imersão, OSP, cobre puro, ouro puro, ENEPIG, etc. |
Conclusão:
O AD1000 é um substrato notável que oferece propriedades elétricas, térmicas, mecânicas e físicas incomparáveis.Seu material PTFE reforçado de vidro tecido único proporciona excepcional estabilidade dimensional e robustez mecânica, tornando-o uma escolha ideal para aplicações exigentes em amplificadores de potência, filtros, acopladores e muito mais.
Com a nossa experiência e capacidades avançadas, podemos fornecer soluções de PCB confiáveis e de alto desempenho adaptadas às suas necessidades específicas.
