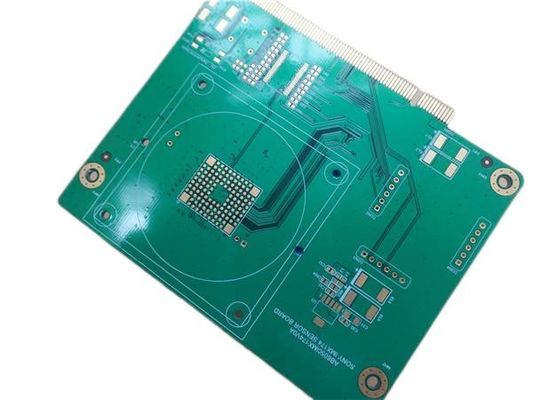

Este é um tipo de placa de circuito impresso de 8 camadas construída na carcaça FR-4 com Tg 170°C para a aplicação da faixa larga móvel. Tem 1,6 milímetros grosso com silkscreen branco (Taiyo) na máscara verde da solda (Taiyo) e ouro da imersão em almofadas. 80 tiras dos dedos do ouro estão na borda para introduzir o uso. A matéria-prima é de Taiwan ITEQ que fornece 1 acima do PWB pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 placas são embaladas para a expedição.

1,2 características e benefícios

1. O material alto do Tg mostra a confiança excelente e a resistência térmicas de CAF que fornecem a confiança a longo prazo para a aplicação industrial e do automóvel;

2. Os dedos do ouro reduzem a resistência de contato;

3. oficina 16000㎡;

4. Encontrar seu PWB precisa do protótipo à produção em massa.

5. Inspeção restrita de WIP e monitoração assim como instrução de trabalho;

6. Classe 3 da classe 2 do IPC/IPC;

7. ISO9001, ISO14001, ISO13485, UL certificou a fábrica de fabricação;

8. Método de envio diversificado: Fedex, DHL, TNT, EMS;

9. Nenhuns MOQ, baixo custo para protótipos e quantidade pequena das corridas.

1,3 especificações do PWB

1,4 aplicações

Transmissor de Bluetooth

Sistemas do CCTV

Amplificador de baixo nível de ruído

ponto quente 5G móvel

Desenvolvimento de sistemas encaixado

1,5 PWB do dedo do ouro

A finalidade é estabelecer a conexão elétrica à placa sem usar um sistema de duas partes do conector. O chapeamento do níquel e do ouro é realizado essencialmente na mesma maneira que o cobre e a lata/ligação de chapeamento, isto é, pelo depósito eletrolítico. O chapeamento pode ser realizado manualmente ou automaticamente. No processo manual, as placas são mais ou menos estacionárias no banho do chapeamento de ouro, que causa um depósito de variação do ouro ao longo da fileira dos dedos do contato. O resultado será frequentemente uma distribuição da espessura com os dedos ultraperiféricos do contato que têm talvez duas vezes o ouro tanto quanto depositado como os dedos do contato do centro. No processo automático, o chapeamento de ouro ocorre quando as placas deslizarem através da pilha de chapeamento. O método oferece uma variação da espessura do ouro que possa ser controlada dentro do ± 5% ou melhor. Isto é porque todos os dedos do contato estarão tratados exatamente da mesma forma quando a placa se move através da pilha do processo.

Os conectores de borda são fornecidos frequentemente com um entalhe que serva para guiar a placa no que diz respeito ao receptáculo (que encontra o entalhe) e/ou para impedir a inserção incorreta da placa (entalhe da polarização). Geralmente, o fabricante do PWB prefere distribuir simultaneamente o entalhe com o contorno da placa. Obviamente, isto exige que o entalhe seja levemente mais largo do que o router que o bocado se usou.

A fim facilitar a inserção da placa no receptáculo, a borda ao longo do conector deve ser chanfrada. A chanfradura igualmente tem a vantagem de reduzir a raspagem dos contatos do receptáculo quando a placa é introduzida no receptáculo.
