Placa de circuito multicamadas de controlo de impedância de 12 camadas M6

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo+caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Material base:

Megtron6 (M6) R-5775G(HVLP) + Pré-impregnado R-5670(G)

Contagem de camadas:

12 camadas

Espessura da PCB:

2.12mm

Tamanho da placa de circuito impresso:

220 mm x 60 mm por unidade (tolerância: ± 0,15 mm)

Silkscreen:

Branco

Máscara de solda:

Peso de cobre:

Camadas externas (L1, L12): 1 onça (1,4 mils/35 μm) Camadas internas: 0,5 onças (0,7 mils/17 μm) ou

Acabamento de superfície:

Gold de imersão em níquel com eletrólito (enig)

Destacar:

PCB M6 de 12 camadas com ENIG

Tabela de circuitos de controlo de impedância de várias camadas

PCB de alta velocidade com garantia

Descrição do produto

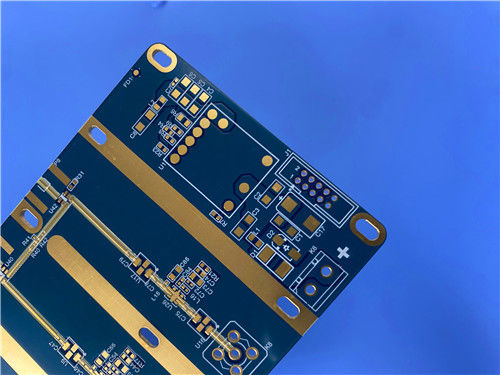

Placa de circuito multicamadas de controlo de impedância de 12 camadas M6

Este PCB rígido de 12 camadas é projetado com a Panasonic Megtron6 (M6) R-5775 - um avançado de alta velocidade,laminado revestido de cobre (CCL) com baixas perdas - para proporcionar uma integridade e fiabilidade excepcionais do sinal para aplicações de alta frequência exigentes.

Detalhes do PCB

Parâmetro	Especificações
Número de camadas	PCB rígido de 12 camadas
Material de base	Megtron6 (M6) R-5775G ((HVLP) + Prepreg R-5670(G)
Dimensões da placa	220 mm x 60 mm por unidade (tolerância: ±0,15 mm)
Espessura do quadro acabado	2.12mm
Peso de cobre	Camadas exteriores (L1, L12): 1 oz (1.4 mils / 35μm) Camadas interiores: 0,5 oz (0,7 mils / 17 μm) ou 1 oz (35 μm) (por empilhamento)
Via espessura do revestimento	25 μm
Traço/Espaço mínimo	3 mils / 3 mils
Tamanho mínimo do buraco	0.2 mm
Vias	Total de 459 vias (sem vias cegas); vias de 0,2 mm e 0,4 mm preenchidas com resina + revestimento com tampa
Revestimento de superfície	Ouro de imersão em níquel sem eléctro (ENIG)
Tela de seda	Alto (L1): Branco; Baixo (L12): Branco
Máscara de solda	Parte superior (L1): Azul; parte inferior (L12): Azul
Garantia da qualidade	100% Teste eléctrico antes da expedição
Formato da obra de arte	Gerber RS-274-X
Padrão de qualidade	Classe IPC-3

Empilhamento de PCB de precisão

Tipo de camada	Especificações	Espessura
Camada de cobre (título superior externo - L1)	Cobre_camada_1	35 μm (1 oz)
Prepreg	R-5670(G) 1080 (68%) × 1	810,4 μm
Camada de cobre (interior - L2)	Copper_layer_2	35 μm (1 oz)
Núcleo Megtron6	M6 Core R5775G ((HVLP)	75 μm
Capa de cobre (interior - L3)	Cobre_camada_3	17 μm (0,5 oz)
Prepreg	R-5670(G) 3313 (59%) × 2	2190,9 μm
Capa de cobre (interior - L4)	Cobre_camada_4	17 μm (0,5 oz)
Núcleo Megtron6	M6 Core R5775G ((HVLP)	75 μm
Camada de cobre (interior - L5)	Cobre_camada_5	17 μm (0,5 oz)
Prepreg	R-5670(G) 3313 (59%) × 2	216.5 μm
Camada de cobre (interior - L6)	Cobre_camada_6	35 μm (1 oz)
Núcleo Megtron6	M6 Core R5775G ((HVLP)	400 μm (de espessura do núcleo para estabilidade)
Camada de cobre (interior - L7)	Cobre_camada_7	35 μm (1 oz)
Prepreg	R-5670(G) 3313 (59%) × 2	2150,6 μm
Capa de cobre (interior - L8)	Cobre_camada_8	17 μm (0,5 oz)
Núcleo Megtron6	M6 Core R5775G ((HVLP)	75 μm
Capa de cobre (interior - L9)	Cobre_camada_9	17 μm (0,5 oz)
Prepreg	R-5670(G) 3313 (59%) × 2	2190,8 μm
Camada de cobre (interior - L10)	Cobre_camada_10	17 μm (0,5 oz)
Núcleo Megtron6	M6 Core R5775G ((HVLP)	75 μm
Capa de cobre (interior - L11)	Cobre_camada_11	35 μm (1 oz)
Prepreg	R-5670(G) 1080 (68%) × 1	810,4 μm
Capa de cobre (Fondo exterior - L12)	Cobre_camada_12	35 μm (1 oz)

Controle da impedância crítica (50 Ohm de ponta única)

Identificador de impedância	Configuração	Camada	Largura do traço	Camadas de referência	Impedância alvo
Impedância-1	Com um único fim	L1 (Exterior superior)	5.71 mils	Para baixo: L2	50 Ohms
Impedância-2	Com um único fim	L3 (Interior)	4.31 milis	Superiores: L2; inferiores: L4	50 Ohms
Impedância-3	Com um único fim	L5 (Interior)	4.71 mils	L4 superior; L7 inferior	50 Ohms
Impedância-4	Com um único fim	L8 (Interior)	4.51 milis	L7 em cima; L9 em baixo	50 Ohms
Impedância-5	Com um único fim	L10 (Interior)	4.31 milis	Superiores: L9; inferiores: L11	50 Ohms

Megtron6 (M6) R-5775 Visão geral do material

A Panasonic Megtron6 (M6) R-5775 é um laminado revestido de cobre multicamadas premium (CCL) projetado para sistemas eletrônicos de alta frequência, alta velocidade e alta confiabilidade.Projetado para atender às exigências rigorosas do 5G, ondas milimétricas e computação de alto desempenho (HPC), combina baixa perda dielétrica (Df), constante dielétrica estável (Dk),e excepcional fiabilidade térmica - permitindo a transmissão contínua de sinais de alta velocidade com atenuação mínima.

Como um material livre de halogênio e compatível com o RoHS, o Megtron6 se alinha com os padrões de fabricação verde, suportando projetos de PCB de 4 a 30 camadas, tornando-o versátil para arquiteturas de circuitos complexos.A sua compatibilidade com a tecnologia de processamento tradicional FR-4 elimina a necessidade de equipamentos especiais, reduzindo os custos de produção sem comprometer o desempenho.

Características principais do Megtron6 (M6) R-5775

Imóveis	Especificações
Constante dielétrica (Dk)	3.4 (1GHz/23°C); 3.34 (13GHz)
Fator de dissipação (Df)	0.002 (1GHz/23°C); 0.0037 (13GHz)
Coeficiente de expansão térmica (CTE)	Eixo X: 16 ppm/°C; Eixo Y: 16 ppm/°C; Eixo Z: 45 ppm/°C
Temperatura de transição do vidro (Tg)	> 185°C (método DSC); 210°C (método DMA)
Temperatura de decomposição térmica (Td)	410°C (método TGA)
Suporte de camada	Projetos de PCB multicamadas de 4 a 30 camadas
Conformidade ambiental	Compatível com a RoHS; sem halogênio
Compatibilidade de fabrico	Processamento tradicional de FR-4 (não é necessário equipamento especial)
Classificação de inflamabilidade	UL 94 V-0

Aplicações típicas

Este PCB Megtron6 de 12 camadas é adaptado para sistemas de alto desempenho e alta frequência em todas as indústrias:

Comunicação 5G: antenas de ondas milimétricas, antenas de RF AAU (Active Antenna Unit) e hardware da estação base 5G.
Eletrônica automóvel: radar de ondas milimétricas de 77 GHz, ADAS (Sistemas Avançados de Assistência ao Condutor) e sensores de condução autônoma.
Centros de dados: placas-mãe de servidores de alta velocidade, PCBs de módulos ópticos 400G/800G e interconexões de alta largura de banda.
Aeroespacial e Defesa: Sistemas de comunicação por satélite, circuitos de radar de alta frequência e aviônicos.
Eletrônicos de consumo: roteadores Wi-Fi 6E/7, dispositivos AR/VR e periféricos de computação de alto desempenho.
