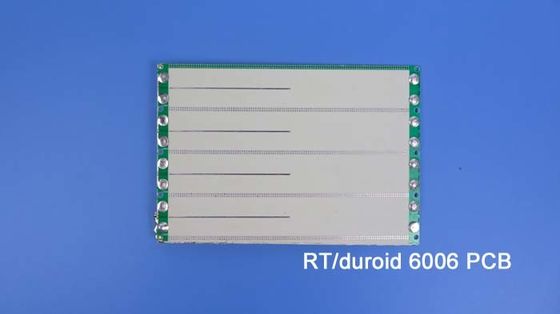

25mil RT Duroide 6006 RF PCB com máscara de solda verde e imersão em ouro

25mil RT Duroide 6006 RF PCB com máscara de solda verde e imersão em ouro

MOQ: 1 PCS
preço: USD9.99-99.99/PCS
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000 pcs por mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Destacar:

Substratos de PCB RF

,

25 milímetros de PCB RF

,

PWB rígido de 2 camadas

Descrição do produto

Apresento o nosso novo PCB, concebido para atender aos mais altos padrões de desempenho e fiabilidade, com características avançadas e materiais de substrato excepcionais.Este PCB oferece desempenho de circuito incomparável para uma ampla gama de aplicações.



1Substratos de PCB:
Fabricado com compósitos cerâmico-PTFE Rogers RT/duroid 6006, este substrato de PCB oferece características superiores:
- DK de 6,15 +/- 0,15 a 10 GHz/23°C, permitindo uma redução do tamanho do circuito.
- Fator de dissipação de 0,0027 a 10 GHz/23°C, garantindo baixas perdas e desempenho óptimo na banda X ou abaixo.
- Td > 500 °C TGA, proporcionando uma elevada estabilidade térmica.
- Absorção de umidade de apenas 0,05%, aumentando a durabilidade.
- Coeficientes de expansão térmica controlados (CTE) de 47 ppm/°C (eixo X), 34 ppm/°C (eixo Y) e 117 ppm/°C (eixo Z), mantendo a estabilidade em condições variáveis.



2Características:
O nosso PCB vem com características que garantem um desempenho de circuito consistente e confiável:
- Controlo rigoroso da resistência e da espessura para obter resultados repetíveis.
- Revestido com folha de cobre electrodepositada, tratada de forma normal e reversa, para uma transmissão óptima do sinal.
- Furações de revestimento confiáveis em placas de várias camadas, garantindo ligações seguras.



3Empilhadeira:
Este PCB segue uma construção rígida de duas camadas:
- Camada de cobre 1: 35 μm
- RT/duroide 6006: 0,635 mm (25 mil)
- Camada de cobre 2: 35 μm



4Detalhes da construção:
- Dimensões das placas: 114 mm x 60 mm (14 PCS), com uma tolerância de +/- 0,15 mm.
- Trace/Space mínimo: 5/7 mils, permitindo designs de circuitos complexos.
- Tamanho mínimo do buraco: 0,25 mm, facilitando a integração de componentes versáteis.
- espessura da placa acabada: 0,8 mm, equilibrando durabilidade e compacidade.
- Peso de Cu acabado: camadas externas de 1 oz (1,4 mil), garantindo condutividade óptima.
- espessura de revestimento: 20 μm, promovendo ligações robustas.
- Finalização superficial: ouro de imersão, proporcionando excelente resistência à corrosão.
- Supremo Silkscreen: Branco, permitindo uma identificação clara dos componentes.
- Não.
- Máscara de solda superior: verde, proteção contra a soldagem de ponte.
- Máscara de solda inferior.
- 100% Testes eléctricos utilizados antes da expedição, garantindo qualidade e fiabilidade.



5Estatísticas de PCB:
- Componentes: 6
- Total de almofadas: 38
- Acessórios para buracos: 15.
- Pads SMT superiores: 23
- Pads SMT inferiores: 0
- Vias: 27.
- Redes: 3.



6Arte e padrões:
A arte da placa de circuito impresso é fornecida no formato Gerber RS-274-X. Ela cumpre o padrão IPC-Classe-2, garantindo uma fabricação de alta qualidade.



7Disponibilidade:
O nosso PCB está disponível em todo o mundo, tornando-o acessível para as necessidades do seu projeto.



8Aplicações típicas:
Este PCB versátil encontra aplicações em várias indústrias, incluindo:
- Liga as antenas.
- Sistemas de comunicações por satélite
- Amplificadores de potência
- Sistemas de prevenção de colisões de aeronaves
- Sistemas de alerta por radar terrestre



Imóveis NT1 motor eléctrico Direção Unidades Condição Método de ensaio
Constante dielétrica,εProcesso 6.15±0.15 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Linha de raios apertada
Constante dielétrica,εDesenho 6.45 Z   8 GHz a 40 GHz Método de comprimento de fase diferencial
Fator de dissipação,tanδ 0.0027 Z   10 GHz/A IPC-TM-650 2.5.5.5
Coeficiente térmico de ε - 410 Z ppm/°C - 50°C- 170°C IPC-TM-650 2.5.5.5
Resistividade de volume 7 x 107   Mohm.cm A IPC 2.5.17.1
Resistividade de superfície 2 x 107   - O quê? A IPC 2.5.17.1
Propriedades de tração ASTM D638 (0,1/min. taxa de deformação)
Módulo de Young 627(91) 517(75) X Y MPa ((kpsi) A
Estresse extremo 20(2.8) 17(2.5) X Y MPa ((kpsi) A
Estiramento Final 12 a 13 4 a 6 X Y % A
Propriedades de compressão   ASTM D695 (0,05/min. taxa de deformação)
Módulo de Young 1069 (115) Z MPa ((kpsi) A
Estresse extremo 54(7.9) Z MPa ((kpsi) A
Estiramento Final 33 Z %
Módulo flexural 2634 (382) 1951 (283) X MPa ((kpsi) A ASTM D790
Estresse extremo 38 (5.5) X Y MPa ((kpsi) A
Deformação sob carga 0.33 2.1 Z Z % 24 horas / 50°C/7MPa 24 horas/150°C/7MPa ASTM D261
Absorção de umidade 0.05   % D48/50°C0.050" (~1.27mm) de espessura IPC-TM-650 2.6.2.1
Conductividade térmica 0.49   W/m/k 80°C ASTM C518
Coeficiente de expansão térmica 47
34
117
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.41
Td 500   °CTGA   ASTM D3850
Densidade 2.7   g/cm3   A norma ASTM D792
Calor específico 0.97(0.231)   j/g/k
(BTU/ib/)
OF)
  Calculado
Peel de cobre 14.3 (2.5)   pli (N/mm) após flutuação de solda IPC-TM-650 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível - Sim, sim.



NT1 energia nuclear NT1 energia nuclear



No mundo dos PCB de alto desempenho, o RT duroid 6006 destaca-se como uma solução de substrato de ponta.Este substrato abre um reino de possibilidades para engenheiros e designersVamos aprofundar as características notáveis e características que tornam o RT duroid 6006 uma mudança de jogo na indústria.



Uma das características destacadas do duroide RT 6006 é a sua impressionante constante dielétrica (ε).Este substrato permite a redução do tamanho do circuito sem comprometer o desempenhoPara aplicações mais exigentes na faixa de 8 GHz a 40 GHz, o valor de projecto ε de 6,45 assegura um desempenho consistente utilizando o método de comprimento de fase diferencial.



Para além das suas propriedades dielétricas excepcionais, o duroide RT 6006 possui um factor de dissipação incrivelmente baixo (tanδ) de 0,0027 a 10 GHz/A,garantir a perda mínima de sinal e uma alta integridade do sinalEsta característica torna-o uma escolha ideal para operar em frequências da banda X ou abaixo.garante estabilidade e desempenho fiável numa ampla gama de temperaturas.



Em termos de propriedades mecânicas, o duroide RT 6006 demonstra um desempenho excepcional.Este substrato oferece uma rigidez e rigidez excepcionaisOs seus valores de tensão finais de 20 MPa (2,8 kpsi) no eixo X e 17 MPa (2,5 kpsi) no eixo Y garantem que o substrato pode suportar condições exigentes.O substrato apresenta valores de deformação finais de 12% a 13% no eixo X e de 4% a 6% no eixo Y, tornando-a resistente à deformação sob carga.



O RT duroid 6006 também se destaca em propriedades de compressão, com um módulo de Young de 1069 MPa (115 kpsi) no eixo Z e uma tensão final de 54 MPa (7,9 kpsi).Esta resistência à compressão excepcional garante a fiabilidade do substrato sob cargas pesadasAlém disso, os seus valores de módulo de flexão de 2634 MPa (382 kpsi) no eixo X e 1951 MPa (283 kpsi) no eixo Y, juntamente com uma tensão final de 38 MPa (5,5 kpsi),torná-lo ideal para aplicações com exigentes requisitos de dobra.



Com uma taxa de absorção de umidade de apenas 0,05%, o RT duroid 6006 mantém as suas propriedades eléctricas e mecânicas mesmo em ambientes úmidos.49 W/m/k a 80°C assegura uma eficiência na dissipação de calorO coeficiente de expansão térmica do substrato é de 47 ppm/°C (eixo X), 34 ppm/°C (eixo Y),e 117 ppm/°C (eixo Z) garante estabilidade dimensional e compatibilidade com outros componentes.



Material de PCB: Fabricação a partir de materiais de borracha
Designação NT1 motor eléctrico
Constante dielétrica: 6.15
Fator de dissipação 0.0027 10GHz
Número de camadas: PCB de duas faces, PCB multicamadas, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Espessura do PCB: 10mil ((0,254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.905mm), 100mil ((2,54mm)
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, etc.



Além disso, o RT duroid 6006 apresenta uma excelente resistência à chama com uma classificação V-0 de acordo com as normas UL 94.assegurar o cumprimento das normas ambientais.



25mil RT Duroide 6006 RF PCB com máscara de solda verde e imersão em ouro 0



Disponível em todo o mundo, o RT duroid 6006 abre um mundo de possibilidades em várias indústrias e aplicações.ou sistemas de prevenção de colisões de aeronaves, este substrato capacita os engenheiros a ampliar os limites da inovação tecnológica.



Para consultas técnicas ou para explorar o potencial do duroid 6006 RT no seu projeto, por favor contacte a nossa equipa de vendas dedicada em sales10@bichengpcb.com.Desbloqueie o poder de substratos de circuito avançados com o RT duroid 6006 e eleve seus projetos a novos patamares de desempenho e confiabilidade.
