Placa de circuito tomada partido da micro-ondas do PWB TC600 dobro de alta velocidade

produtos

PWB do núcleo do metal

Contacte-nos

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contacte agora

Placa de circuito tomada partido da micro-ondas do PWB TC600 dobro de alta velocidade

MOQ:	1PCS
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000PCS pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

CHINA

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-196.V1.0

Matéria-prima:

TC600 1.27mm

Contagem da camada:

2 camadas

Espessura do PWB:

1,4 milímetros ±0.1

Tamanho do PWB:

120 x 66mm=1up

Máscara da solda:

preto

Silkscreen:

branco

Peso de cobre:

Revestimento de superfície:

Prata da imersão, 80,8%

Destacar:

Placa de alta velocidade do PWB da micro-ondas

Micro-ondas Oven Circuit Board do PWB

Placa tomada partido dobro do PWB da micro-ondas

Descrição do produto

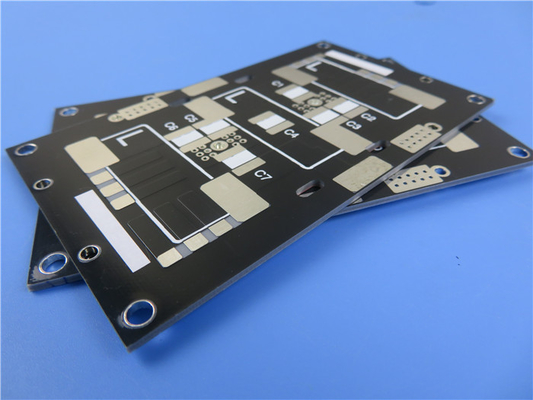

TC600 placa de circuito tomada partido da micro-ondas do PWB 50mil 1.27mm dobro de alta frequência com prata da imersão

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este é um tipo de gestão que de calor o PWB fez na carcaça TC600 de Rogers (Arlon) com a espessura 50mil, começando o cobre 0.5oz, terminou a máscara de cobre, preta de 1oz da solda no lado componente e a prata da imersão chapeada em almofadas. É uma placa da dupla camada fabricada conforme o padrão da classe 2 do IPC. Todas as placas são ponta de prova do teste de 100%, do voo ou dispositivo elétrico elétrico do teste, antes da expedição.

Especificações do PWB

TAMANHO DO PWB	120 x 66mm=1up
TIPO DA PLACA	O dobro tomou partido PWB
Número de camadas	2 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- 0,5 onças) +plate camada SUPERIOR de 17um (
	TC600 1.27mm
	cobre ------- 17um (0,5 onças) + camada do BOT da placa
TECNOLOGIA
Traço e espaço mínimos:	mil. 6 mil./6
Furos mínimos/máximos:	0,5 milímetros/4,0 milímetros
Número de furos diferentes:	6
Número de furos de broca:	87
Número de entalhes moídos:	0
Número de entalhes internos:	0
Controle da impedância:	não
Número de dedo do ouro:	0
MATERIAL DA PLACA
Cola Epoxy de vidro:	TC600 1.27mm
Folha final externo:	1,0 onças
Folha final interna:	N/A
Altura final do PWB:	1,4 milímetros ±0.1
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Prata da imersão, 80,8%
Solde a máscara para aplicar-se a:	Lado superior e lado inferior
Cor da máscara da solda:	Preto
Tipo da máscara da solda:	LPI
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	Lado componente
Cor da legenda componente	Branco
Fabricante Name ou logotipo:	N/A
ATRAVÉS DE	Chapeado através do furo (PTH), tamanho mínimo 0.5mm.
AVALIAÇÃO DE FLAMIBILITY	94V-0
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

Placa de circuito tomada partido da micro-ondas do PWB TC600 dobro de alta velocidade 0

Nossas vantagens

1. As capacidades poderosas do PWB apoiam seus investigação e desenvolvimento, vendas e mercado;

2. Os produtos e a fabricação do PWB são certificados por organizações autorizadas;

3. oficina 16000㎡ com capacidade da saída 30000㎡ e 8000 tipos de PWB pelo mês;

4. Verificação rápida de CADCAM e cotação livre do PWB;

5. Nenhuma quantidade de ordem mínima. 1 parte está disponível;

6. Uma equipe com paixão, disciplina, responsabilidade e honestidade;

7. Mais do que os anos 19+ de experiência de alta frequência do PWB;

8. Capacidade do PWB do protótipo à capacidade da produção de volume;

9. Entrega no tempo: >98%, taxa da queixa do cliente: <1>

10. Classe 3 da classe 2 do IPC/IPC;

Nossas capacidades do PWB (2022)

Parâmetro	Valor
Contagens da camada	1-32
Material da carcaça	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (Tg alto S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 CTI>600V alto; Polyimide, ANIMAL DE ESTIMAÇÃO; Núcleo etc. do metal.
Tamanho máximo	Teste de voo: 900600mm, teste 460380mm do dispositivo elétrico, nenhum teste 1100*600mm
Tolerância do esboço da placa	±0,0059"(0.15mm)
Espessura do PWB	0,0157" - 0,3937" (0.40mm--10.00mm)
Tolerância da espessura (T≥0.8mm)	±8%
Tolerância da espessura (t<0.8mm)	±10%
Espessura da camada da isolação	0,00295" - 0,1969" (0.075mm--5.00mm)
Trilha mínima	0,003" (0.075mm)
Espaço mínimo	0,003" (0.075mm)
Espessura de cobre exterior	35µm--350µm (1oz-10oz)
Espessura de cobre interna	17µm--350µm (0.5oz - 10oz)
Furo de broca (mecânico)	0,0079" - 0,25" (0.2mm--6.35mm)
Furo terminado (mecânico)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mecânico)	0,00295" (0.075mm)
Registro (mecânico)	0,00197" (0.05mm)
Prolongamento	12:1
Tipo da máscara da solda	LPI
Min Soldermask Bridge	0,00315" (0.08mm)
Min Soldermask Clearance	0,00197" (0.05mm)
Tomada através do diâmetro	0,0098" - 0,0236" (0.25mm--0.60mm)
Tolerância do controle da impedância	±10%
Revestimento de superfície	HASL, HASL SE, ENIG, lata da imersão, prata da imersão, OSP, dedo do ouro, ouro puro etc. chapeado.

Placa de circuito tomada partido da micro-ondas do PWB TC600 dobro de alta velocidade 1
