MOQ: | 1PCS |
preço: | USD9.99-99.99/PCS |
Embalagem padrão: | Vacuum bags+Cartons |
Período de entrega: | 8-9 working days |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000PCS per month |

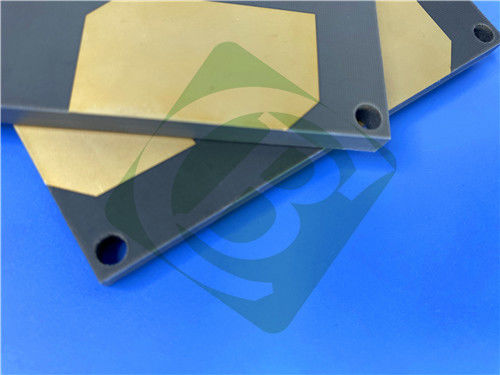

No cenário eletrônico acelerado de hoje, a demanda por placas de circuito impresso (PCIs) de alto desempenho está em seu ponto mais alto. Nossa PCI de dupla face, construída com material F4BM220, se destaca como uma escolha premium para uma variedade de aplicações, oferecendo notáveis propriedades térmicas e elétricas.
Seleção de Material: F4BM220
No cerne desta PCI de dupla face está o F4BM220, um laminado de alto desempenho conhecido por suas características elétricas superiores. Este material é projetado através de um processo meticuloso que combina tecido de fibra de vidro com resina de politetrafluoroetileno (PTFE), resultando em um produto que supera os materiais FR-4 tradicionais.
Principais Características do F4BM220:
- Constante Dielétrica (Dk): 2,2±0,04 a 10 GHz, garantindo perda mínima de sinal, o que é crucial para aplicações de alta frequência.
- Fator de Dissipação: 0,001 a 10 GHz, contribuindo para maior eficiência e melhor integridade do sinal.
- Desempenho Térmico: Com um CTE de 25 ppm/°C no eixo X e 34 ppm/°C no eixo Y, o F4BM220 mantém a estabilidade dimensional em diferentes temperaturas.
- Absorção de Umidade: Menos de 0,08%, o que aumenta a confiabilidade em condições úmidas.
- Classificação de Inflamabilidade: UL-94 V0, garantindo a conformidade com os padrões de segurança.
Parâmetro | Especificação |
Material Base | F4BM220 |
Contagem de Camadas | Dupla Face |
Dimensões da Placa | 90mm x 90mm ± 0,15mm |
Trilha/Espaço Mínimo | 10/10 mils |
Tamanho Mínimo do Furo | 0,7mm |
Vias Cegas | Não |
Espessura da Placa Acabada | 6,1mm |
Peso Cu Acabado | 1oz (1,4 mils) camadas externas |
Espessura da Chapeação da Via | 20 μm |
Acabamento da Superfície | Ouro por Imersão |
Serigrafia Superior | Não |
Serigrafia Inferior | Não |
Máscara de Solda Superior | Não |
Máscara de Solda Inferior | Não |
Configuração da Empilhagem
A empilhagem de nossa PCI é projetada para otimizar o desempenho:
- Camada de Cobre 1: 35 μm
- Núcleo F4BM220: 6,0 mm
- Camada de Cobre 2: 35 μm
Esta configuração garante conexões elétricas robustas e gerenciamento térmico, essencial para dispositivos eletrônicos modernos.
Garantia de Qualidade
Cada PCI passa por um teste elétrico de 100% antes do envio, garantindo que ela atenda aos rigorosos padrões da IPC-Classe-2. Este compromisso com a qualidade garante que cada placa funcione de forma confiável em aplicações exigentes.
Aplicações Típicas
A versatilidade desta PCI de dupla face a torna ideal para várias aplicações de alta frequência, incluindo:
- Sistemas de Micro-ondas e RF: Perfeito para aplicações que exigem precisão e confiabilidade.
- Desfasadores: Essenciais para controlar a fase do sinal em sistemas de comunicação avançados.
- Divisores e Acopladores de Potência: Usados na distribuição de sinais de RF, garantindo desempenho consistente.
- Redes de Alimentação: Cruciais para distribuir sinais em sistemas de antenas e radar.
- Comunicações por Satélite: Projetado para suportar os rigores dos ambientes espaciais.
- Antenas de Estações Base: Suportando a espinha dorsal das telecomunicações modernas.
Conclusão
Investir nesta solução avançada de PCI garante que seus produtos não apenas atendam, mas superem as demandas do cenário tecnológico atual. Seja você da área de telecomunicações, aeroespacial ou eletrônicos de consumo, esta PCI foi projetada para fornecer o desempenho que você precisa.
Para consultas ou para fazer um pedido, entre em contato conosco — vamos elevar suas soluções eletrônicas juntos!
