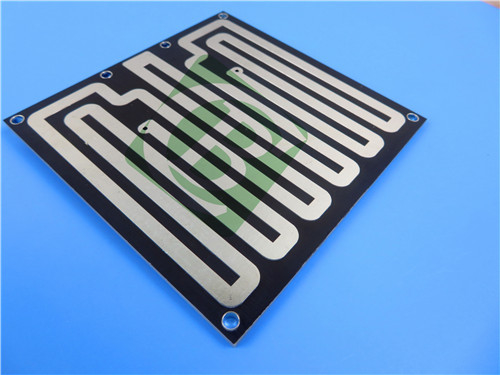

Apresento o nosso PCB rígido de 2 camadas de alto desempenho, expertamente concebido usando o material F4BTME320.Este PCB avançado foi projetado para precisão e confiabilidade nas mais exigentes aplicações de RF e microondas, tornando-o a escolha ideal para sistemas aeroespaciais, tecnologias de radar e comunicações por satélite.
O empilhamento deste PCB consiste em:
Capa de cobre 1: 35 μm
Núcleo F4BTME320: 1,524 mm (60 mil)
Capa de cobre 2: 35 μm
Detalhes dos PCB
| Parâmetro |
Detalhes |
| Material de base |
F4BTME320 |
| Número de camadas |
2 camadas |
| Dimensões da placa |
136 mm x 98 mm (1 peça), tolerância ± 0,15 mm |
| Tamanho mínimo do buraco |
0.4 mm |
| Vias Cegas |
- Não, não. |
| Espessura do quadro acabado |
1.6 mm |
| Peso de Cu acabado (camadas exteriores) |
1 oz (1,4 ml) |
| Revestimento de superfície |
Estaca de imersão |
| Top Silkscreen |
- Não, não. |
| Tela de seda inferior |
- Não, não. |
| Máscara de solda superior |
Negro |
| Máscara de solda inferior |
- Não, não. |
| Teste elétrico |
100% utilizado antes da expedição |
Características e benefícios do material F4BTME320
Propriedades dielétricas
O laminado F4BTME320 apresenta uma constante dielétrica estável de 3,2 com uma tolerância de ±0,06 a 10 GHz. Esta estabilidade excepcional é crítica para aplicações de alta frequência,assegurar um desempenho consistente do sinal.
Características de perda ultra-baixa
Com um fator de dissipação notavelmente baixo de apenas 0,002 a 10 GHz (0,0026 a 20 GHz), o F4BTME320 minimiza a perda de sinal,tornando-o perfeito para aplicações sensíveis de RF como antenas de matriz em fase e sistemas de radar militares.
Resistência à umidade
Com uma taxa de absorção de umidade de apenas 0,05%, este PCB mantém um excelente desempenho em ambientes úmidos, reduzindo significativamente o risco de delaminação.
Desempenho térmico
Os valores CTE para o F4BTME320 são concebidos para garantir a fiabilidade térmica:
- Eixo X: 13 ppm/°C
- Eixo Y: 15 ppm/°C
- Eixo Z: 58 ppm/°C
Estes valores otimizados garantem a estabilidade dimensional em temperaturas de funcionamento de -55°C a 288°C.
Desempenho PIM excepcional
Com valores de PIM consistentemente abaixo de -160 dBc, este material oferece um desempenho excepcional para aplicações sensíveis à intermodulação passiva, como antenas de estações base.
Aplicações típicas
As propriedades avançadas deste PCB o tornam adequado para as aplicações de alta frequência mais exigentes:
- Sistemas aeroespaciais e de defesa: radares e aviônicos que exigem extrema fiabilidade
- Antenas de matriz de fases: aplicações sensíveis a fases de precisão
- Comunicações por satélite: transmissão de sinais de alta frequência
- Sistemas de radar militares: sistemas de detecção de missões críticas
- Infra-estrutura 5G: antenas de estações de base e componentes de RF
- Sistemas de micro-ondas e RF: divisores de energia, acopladores e redes de alimentação
Conformidade e normas
Este PCB adere rigorosamente às normas IPC-Classe-2, garantindo que cumpre os rigorosos requisitos da indústria em matéria de qualidade e fiabilidade.Todas as ilustrações são fornecidas no formato Gerber RS-274-X para integração de fabricação sem problemas.
Disponibilidade mundial
Oferecemos transporte mundial, garantindo a entrega atempada para engenheiros e fabricantes em todas as regiões.
Conclusão
Este PCB rígido de 2 camadas com construção F4BTME320 representa o auge da tecnologia de placas de circuito de alta frequência.Combinando propriedades superiores de materiais com engenharia de precisão e rigoroso controlo de qualidadeAo selecionar este PCB, você está escolhendo uma solução que irá melhorar a integridade do sinal, melhorar a confiabilidade do sistema,e suportar os ambientes operacionais mais exigentesParceria conosco para suas necessidades avançadas de PCB de RF e microondas.
