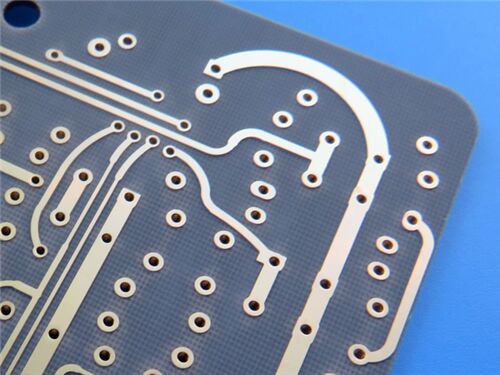

Esta PCB rígida de 2 camadas é projetada especificamente para sistemas de micro-ondas, RF e radar de alto desempenho, utilizando laminado Wangling F4BM220. Ele aproveita as propriedades elétricas superiores do material — baixa perda dielétrica, alta resistência de isolamento e excelente estabilidade de desempenho — para atender aos requisitos rigorosos da transmissão de sinais de alta frequência.
Especificação da PCB
| Parâmetro |
Detalhes |
| Contagem de Camadas |
2 camadas (estrutura rígida de dupla face) |
| Material Base |
Wangling F4BM220 (laminado composto por tecido de fibra de vidro, resina de politetrafluoroetileno e filme de politetrafluoroetileno) |
| Dimensões da Placa |
51mm × 67mm por peça (1PCS), tolerância ±0,15mm |
| Traço/Espaço Mínimo |
5 mils (traço) / 8 mils (espaço) |
| Tamanho Mínimo do Furo |
0,3mm |
| Vias |
Sem vias cegas; vias totais: 17; espessura da galvanização das vias: 20 μm |
| Espessura da Placa Acabada |
0,6mm |
| Peso do Cobre Acabado |
1oz (1,4 mils) para camadas externas |
| Acabamento da Superfície |
Ouro por imersão |
| Serigrafia |
Sem serigrafia na camada superior; Sem serigrafia na camada inferior |
| Máscara de Solda |
Sem máscara de solda na camada superior; Sem máscara de solda na camada inferior |
| Garantia de Qualidade |
Teste elétrico 100% antes do envio |
Empilhamento da PCB
| Nome da Camada |
Material |
Espessura |
| Camada Superior (Copper_layer_1) |
Cobre |
35 μm |
| Camada de Substrato |
Núcleo F4BM220 |
0,5mm |
| Camada Inferior (Copper_layer_2) |
Cobre |
35 μm |
F4BM220 Introdução do Material
Os laminados F4BM220 da Wangling são feitos formulando cientificamente e prensando rigorosamente uma combinação de tecido de fibra de vidro, resina de politetrafluoroetileno e filme de politetrafluoroetileno. Seu desempenho elétrico é aprimorado em comparação com o F4B220, principalmente devido à menor perda dielétrica, maior resistência de isolamento e estabilidade aprimorada. Ele pode substituir produtos estrangeiros semelhantes.
F4BM220 e F4BME220 têm a mesma camada dielétrica, mas diferentes combinações de folha de cobre: F4BM220 é emparelhado com folha de cobre ED, adequado para aplicações sem requisitos PIM; F4BME220 é emparelhado com folha de cobre tratada reversamente (RTF), oferecendo excelente desempenho PIM, controle de linha mais preciso e menor perda de condutor. Ao ajustar a proporção entre politetrafluoroetileno e tecido de fibra de vidro, F4BM220 e F4BME220 alcançam o controle preciso da constante dielétrica, proporcionando baixa perda e estabilidade dimensional aprimorada. Uma constante dielétrica mais alta corresponde a uma proporção maior de fibra de vidro, resultando em melhor estabilidade dimensional, menor coeficiente de expansão térmica, deriva de temperatura aprimorada e um ligeiro aumento na perda dielétrica.
Principais Características do Material
| Característica |
Especificação/Descrição |
| Constante Dielétrica (Dk) |
2,2 ± 0,04 a 10GHz |
| Fator de Dissipação |
0,001 a 10GHz |
| Coeficiente de Expansão Térmica (CTE) |
Eixo X: 25 ppm/°C; Eixo Y: 34 ppm/°C; Eixo Z: 240 ppm/°C (-55°C a 288°C) |
| Coeficiente Térmico de Dk |
-142 ppm/°C (-55°C a 150°C) |
| Absorção de Umidade |
≤0,08% |
| Classificação de Inflamabilidade |
UL-94 V0 |
| Estrutura da Camada |
Construção rígida de 2 camadas com núcleo F4BM220 e camadas de cobre de 35μm em ambos os lados |
| Acabamento da Superfície |
Ouro por imersão, garantindo excelente soldabilidade e resistência à corrosão |
| Serigrafia e Máscara de Solda |
Sem serigrafia ou máscara de solda em ambas as camadas, adaptando-se a requisitos específicos de aplicação |
| Correspondência da Folha de Cobre |
Emparelhado com folha de cobre ED, adequado para aplicações sem requisitos PIM |
Benefícios Essenciais
Controle Preciso da Constante Dielétrica: Alcançado ajustando a proporção de politetrafluoroetileno e tecido de fibra de vidro, equilibrando baixa perda e estabilidade dimensional.
Estabilidade Aprimorada: Resistência de isolamento aprimorada e desempenho estável em comparação com F4B220, com operação confiável em vários ambientes.
Baixa Sensibilidade Ambiental: Absorção de umidade ≤0,08%, minimizando a degradação do desempenho em condições úmidas.
Alternativa Econômica: Pode substituir produtos estrangeiros semelhantes, oferecendo excelente desempenho a um custo competitivo.
Seguro e Confiável: A classificação de inflamabilidade UL-94 V0 atende aos rigorosos padrões de segurança para aplicações eletrônicas.
Padrão de Qualidade e Disponibilidade
Padrão de Qualidade: Está em conformidade com IPC-Class-2, garantindo desempenho consistente e confiável por meio de rigorosos requisitos de fabricação.
Disponibilidade: Fornecido globalmente com entrega pontual e suporte pós-venda eficiente.
Aplicações Típicas
-Sistemas de Micro-ondas, RF e Radar
-Desfasadores
-Divisores de Potência, Acopladores, Combinadores
-Redes de Alimentação
-Antenas Sensíveis à Fase, Antenas de Arranjo Faseado
-Comunicações por Satélite
-Antenas de Estações Base
Resumo
A PCB rígida de 2 camadas com material Wangling F4BM220 é uma solução de alto desempenho sob medida para aplicações de micro-ondas, RF e radar. Ao combinar o desempenho elétrico superior (baixa perda dielétrica, alta resistência de isolamento) do F4BM220 com o acabamento de superfície em ouro por imersão e a conformidade com os padrões IPC-Class-2, garante efetivamente a transmissão estável de sinais de alta frequência e operação confiável. Sua disponibilidade global e capacidade de substituir produtos estrangeiros semelhantes o tornam uma escolha econômica e confiável para comunicações por satélite, antenas de estações base e vários sistemas de RF de precisão.
