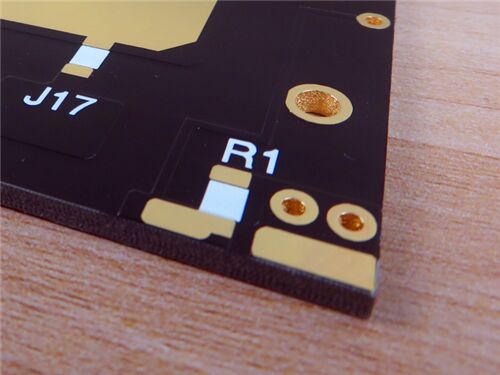

Esta PCB rígida de 2 camadas é projetada para sistemas de micro-ondas, RF e radar de alto desempenho, utilizando laminado Wangling F4BTM350 como material de base. O material F4BTM350 integra nano-cerâmicas de alta dielétrica e baixa perda, dotando a PCB de propriedades elétricas e térmicas superiores. Esta PCB atende de forma confiável aos rigorosos requisitos de transmissão de sinais de alta frequência em aplicações de RF de precisão, como comunicações por satélite e antenas de estações base.
Especificações da PCB
| Parâmetro |
Detalhes |
| Contagem de Camadas |
2 camadas (estrutura rígida) |
| Material de Base |
Wangling F4BTM350 (tecido de fibra de vidro + preenchimento de nano-cerâmica + resina de politetrafluoroetileno) |
| Dimensões da Placa |
328mm × 84,08mm por peça (1PCS), tolerância ±0,15mm |
| Traço/Espaço Mínimo |
5 mils (traço) / 7 mils (espaço) |
| Tamanho Mínimo do Furo |
0,4mm |
| Vias |
Sem vias cegas; Total de vias: 68; Espessura da galvanização das vias: 20 μm |
| Espessura da Placa Acabada |
3,1mm |
| Peso do Cobre Acabado |
1oz (1,4 mils) para camadas externas |
| Acabamento da Superfície |
Ouro por imersão |
| Serigrafia |
Branco na camada superior; Sem serigrafia na camada inferior |
| Máscara de Solda |
Preto na camada superior; Sem máscara de solda na camada inferior |
| Garantia de Qualidade |
Teste elétrico 100% realizado antes do envio |
Empilhamento da PCB
| Nome da Camada |
Material |
Espessura |
| Camada de Cobre Superior (Copper_layer_1) |
Cobre |
35 μm |
| Núcleo do Substrato |
Núcleo F4BTM350 |
3,048mm (120 mil) |
| Camada de Cobre Inferior (Copper_layer_2) |
Cobre |
35 μm |
F4BTM350 Introdução do Material
Os laminados F4BTM350 da Wangling são fabricados através da formulação científica de tecido de fibra de vidro, preenchimento de nano-cerâmica e resina de politetrafluoroetileno, seguido por rigorosos processos de prensagem. Com base na F4BM camada dielétrica, este material incorpora nano-cerâmicas de alta dielétrica e baixa perda, o que aumenta significativamente sua constante dielétrica, resistência ao calor, resistência ao isolamento e condutividade térmica, ao mesmo tempo em que reduz o coeficiente de expansão térmica e mantém características de baixa perda.
F4BTM350 e F4BTME350 compartilham a mesma camada dielétrica, mas diferem na correspondência da folha de cobre: F4BTM350 é emparelhado com folha de cobre ED, adequada para aplicações sem requisitos PIM; F4BTME350 usa folha de cobre tratada reversamente (RTF), fornecendo excelente desempenho PIM, controle de linha mais preciso e menor perda do condutor.
Materiais Chavel Características
| Característica |
Especificação/Descrição |
| Constante Dielétrica (Dk) |
3,5 ± 0,07 a 10GHz |
| Fator de Dissipação |
0,0025 a 10GHz |
| Coeficiente de Expansão Térmica (CTE) |
Eixo X: 10 ppm/°C; Eixo Y: 12 ppm/°C; Eixo Z: 51 ppm/°C (-55°C a 288°C) |
| Coeficiente Térmico de Dk |
-60 ppm/°C (-55°C a 150°C) |
| Absorção de Umidade |
≤0,05% |
| Classificação de Inflamabilidade |
UL-94 V0 |
| Índice de Rastreamento Comparativo (CTI) |
>600V, Grau 0 |
| Correspondência da Folha de Cobre |
Emparelhado com folha de cobre ED (adequado para aplicações não PIM) |
| Vantagem do Acabamento da Superfície |
O ouro por imersão garante excelente soldabilidade e resistência à corrosão |
Benefícios Essenciais
Desempenho Superior em Alta Frequência: Dk alto (3,5±0,07) e baixo fator de dissipação (0,0025 a 10GHz) garantem uma transmissão de sinal de alta frequência estável e eficiente.
Excelente Estabilidade Térmica: Baixo CTE (X:10 ppm/°C, Y:12 ppm/°C) e excelente resistência ao calor garantem estabilidade dimensional sob ciclos térmicos.
Alta Confiabilidade de Isolamento: CTI >600V (Grau 0) e alta resistência de isolamento permitem a operação segura em ambientes elétricos adversos.
Baixa Sensibilidade Ambiental: Absorção de umidade ≤0,05% minimiza a degradação do desempenho em condições úmidas.
Seguro e em Conformidade: Classificação de inflamabilidade UL-94 V0 e conformidade IPC-Class-2 atendem aos rigorosos padrões de segurança e qualidade da indústria.
Padrão de Qualidade e Disponibilidade
Padrão de Qualidade: Conforme IPC-Class-2, garantindo a qualidade consistente do produto por meio de rigoroso controle do processo de fabricação e teste elétrico 100% antes do envio.
Disponibilidade: Suporta fornecimento global, permitindo entrega pontual e suporte pós-venda eficiente para clientes em todo o mundo.
Aplicações Típicas
Sistemas de Micro-ondas, RF e Radar
Desfasadores
Divisores de Potência, Acopladores, Combinadores
Redes de Alimentação
Antenas sensíveis à fase, Antenas de matriz faseada
Comunicações por Satélite
Antenas de Estações Base
Resumo
A PCB Wangling F4BTM350 é uma solução confiável e de alto desempenho, projetada para aplicações de RF de precisão. Em virtude das excelentes propriedades elétricas-térmicas do material, rigoroso controle de qualidade e capacidade de fornecimento global, ela atende efetivamente aos exigentes requisitos de transmissão de sinais de alta frequência em micro-ondas, comunicação por satélite e campos de estações base, fornecendo aos clientes uma opção de PCB econômica e confiável.
