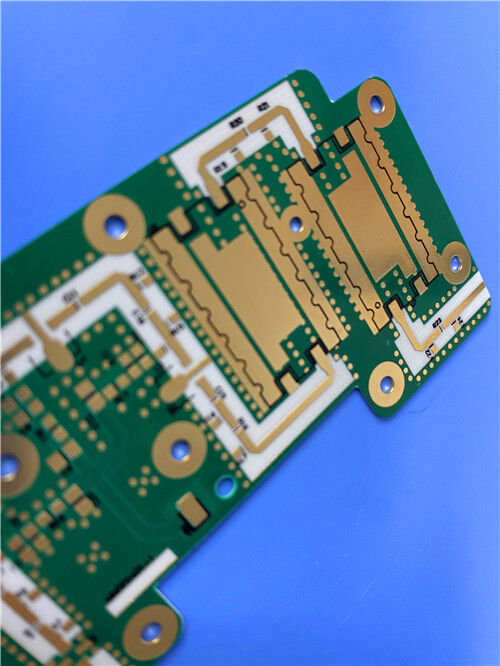

Rogers CLTE-AT PCB 0.2mm Espessura 2 camadas de ouro de imersão

Esta PCB utiliza Rogers CLTE-AT como material de base, apresenta um acabamento superficial de Ouro por Imersão e está em estrita conformidade com os padrões de qualidade IPC-Class-2. Adota uma estrutura rígida de dupla face, projetada para atender aos requisitos de alto desempenho de sistemas eletrônicos de RF, micro-ondas e sensíveis à fase. O acabamento em Ouro por Imersão oferece excepcional resistência à corrosão, soldabilidade e confiabilidade a longo prazo, tornando-o adequado para processos de montagem de precisão.

Detalhes da Construção da PCB

Pilha-Configuração superior

Introdução ao Material Rogers CLTE-AT

Os laminados Rogers CLTE-AT servem como a solução de nível comercial na linha de produtos CLTE™, adotando tecnologias principais dos laminados CLTE-XT™ com modificações otimizadas em termos de custo. Isso resulta em uma constante dielétrica de 3,00 e um perfil de espessura exclusivo em comparação com as variantes CLTE-XT. Como compósitos de PTFE cerâmico microdispersos, os laminados CLTE-AT integram reforço de fibra de vidro tecida para obter excelente estabilidade dimensional—um atributo crítico para montagens complexas, particularmente com substratos finos (0,005” e 0,010”).

Os laminados CLTE-AT oferecem a melhor perda de inserção (S21) da categoria e uma baixa tangente de perda (0,0013) no mercado comercial, perdendo apenas para o CLTE-XT. Eles alcançam resistência superior à descamação sem depender das superfícies de cobre mais ásperas e com maior perda usadas em produtos concorrentes. Além disso, o CLTE-AT apresenta baixo CTE em todos os eixos XYZ e TCEr extremamente baixo, garantindo estabilidade de fase elétrica, estabilidade Dk e estabilidade mecânica em uma faixa de temperatura operacional de -55°C a 150°C. Ele mantém as vantagens competitivas dos laminados CLTE, incluindo absorção mínima de umidade e produtos químicos de processo, facilidade de processamento e condutividade térmica aprimorada para melhor transferência de calor e capacidade de manuseio de energia.

Características do Material CLTE-AT

Benefícios do Material CLTE-AT

-Estabilidade Mecânica Excepcional: O CLTE-AT possui propriedades mecânicas superiores, resistindo à fluência e ao escoamento a frio para manter a estabilidade dimensional a longo prazo, mesmo em ambientes operacionais adversos.

-Resistência a Produtos Químicos de Processo: O material apresenta alta resistência a produtos químicos de processo, minimizando efetivamente os danos durante a gravação, galvanoplastia e outros procedimentos de fabricação de PCB.

-Adesão Otimizada do Cobre: Ele atinge excelente resistência à descamação sem depender de superfícies de cobre mais ásperas e com maior perda, preservando a integridade do sinal, garantindo ao mesmo tempo uma ligação confiável do cobre.

-Fácil Processamento: Compatível com os processos de fabricação de PCB padrão, eliminando a necessidade de técnicas especializadas e reduzindo a complexidade da produção.

Aplicações Típicas

-Aplicações de Radar Automotivo e Controle de Cruzeiro Adaptativo

-Aplicações de Micro-ondas/RF

-Antenas Sensíveis à Fase/Temperatura

-Aplicações Eletrônicas Sensíveis à Fase

-Filtros de RF e Micro-ondas

Qualidade e Disponibilidade

Esta PCB está em conformidade com os padrões de qualidade IPC-Class-2, garantindo desempenho confiável para eletrônicos comerciais e industriais. Está disponível para fornecimento em todo o mundo, apoiando projetos globais e entrega internacional oportuna.
