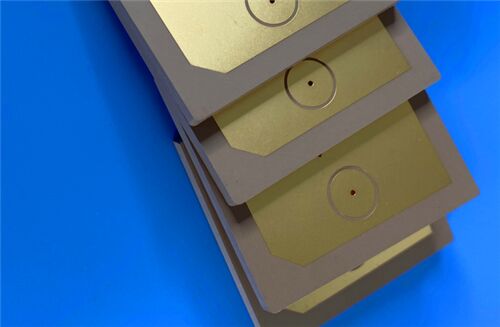

Rogers TMM6 PCB 15mil Substrato 2 camadas placa de circuito de alta frequência

Esta PCB utiliza Rogers TMM6 como material base e adere estritamente aos padrões de qualidade IPC-Class-2. Possui uma estrutura rígida de 2 camadas, projetada para atender aos requisitos de alta confiabilidade de aplicações de RF, micro-ondas e eletrônicos de precisão.

Especificações da PCB

Pilha-Configuração superior

Introdução ao Material Rogers TMM6

Rogers TMM6 é um material de micro-ondas termofixo de alto desempenho, formulado como um compósito de polímero termofixo cerâmico, especificamente adaptado para aplicações que exigem alta confiabilidade de furos chapeados em circuitos stripline e microstrip. Este material combina as principais vantagens da cerâmica e dos laminados de micro-ondas PTFE tradicionais—incluindo excelente estabilidade dielétrica e resistência mecânica—sem a necessidade de técnicas de produção especializadas normalmente exigidas para esses materiais. Notavelmente, o TMM6 oferece uma constante dielétrica única em comparação com outros materiais da família de produtos da Rogers, expandindo sua aplicabilidade em projetos de micro-ondas de precisão.

Características do Material TMM6

Benefícios do Material TMM6

-Estabilidade Mecânica Superior: O TMM6 possui excelentes propriedades mecânicas que resistem à fluência e ao escoamento a frio, garantindo estabilidade dimensional a longo prazo, mesmo em ambientes operacionais adversos.

-Resistência Química ao Processo: O material é altamente resistente a produtos químicos de processo, minimizando efetivamente os danos durante a gravação, chapeamento e outros procedimentos de fabricação de PCB.

-Capacidade Confiável de Ligação por Fio: Como um material à base de resina termofixa, o TMM6 permite a ligação por fio confiável, um requisito crítico para montagens eletrônicas de alta frequência e precisão.

-Ampla Compatibilidade de Fabricação: O TMM6 é compatível com todos os processos comuns de fabricação de PCB, eliminando a necessidade de equipamentos especializados e reduzindo os custos gerais de produção.

Aplicações Típicas

Aproveitando seu excelente desempenho dielétrico, estabilidade térmica e compatibilidade de fabricação, esta PCB é ideal para uma ampla gama de aplicações de RF, micro-ondas e eletrônicos de precisão. As principais áreas de aplicação são as seguintes:

-Circuitos de RF e Micro-ondas

-Amplificadores de Potência e Combinadores

-Filtros e Acopladores

-Sistemas de Comunicação por Satélite

-Antenas GPS

-Antenas Patch

-Polarizadores e Lentes Dielétricas

-Testadores de Chip

Qualidade & DisponibilidadeEsta PCB está em estrita conformidade com os padrões de qualidade IPC-Class-2, garantindo desempenho e confiabilidade consistentes para produtos eletrônicos comerciais e industriais. Está disponível em todo o mundo, apoiando os requisitos de projetos globais e facilitando a entrega pontual aos clientes internacionais.
