Matéria-prima: | TLY-3 | Contagem da camada: | 2 camadas |
---|---|---|---|
Tamanho do PWB: | 100 x 90mm=1PCS | Espessura do PWB: | 0.8mm |
Silkscreen: | branco | Peso de cobre: | 0.5oz |
Revestimento de superfície: | ouro da imersão | ||
Destacar: | PWB de pouco peso de uma comunicação,PWB de uma comunicação de 100x90mm,PWB tomado partido 2 de 100x90mm |

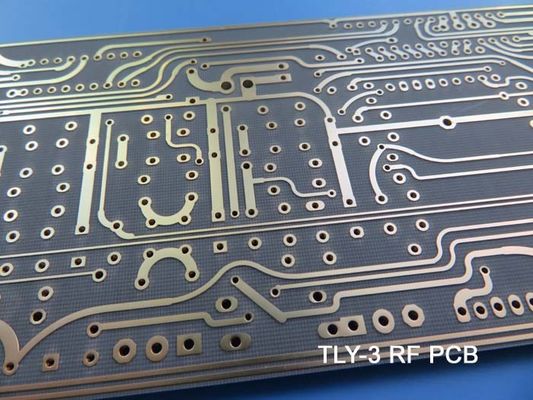

PCB de alta frequência TaconicConstruído emTLY-3 30 mil 0,762 mmCom ouro de imersãopara comunicações via satélite/celular
(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Os laminados Taconic TLY são um tipo de laminados de baixa perda.Eles são fabricados com fibra de vidro tecida muito leve e são dimensionalmente mais estáveis do que os compostos de PTFE reforçados com fibra cortada.A matriz tecida produz um laminado mecanicamente mais estável que é adequado para fabricação de alto volume.O baixo fator de dissipação permite a implantação bem-sucedida para aplicações de radar automotivo projetadas em 77 GHz, bem como outras antenas em frequências de ondas milimétricas.
A constante dielétrica é tão baixa quanto 2,17-2,20 +/-0,02 e o fator de dissipação é tão baixo quanto 0,0009.
Folha de Dados do Material Taconic TLY
VALORES TLY TÍPICOS | |||||
Propriedade | Método de teste | Unidade | Valor | Unidade | Valor |
DK a 10 GHz | IPC-650 2.5.5.5 | 2.2 | 2.2 | ||
Df em 10 GHz | IPC-650 2.5.5.5 | 0,0009 | 0,0009 | ||
Absorção de umidade | IPC-650 2.6.2.1 | % | 0,02 | % | 0,02 |
Decomposição dielétrica | IPC-650 2.5.6 | kV | >45 | kV | >45 |
Rigidez dielétrica | ASTM D 149 | V/mil | 2.693 | V/mil | 106.023 |
Resistividade volumétrica | IPC-650 2.5.17.1 (após temperatura elevada) | Mohms/cm | 1010 | Mohms/cm | 1010 |
Resistividade volumétrica | IPC-650 2.5.17.1 (após umidade) | Mohms/cm | 1010 | Mohms/cm | 109 |
Resistividade superficial | IPC-650 2.5.17.1 (após temperatura elevada) | Mohms | 108 | Mohms | 108 |
Resistividade superficial | IPC-650 2.5.17.1 (após umidade) | Mohms | 108 | Mohms | 108 |
Flex Força (MD) | IPC-650 2.4.4 | psi | 14.057 | N/mm2 | 96,91 |
Resistência à Flexão (CD) | IPC-650 2.4.4 | psi | 12.955 | N/mm2 | 89,32 |
Peel Stength (½ oz.ed cobre) | IPC-650 2.4.8 | libras/polegada | 11 | N/mm | 1,96 |
Peel Stength (1 oz.CL1 cobre) | IPC-650 2.4.8 | libras/polegada | 16 | N/mm | 2.86 |
Peel Stength (1 oz..CV1 cobre) | IPC-650 2.4.8 | libras/polegada | 17 | N/mm | 3.04 |
Peel Stength | IPC-650 2.4.8 (após temperatura elevada) | libras/polegada | 13 | N/mm | 2.32 |
Módulo de Young (MD) | ASTM D 3039/IPC-650 2.4.19 | psi | 1,4 x 106 | N/mm2 | 9,65 x 103 |
Razão de Poisson (MD) | ASTM D 3039/IPC-650 2.4.19 | 0,21 | 0,21 | ||
Condutividade térmica | ASTM F 433 | P/M*K | 0,22 | P/M*K | 0,22 |
Estabilidade Dimensional (MD,10mil) | IPC-650 2.4.39 (média após cozimento e estresse térmico) | mils/polegada | -0,038 | -0,038 | |
Estabilidade dimensional (CD, 10mil) | IPC-650 2.4.39 (média após cozimento e estresse térmico) | mils/polegada | -0,031 | -0,031 | |
Densidade (gravidade específica) | ASTM D 792 | g/cm3 | 2.19 | g/cm3 | 2.19 |
CTE(eixo X)(25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 26 | ppm/℃ | 26 |
CTE(eixo Y)(25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 15 | ppm/℃ | 15 |
CTE(eixo Z)(25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 217 | ppm/℃ | 217 |
Liberação de gás da NASA (% TML) | 0,01 | 0,01 | |||
Liberação de gás da NASA (% CVCM) | 0,01 | 0,01 | |||
Liberação de gás da NASA (% WVR) | 0,00 | 0,00 | |||
Classificação de inflamabilidade UL-94 | UL-94 | V-0 | V-0 |
O uso de materiais de alto desempenho em dispositivos e sistemas eletrônicos pode melhorar significativamente sua funcionalidade e confiabilidade, levando a uma série de benefícios em vários setores.Um desses materiais é um substrato dimensionalmente estável e de baixa absorção de umidade com baixa perda dielétrica e alta resistência ao descascamento do cobre.Esses recursos o tornam a escolha ideal para aplicações em radar automotivo, comunicações via satélite/celular, amplificadores de potência, LNBs, LNAs, LNCs e aeroespacial.
Além disso, a constante dielétrica uniforme e consistente deste material permite um desempenho de sinal preciso e previsível, o que é essencial em sistemas de comunicação avançados.Além disso, sua capacidade de ablação a laser fornece um alto grau de precisão e flexibilidade no processo de fabricação, permitindo a criação de projetos de circuitos complexos e intrincados.No geral, os benefícios do uso desse material vão além de suas características de desempenho técnico, pois ele também pode oferecer vantagens significativas de economia de custos devido à sua confiabilidade e durabilidade de longo prazo em ambientes operacionais hostis.
Além disso, o uso deste material é particularmente vantajoso em aplicações de banda Ka, E e W, que requerem recursos de alta frequência e baixa perda de sinal.Essas faixas de frequência são usadas em vários sistemas de comunicação, incluindo comunicação por satélite e celular, onde baixa perda e alta eficiência são cruciais para transmissão confiável e eficiente de dados.Além disso, a alta resistência à casca de cobre do material o torna uma excelente escolha para amplificadores de potência, que exigem alta condutividade térmica e propriedades mecânicas robustas.A combinação de seus recursos exclusivos o torna a escolha ideal para uma ampla gama de aplicações, desde eletrônicos de consumo até sistemas avançados de comunicação e tecnologia aeroespacial.
Especificações PCB
TAMANHO DO PCB | 100 x 90mm=1PCS |
TIPO DE PLACA | PCB de dupla face |
Número de camadas | 2 camadas |
Componentes de montagem em superfície | SIM |
Componentes do Furo Passante | NÃO |
EMPILHAMENTO DE CAMADAS | cobre ------- 18um(0,5 onças)+camada superior da placa |
TLY-3 0,762 mm | |
cobre ------- 18um(0,5 oz) + placa BOT Layer | |
TECNOLOGIA | |
Traço mínimo e espaço: | 4 mil / 4 mil |
Furos Mínimo / Máximo: | 0,4 mm |
Número de furos diferentes: | 1 |
Número de furos de perfuração: | 1 |
Número de slots fresados: | 0 |
Número de recortes internos: | 0 |
Controle de Impedância: | não |
Número de dedo de ouro: | 0 |
MATERIAL DA PLACA | |
Vidro Epóxi: | TLY-3 0,762 mm |
Folha final externa: | 1 onça |
Folha final interna: | N / D |
Altura final do PCB: | 0,8 mm ±0,1 |
REVESTIMENTO E REVESTIMENTO | |
Acabamento de superfície | Ouro de imersão (31%) |
A máscara de solda aplica-se a: | NÃO |
Cor da Máscara de Solda: | N / D |
Tipo de máscara de solda: | N / D |
CONTORNO/CORTE | Roteamento |
MARCAÇÃO | |
Lado da Legenda do Componente | Lado Superior |
Cor da Legenda do Componente | branco |
Nome ou logotipo do fabricante: | Marcado na placa em maestro e legenda ÁREA LIVRE |
ATRAVÉS DA | N / D |
CLASSIFICAÇÃO DE INFLAMBILIDADE | Aprovação UL 94-V0 MIN. |
TOLERÂNCIA DE DIMENSÃO | |
Dimensão do esboço: | 0,0059" |
Revestimento da placa: | 0,0029" |
Tolerância de perfuração: | 0,002" |
TESTE | Teste elétrico 100% antes do envio |
TIPO DE ARTE A SER FORNECIDA | arquivo de e-mail, Gerber RS-274-X, PCBDOC etc |
ÁREA DE SERVIÇO | Em todo o mundo, globalmente. |
