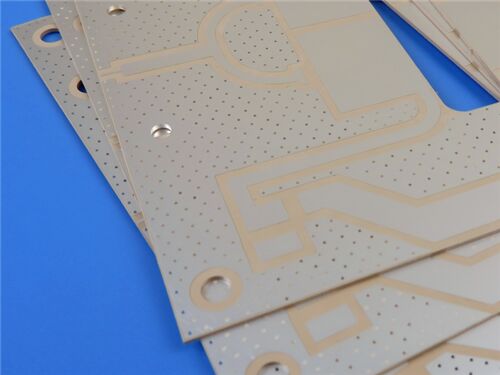

RT duroid 6002 PCB 2 camadas 0.8mm Espessura com Prata de Imersão

Este PCB é um PCB rígido de duas camadas fabricado usando o Rogers RT/duroide 6002,um laminado para microondas de politetrafluoroetileno (PTFE) cerâmico, distinguido pelas suas propriedades de baixa constante dielétrica e perda mínimaÉ projetado com uma espessura de acabamento de 0,8 mm, revestimento de cobre de 1 oz (1,4 mils) nas camadas exteriores, e um acabamento de superfície de prata de imersão,que garantem coletivamente um desempenho consistente e fiável para sistemas eletrónicos sofisticados de microondas e de alta frequência.

Detalhes do PCB

Empilhamento de PCB

Trata-se de um PCB rígido de duas camadas com a seguinte estrutura de empilhamento (de cima para baixo):

Arte e padrão de qualidade

O formato de ilustração fornecido para este PCB é Gerber RS-274-X, um padrão da indústria globalmente aceito para a fabricação de PCB.que estabelece diretrizes rigorosas para o desempenho e a fiabilidade, assegurando que o produto cumpre os requisitos operacionais das aplicações comerciais e industriais.

Disponibilidade

Este PCB de alto desempenho pode ser enviado para qualquer país do mundo.garantir a acessibilidade global para todos os clientes.

Introdução do RT/duroide 6002

Os laminados Rogers RT/duroid 6002 são materiais de microondas PTFE cheios de cerâmica com baixa constante dielétrica para uso em estruturas de microondas complexas.São também materiais de baixa perda que fornecem excelente desempenho de alta frequênciaProporcionando excelentes propriedades mecânicas e eléctricas, estes materiais são fiáveis para utilização em construções de placas de várias camadas.

Benefícios do RT/duroide 6002

• Baixa perda para excelente desempenho de alta frequência
• Controle rigoroso da espessura
• Coeficiente de expansão no plano correspondente ao cobre; Ideal para aplicações sensíveis às alterações de temperatura
• Baixa emissão de gases; ideal para aplicações espaciais
• Excelente estabilidade dimensional
• Excelentes propriedades mecânicas e elétricas; construções de placas de várias camadas fiáveis

Aplicações típicas

• Antenas de matriz em fase
• Sistemas de radar em terra e no ar
• Antenas do Sistema de Posicionamento Global
• Backplanes de potência
• Evitação de colisões em linhas aéreas comerciais
• Redes de formação de feixe

NT1 laminados de alta frequência

RT/duroide 6002 material de microondas foi o primeiro baixo-perda, low-dielectric-constant laminate to offer the superior electrical and mechanical properties essential for designing complex microwave structures that are both mechanically reliable and electrically stable.

O material apresenta um coeficiente térmico extremamente baixo de constante dielétrica de -55°C a +150°C (-67°F a 302°F), permitindo aos projetistas de filtros, osciladores,e linhas de atraso com a estabilidade elétrica necessária em aplicações exigentes de hoje.

Um baixo coeficiente de expansão térmica (CTE) no eixo Z garante uma excelente fiabilidade do orifício revestido.RT/duroide 6002 materiais foram com êxito ciclos de temperatura de -55°C a 125°C (-67°F a 257°F) por mais de 5Mil ciclos sem uma única falha.

Excelente estabilidade dimensional (0,2 a 0,5 mils/ polegada) é alcançada por correspondência dos coeficientes de expansão dos eixos X e Y com o do cobre.Isto muitas vezes elimina a necessidade de dupla gravação para alcançar tolerâncias posicionais apertadas.

O baixo módulo de tração nos eixos X e Y reduz consideravelmente a tensão aplicada às juntas de solda e permite que a expansão do laminado seja limitada por uma quantidade mínima de metal de baixa CTE (6 ppm/°C),Melhorar ainda mais a fiabilidade da montagem de superfície.

As espessuras dielétricas de 0,005 polegadas a 0,125 polegadas (0,13 a 3,18 mm) estão disponíveis, com opções de revestimento, incluindo cobre electrodepositado de 0,5 oz/ft2 a 2 oz/ft2, cobre electrodepositado de 0,05 a 0,05 mm2 e cobre electrodepositado de 0,05 a 0,05 mm2.5 oz/ft2 a 1 oz/ft2 de cobre electrodepositado reversamente tratadoO laminado RT/duroide 6002 também está disponível revestido com placas de alumínio, latão ou cobre, bem como folhas resistivas.

Aplicações particularmente adequadas às propriedades únicas do RT/duroide 6002 incluem estruturas planas e não planas, tais como antenas, circuitos complexos multicamadas com ligações intercamadas,e circuitos de microondas para projetos aeroespaciais que operam em ambientes adversosOs laminados RT/duroide 6002 são UL reconhecidos sob a classificação 94V-0 (teste de inflamabilidade vertical).
