Da placa Taconic Multilayer do PWB de TLF-35 400x500mm revestimento de superfície de cobre desencapado

MOQ:	1pcs
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-091.V1.0

Matéria-prima:

estratificações Orgânico-cerâmicas TLF-35

Contagem da camada:

1 camada, 2 camadas, 4 camadas.

Espessura do PWB:

0.8mm, 1.6mm

Tamanho do PWB:

≤400mm X 500mm

Peso de cobre:

0.5oz, 1oz, 2oz

Revestimento de superfície:

Cobre desencapado, HASL, ENIG, lata etc. da imersão.

Destacar:

Placa Multilayer de cobre desencapada do PWB

placa Multilayer do PWB de 400x500mm

Placa Multilayer do PWB IATF16949

Descrição do produto

PCB de alta frequência Taconic TLF-35com revestimento de espessura de 30mil, 60mil ouro de imersão, HASL, prata de imersão e estanho

(PCBs são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Olá pessoal,

Hoje, falamos sobre PCB de alta frequência TLF-35.

Taconic TLF-35 é um laminado orgânico-cerâmico baseado em reforço de vidro tecido.É o resultado da tecnologia de preenchimento cerâmico e da fibra de vidro PTFE revestida.

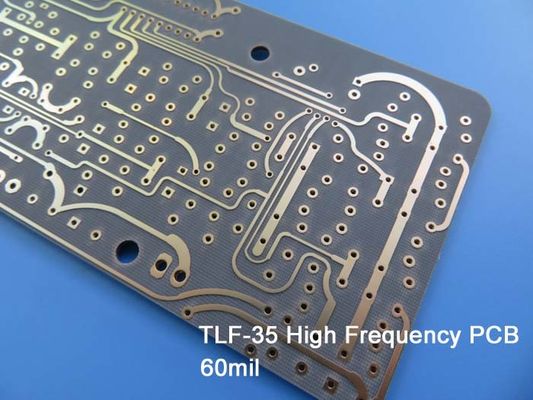

Da placa Taconic Multilayer do PWB de TLF-35 400x500mm revestimento de superfície de cobre desencapado 0

Valores Típicos de TLF-35

Propriedade	Método de teste	Unidades	Valor	Unidades	Valor
Constante dielétrica @ 1,9 GHz	IPC-TM650 2.5.5.5.1 Mod		3,50 ±0,05		3,50 ±0,05
Fator de dissipação @ 1,9 GHz	IPC-TM650 2.5.5.5.1 Mod		0,0016		0,0016
Fator de dissipação @ 10 GHz	IPC-TM650 2.5.5.5.1 Mod		0,0022		0,0022
Absorção de água	IPC-TM 650 2.6.2.1	%	0,03	%	0,03
Resistência à casca (1 onça de cobre)	IPC-TM 650 2.4.8	Lbs./polegada linear	10	N/mm	1.8
Resistividade volumétrica	IPC-TM 650 2.5.17.1	Mohm·cm	2,0 x 10⁹	Mohm·cm	2,0 x 10⁹
Resistividade superficial	IPC-TM 650 2.5.17.1	Mohm	3,0 x 10⁸	Mohm	3,0 x 10⁸
Resistência à Flexão no Comprimento	IPC-TM 650 650 2.4.4	psi	13000	N/mm²	90
Resistência à Flexão Transversal	IPC-TM 650 650 2.4.4	psi	13000	N/mm²	90
Condutividade térmica	IPC-TM 650 2.4.50	W/m/K	0,37	W/m/K	0,37
xy CTE (50 ~ 150℃)	IPC-TM 650 2.4.41	ppm/℃	9-12	ppm/℃	9-12
zCTE (50 ~ 150℃)	IPC-TM 650 2.4.41	ppm/℃	80	ppm/℃	80
Inflamabilidade	UL-94		V-0		V-0

Beneficiamos das seguintes vantagens:

1. Distorção de intermodulação de fase aprimorada (PIMD) com DK3.5

O TLF-35 foi projetado para obter desempenhos PIMD aprimorados em PCBs de tamanho efetivo para aplicação de antena.A constante dielétrica de TLF-35 é 3,5, que é semelhante aos níveis exigidos de PIMD.

2. Qualidade de PTH melhorada

Apresenta melhor qualidade de PTH, o que resulta em parede de furo mais estável e resistência de isolamento, mesmo para furos menores.

3. Estável em alta frequência

O TLF-35 foi projetado para oferecer desempenho superior de alta frequência.

4. Baixa absorção de umidade

Sua taxa de absorção de umidade ultrabaixa e baixo fator de dissipação minimizam a mudança de fase com frequência.

5. Custo.

Baixo custo realiza aplicação comercial de alto volume de micro-ondas e radiofrequência.

Da placa Taconic Multilayer do PWB de TLF-35 400x500mm revestimento de superfície de cobre desencapado 1

Aplicações típicas são mostradas a seguir.

1. Antena

2. Amplificadores de potência (TD-SCDMA, WCDMAS, LTE, WLAN etc.)

3. LNA, Repetidor PA

4. Componentes passivos de RF (Filtros, Acopladores, etc.)

Da placa Taconic Multilayer do PWB de TLF-35 400x500mm revestimento de superfície de cobre desencapado 2

NossoCapacidade PCB(TLF-35)

Capacidade PCB
PCB Material:	Laminados de cerâmica orgânica
Designação:	TLF-35
Constante dielétrica	3,50 ±0,05
Contagem de camadas:	1 Camada, 2 Camadas, 4 Camadas.
Peso de cobre:	0,5 onças, 1 onças, 2 onças
Espessura do PCB:	0,8 mm, 1,6 mm
Tamanho do PCB:	≤400mm X 500mm
Acabamento de superfície:	Cobre nu, HASL, ENIG, estanho de imersão etc.

Somos capazes de fornecer PCB de alta frequência TLF-35 com 1 oz e 2 oz de cobre, 0,8 mm e 1,6 mm de espessura, tamanho máximo do painel 400 X 500 mm, com acabamento superficial em cobre nu, HASL, ENIG, estanho de imersão etc.

A Bicheng é especializada em fornecer protótipos, pequenos lotes e serviço de produção em massa.

Se você tiver alguma dúvida, não hesite em contactar-nos.

Obrigado pela sua leitura.
