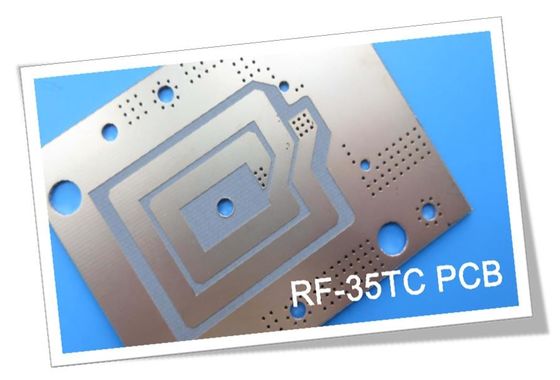

Placa de circuito de alta frequência Taconic de cobre do PWB de RF-35TC 0.3mm 1oz RF

RF-35TC 0.3mm Copper 1oz RF Taconic PCB  High Frequency Circuit Board
RF-35TC 0.3mm Copper 1oz RF Taconic PCB  High Frequency Circuit Board RF-35TC 0.3mm Copper 1oz RF Taconic PCB  High Frequency Circuit Board RF-35TC 0.3mm Copper 1oz RF Taconic PCB  High Frequency Circuit Board RF-35TC 0.3mm Copper 1oz RF Taconic PCB  High Frequency Circuit Board

Imagem Grande :  Placa de circuito de alta frequência Taconic de cobre do PWB de RF-35TC 0.3mm 1oz RF

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-104.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Matéria-prima: RF-35TC Taconic Contagem da camada: 1 camada, 2 camadas, tipo Multilayer, híbrido
Espessura do PWB: 0.3mm, 0.6mm, 0.8mm, carcaça (10mil, 20mil, 30mil, 60mil) de 1.6mm Tamanho do PWB: ≤400mm X 500mm
Máscara da solda: Etc. verde, vermelho, preto, branco, azul. Peso de cobre: 0.5oz, 1oz, 2oz
Revestimento de superfície: Cobre desencapado, HASL, ENIG, lata etc. da imersão.
Realçar:

placa do PWB de 1oz RF

,

placa do PWB de 0.3mm RF

,

placa de circuito de alta frequência de 0.3mm



PWB de alta frequência Taconic de RF-35TC com ouro da imersão 10mil, 20mil, 30mil e 60mil e prata de revestimento grossos da imersão

(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



Olá! todos,

Hoje, nós introduzimos o PWB de alta frequência construído em RF-35TC.

RF-35TC é um PTFE baseado, material enchido cerâmico da alta frequência da fibra de vidro da empresa Taconic.



Primeiramente, olhe algumas de suas vantagens:

Placa de circuito de alta frequência Taconic de cobre do PWB de RF-35TC 0.3mm 1oz RF 0



Gestão térmica excepcional

Este material oferece o desempenho superior da dissipação de calor, assim que é um tipo de estratificação de pequenas perdas termicamente condutora. É serido melhor para aplicações do poder superior. O calor dissipa longe dos ambos a linha de transmissão em componentes do PWB e os de superfície da montagem tais como o capacitor etc.



Similarmente, a estabilidade da DK é através de uma variação da temperatura larga; os ganhos e as eficiências da antena são aumentados, ligações de RF-35TC muito bem ao cobre do perfil baixo, reduzindo a perda de inserção.



Indo para trás à tabela, deixe-nos olhar suas aplicações principais:

1. Amplificadores de potência: Extremamente - o baixo Df de 0,0011 e a condutibilidade térmica alta são particulares seridos para aplicações do amplificador de potência.

2. Acopladores: A baixa linha central CTE de Z e a temperatura DK estável são críticas para acopladores estreitos e largos da folha de prova da faixa.

3. Filtros: Os baixos valores de X e de Y CTE são cruciais para manter distâncias críticas entre elementos de traço em um filtro impresso



Além, é igualmente amplamente utilizado nas antenas, equipamento satélite e assim por diante. Em seguida, deixe-nos olhar nossas capacidades do PWB.



Capacidade do PWB
Material do PWB: PTFE baseou a carcaça enchida cerâmica da fibra de vidro
Designador: RF-35TC
Constante dielétrica @ 10GHz: 3,50
Contagem da camada: 1 camada, 2 camadas, tipo Multilayer, híbrido
Peso de cobre: 0.5oz, 1oz, 2oz
Espessura do PWB: 0.3mm, 0.6mm, 0.8mm, 1.6mm
(carcaça 10mil, 20mil, 30mil, 60mil)
Máscara da solda: Etc. verde, vermelho, preto, branco, azul.
Tamanho do PWB: ≤400mm X 500mm
Revestimento de superfície: Cobre desencapado, HASL, ENIG, lata etc. da imersão.




Presentemente, nossa empresa pode fornecer o único PWB tomado partido, o PWB tomado partido dobro, o PWB da multi-camada e o PWB híbrido.



A espessura de cobre é principalmente 1oz e 2oz.



De acordo com usos diferentes, há muitos tipos da espessura para escolher, como de 0.3mm, de 0.6mm, de 0.8mm e de 1.6mm.



A cor da máscara da solda está disponível etc. verde, vermelho, preto, branco e azul.



Nosso tamanho máximo do PWB está dentro de 400X 500mm.



Uma variedade de revestimentos de superfície estão disponíveis, como o cobre desencapado, o nível de ar quente, ouro da imersão e lata da imersão.



Placa de circuito de alta frequência Taconic de cobre do PWB de RF-35TC 0.3mm 1oz RF 1

A cor básica do PWB de RF-35TC é marrom e cinzenta.



Nossa empresa centra-se sobre protótipos, o grupo pequeno e a produção em massa. Se você tiver todas as perguntas, sinta por favor livre contactar-nos.

Obrigado lendo.



Apêndice: Folha de dados RF-35TC

VALORES TÍPICOS DE RF-35TC
Propriedade Método do teste Unidade Valor Unidade Valor
Gigahertz da DK @10 IPC-650 2.5.5.5 .1 (alterado)   3,5   3,5
Tck (- 30 a 120) IPC-650 2.5.5.5 .1 (alterado) ppm 24 ppm 24
Gigahertz do Df @10 IPC-650 2.5.5.5 .1 (alterado)   0,0011   0,0011
Divisão dielétrica IPC-650 2.5.6 (em-plano, dois pinos no óleo) quilovolt 56,7 quilovolt 56,7
Força dielétrica ASTM D 149 (através do plano) V/mil 570 V/mm 22.441
Resistência de arco IPC-650 2.5.1 Segundos 304 Segundos 304
Absorção da umidade IPC-650 2.6.2.1 % 0,05 % 0,05
Força Flexural (DM) ASTM D 790/IPC-650 2.4.4 libra por polegada quadrada 12.900 N/mm2 88,94
Força Flexural (CD) ASTM D 790/IPC-650 2.4.4 libra por polegada quadrada 11.700 N/mm2 80,67
Resistência à tração (DM) ASTM D 3039/IPC-TM-650 2.4.19 libra por polegada quadrada 9.020 N/mm2 62,19
Resistência à tração (CD) ASTM D 3039/IPC-TM-650 2.4.19 libra por polegada quadrada 7.740 N/mm2 53,37
Alongamento na ruptura (DM) ASTM D 3039/IPC-TM-650 2.4.19 % 1,89 N/mm 1,89
Alongamento na ruptura (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1,7 % 1,7
Módulo Young (DM) ASTM D 3039/IPC-TM-650 2.4.19 libra por polegada quadrada 667.000 N/mm2 4.599
Módulo Young (CD) ASTM D 3039/IPC-TM-650 2.4.19 libra por polegada quadrada 637.000 N/mm2 4.392
A relação de Poisson (DM) ASTM D 3039/IPC-TM-650 2.4.19   0,18   0,18
A relação de Poisson (CD) ASTM D 3039/IPC-TM-650 2.4.19   0,23   0,18
Módulo compressivo ASTM D 695 ( 23) libra por polegada quadrada 560.000 N/mm2 3.861
Força Flexural (DM) ASTM D 790/IPC-650 2.4.4 libra por polegada quadrada 1,46 x 106 N/mm2 10.309
Força Flexural (CD) ASTM D 790/IPC-650 2.4.4 libra por polegada quadrada 1,50 x 106 N/mm2 10.076
Casca Stength (½ oz.CVH) IPC-650 2.4.8 (esforço térmico.) Ibs. /inch 7 g/cm3 1,25
Condutibilidade térmica (Unclad, 125) ASTM F433 (fluxo de calor guardado) Com (mK) 0,6 Com (mK) 0,6
Condutibilidade térmica (C1/C1,125℃) ASTM F433 (fluxo de calor guardado) Com (mK) 0,92 Com (mK) 0,92
Condutibilidade térmica (CH/CH, 125) ASTM F433 (fluxo de calor guardado) Com (mK) 0,87 Com (mK) 0,87
Estabilidade dimensional (DM) IPC-650-2.4.39 Sec.5.4 (após gravura em àgua forte) mils/in. 0,23 mm/M 0,23
Estabilidade dimensional (CD) IPC-650-2.4.39 Sec.5.4 (após gravura em àgua forte) mils/in. 0,64 mm/M 0,64
Estabilidade dimensional (DM) IPC-650-2.4.39 Sec.5.5 (esforço térmico.) mils/in. -0,04 mm/M -0,04
Estabilidade dimensional (CD) IPC-650-2.4.39 Sec.5.5 (esforço térmico.) mils/in. 0,46 mm/M 0,46
Resistividade de superfície IPC-650 2.5.17.1 (após o temp elevado.) Mohms 8,33 x 107 Mohms 8,33 x 107
Resistividade de superfície IPC-650 2.5.17.1 (após a umidade) Mohms 6,42 x 107 Mohms 6,42 x 107
Resistividade de volume IPC-650 2.5.17.1 (após o temp elevado.) Mohms/cm 5,19 x 108 Mohms/cm 5,19 x 108
Resistividade de volume IPC-650 2.5.17.1 (após a umidade) Mohms/cm 2,91 x 108 Mohms/cm 2,91 x 108
CTE (linha central) de X (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 11 ppm/℃ 11
CTE (linha central) de Y (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 13 ppm/℃ 13
CTE (linha central) de Z (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 34 ppm/℃ 34
Densidade ASTM D 792 g/cm3 2,35 g/cm3 2,35
Dureza ASTM D 2240 (costa D)   79,1   79,1
Tensão na ruptura (DM) ASTM D 790/IPC-650 2.4.4 % 0,014 % 0,014
Tensão na ruptura (CD) ASTM D 790/IPC-650 2.4.4 % 0,013 % 0,013
Calor específico ASTM E 1269-05, E 967-08, E968-02 j (℃ de g) 0,94 j (℃ de g) 0,94
TD (perda de peso de 2%) IPC-650 2.4.24.6 /TGA de 788 420
TD (perda de peso de 5%) IPC-650 2.4.24.6 /TGA de 817 436
